ЭСН и ЭО участка кузнечно-прессового цеха

Донской Государственный Технический Университет
Курсовая работа по дисциплине "Электрооборудование промышленных и гражданских зданий"
на тему "ЭСН и ЭО участка кузнечно-прессового цеха"
Ростов-на-Дону 2017

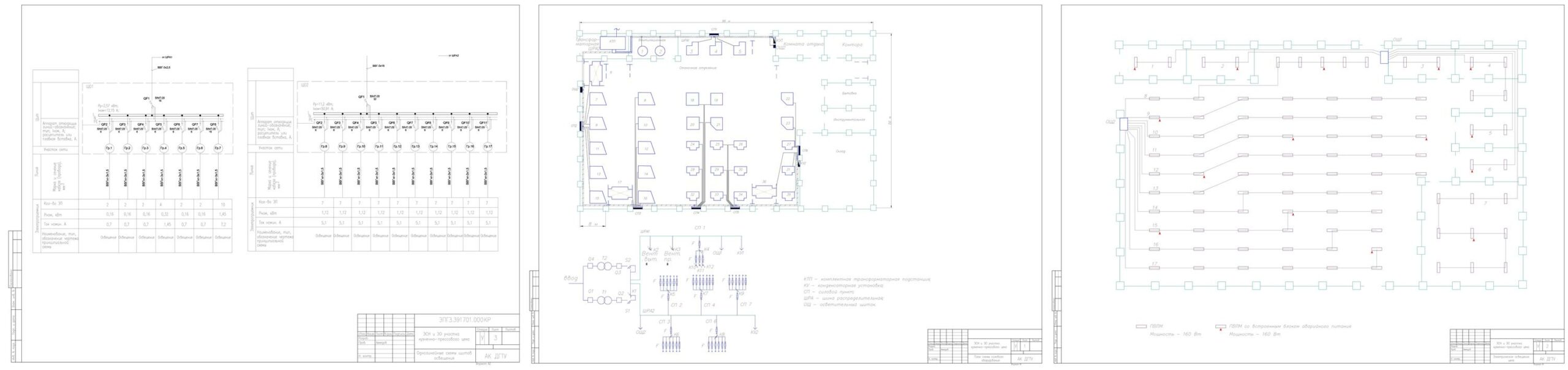

В данной курсовой работе разработана пояснительная записка с расчетами и чертежи. В пояснительной записке рассчитаны нагрузки электропотребителей цеха, произведен выбор трансформаторной подстанции, выбор схемы электроснабжения, расчет нагрузок по группа. Также произведен расчет электроосвещения, а именно расчет освещенности, выбор светильников, расчет нагрузок осветительной сети по группам. Графическая часть содержит план электроснабжения, план электроосвещения, однолинейные схемы щитков освещения.

СОДЕРЖАНИЕ
Введение.........................................................................................................6
1. Силовое электроснабжение цеха.................................................................7
1.1. Характеристика проектируемого цеха..................................................7
1.2. Выбор рода тока и напряжения питания..............................................8
1.3. Выбор схемы питания.............................................................................8
1.4. Выбор электрических групп, расчет электрических нагрузок методом коэффициента максимума.......................................................9
2. Расчет электрических нагрузок ..................................................................10
3. Расчет шинопроводов..................................................................................14
3.1. Расчет ШРА1..............................................................................................15
3.2. Расчет ШРА2.............................................................................................15
4. Освещение цеха............................................................................................16
4.1. Расчет освещенности в цеху....................................................................18
4.2. Аварийное освещение...............................................................................22
5. Расчет и выбор компенсирующих устройств...........................................22
5.1. Расчет компенсаторной батареи на ШРА..............................................23
6. Выбор комплектной трансформаторной подстанции..............................25
7. Выбор сечений кабелей...............................................................................26
7.1. Расчет сечения кабелей (марка ВВГ)......................................................28
8. Расчет токов короткого замыкания............................................................28
9. Выбор защитных аппаратов.......................................................................30
10. Расчет сечения кабеля осветительной сети.............................................32
Приложения:
Приложение 1. План схемы силового электрооборудования
Приложение 2. Электрическое освещение цеха
Приложение 3. Однолинейные схемы щитов освещения
Список литературы

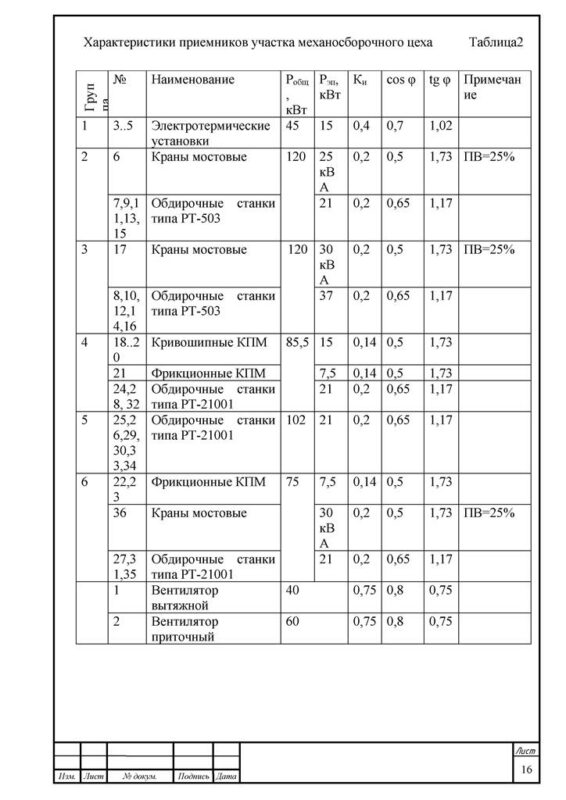

Участок кузнечно - прессового цеха (КПЦ) предназначен для подготовки металла к обработке.
Он имеет станочное отделение, в котором установлено оборудование: обдирочные станки типа РТ-21001 и РТ-503, электротермические установки, кузнечно - прессовые машины, мостовые краны и др. Участок предусматривает наличие помещений для цеховой ТП, вентиляторной, инструментальной, складов, для бытовых нужд и пр.
ЭСН осуществляется от ГПП. Расстояние от ГПП доцеховой ТП – 1,4 км, а от ЭСН до ГПП – 12 км. Напряжение на ГПП – 6 и 10 кВ.
Количество рабочих мест – 2. Потребители участка имеют 2 и 3 категории надёжности ЭСН.
Грунт в районе КПЦ – суглинок с температурой +15 С. От этой же цеховой ТП намечается ЭСН при расширении станочного парка.
Каркас здания смонтирован из блоков – секций длиной 8м каждая
Размеры участка АхВхН = 96х56х10 м
Вспомогательные помещения двухэтажные высотой 4 м
Электроприёмники работают на переменном 3-х фазном токе (станки, вентиляторы, грузоподъёмное оборудование) и однофазном токе (освещение)
Электроприемники относятся к 2 и 3 категории по требуемой степени надёжности электроснабжения
