ЭСН и ЭО шлифовального цеха

СКИТУ филиал МГУТУ
Специальность: 270116 «Монтаж, наладка и эксплуатация электрооборудования пред - приятий и гражданских зданий»
Курсовой проект по дисциплине: Электроснабжение промышленных и гражданских зданий
На тему: ЭСН и ЭО шлифовального цеха
Омск 2017

Исходные данные: характеристика шлифовального цеха.
В отношении обеспечения надежности электроснабжения электроприемники подразделяются на следующие три категории .
Электроприемники I категории – электроприемники, перерыв электроснабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства. Электроприемники I категории должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.
Из состава электроприемников I категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для предотвращения угрозы жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования. Для электроснабжения особой группы электроприемников I категории должно предусматриваться дополнительное питание от третьего независимого, взаимно резервирующего источника питания для безаварийной остановки технологического процесса.
Электроприемники II категории – электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей. Электроприемники II категории в нормальном режиме должны обеспечиваться электроэнергией от двух независимых, взаимно резервирующих источников питания. Перерыв электроснабжения электроприемников II категории допускается на время, необходимое для включения резервного питания действиями дежурного персонала.
Электроприемники III категории – все остальные электроприемники, не подпадающие под определения I и II категорий. Для электроприемников III категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают одни сутки.
Источник питания считается одним источником, если питается по одной двухцепной линии, и двумя источниками, если питается по двум одноцепным линиям или по двум кабельным линиям, проложенным по разным трассам [2].
Независимые источники питания – источники, схема и конструктивное исполнение которых и питающих их электрических сетей таковы, что при отказе одного из них снижение качества электроэнергии на другом не превышает установленных пределов в любой момент времени, включая время аварийного режима.
Шлифовальный цех (ЩЦ) предназначен для высококачественной обработки поверхностей изделий механическим и химическим способом. Он является составной частью крупного химического комбината.
В шлифовальном цехе размещены: станочное отделение, вспомогательные и бытовые помещения. Станочные отделение относится к пыльному помещению, так как при механической шлифовке постоянно и в больших количествах выделяется пыль, которая удаляется системой вентиляции.
Склад химикатов относится к взрывоопасным помещениям, так как там хранятся кислоты и щелочи.
Транспортные операции осуществляются с помощью мостовых кранов, грузовых лифтов и наземных электротележек.
Электроснабжение цех получает от собственной комплектной трансформаторной подстанции (КТП), подключенной к подстанции глубокого ввода (ПГВ) комбината и расположенной за пределами здания на расстоянии 10м.
По категории надежности ЭСН – это потребитель 3 категории, а вентиляция и ОУ- 2 категории.
Подкладка линий ЭСН должна быть защищена от агрессивной среды и механических повреждений. Количество рабочих смен-1.
Грунт в районе здания- песок с температурой +5С. Каркас здания сооружён из блоков-секций длиной 8м каждый.
Размеры цеха АхВхР=96х56х10 м.
Помещения малого размера имеют высоту 3,6 м.
В данной работе рассчитывается электроснабжение шлифовального цеха.

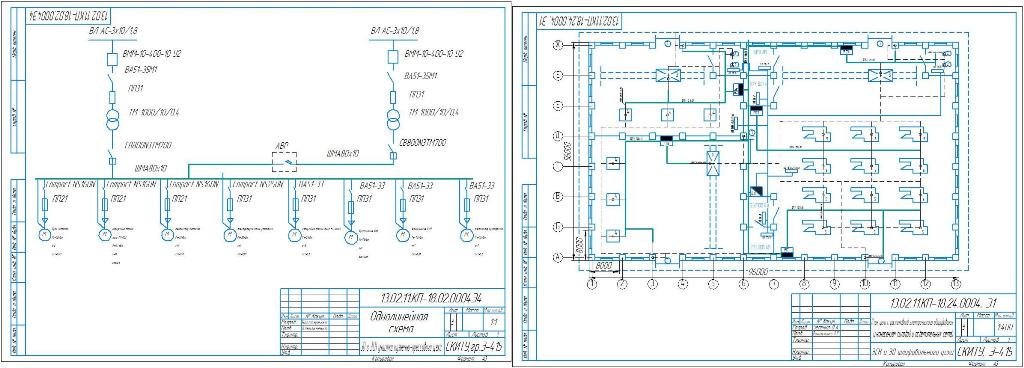

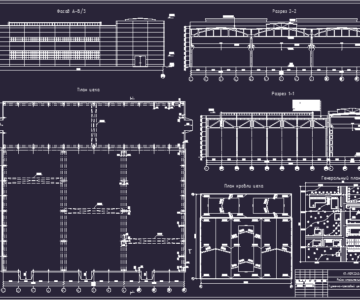

Графическая часть содержит однолинейную схему электроснабжения шлифовального цеха, и схему плана цеха.

Содержание
Введение
Характеристика объекта
2. Расчетная часть
2.1 Расчет силовой нагрузки цеха
2.2 Расчет осветительной нагрузки
2.3 Выбор компенсирующего устройства
2.4 Выбор кабелей
2.5 Выбор автоматов и предохранителей
2.6 Расчет токов короткого замыкания
2.7. Проверка на токи КЗ
2.8. Выбор высоковольтного оборудования
3. Расчет релейной защиты
3.1 Выбор заземляющего устройства
3.2 Молниезащита
Спецификация
Заключение
Список литературы

Состав: Пояснительная записка, однолинейная схема, план цеха Язык документа

Софт: КОМПАС-3D 17

Файлы:
Однолинейная схема.cdw
Чертеж.cdw
Курсач.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Lewyy
Дата: 2019-06-12
Просмотры: 3477
3 комментария
    1

    Принципиальная схема не соответствует ЭО и ЭСН шлифовального цеха, в работе представлена схема для ЭО и ЭСН участка кузнечно-прессового цеха!!!

    2

    какой вариант выполнен в работе ( их 3 идет для 24 варианта по Шеховцову )можете скинуть исходные данные

      3

      все что есть из исходных данных вынесено в описание. да и посмотрите предыдущий комментарий.
