Электроснабжение и электрооборудование насосной станции (ЭСН и ЭО насосной станции)

ФГБОУ ВО «СГУ имени Н.Г. Чернышевского» Колледж радиоэлектроники имени П.Н. Яблочкова
Специальность: "Техническая эксплуатация и обслуживание электрического и электромеханического оборудования"
Дипломный проект по дисциплине: "Электроснабжение"
На тему: "Электроснабжение и электрооборудование насосной станции"
Саратов 2015

Исходные данные:
Насосная станция (НС) предназначена для мелиорации. Она содержит машинный зал, ремонтный участок, агрегатную, сварочный пост, служебные, бытовые и вспомогательные помещения.

НС получает электроснабжение от государственной районной электростанции (ГРЭС) по воздушной ЛЭП-35. Расстояние от ГРЭС до собственной ТП — 5 км. Трансформаторная подстанция (ТП) находится вне помещения насосной станции на расстоянии 10 км.

Потребители ЭЭ по надежности ЭСН относятся к 2 и 3 категории. Количество рабочих смен — 3.

Основными потребителями являются 5 мощных автоматизированных насосных агрегата.

Грунт в районе здания — глина с температурой +10 °С. Каркас здания и ТП сооружен из блоков-секций длиной 6 м каждый.

Размеры здания НС 42х30х7м.

Все помещения, кроме машинного зала двухэтажные высотой 2,8 м.

Электрооборудование нумерация согласно плану, с приведенными нагрузками:
Мощность электропотребления указана для одного электроприемника.
1,2 Вентиляторы - 10кВт;
3 Сверлильный станок - 2,8кВт;
4 Заточный станок - 1,8кВт;
5 Токарно-револьверный станок - 25кВт;
6 Фрезерный станок - 8,5кВт;
7 Круглошлифовальный станок - 7,8кВт;
8 Резьбонарезной станок - 7кВт;
9…11 Электронагреватели отопительные - 17,5кВт;
12 Кран мостовой - 28,6кВт;
13…17 Электродвигатели вакуумных насосов - 5кВт;
18…22 Электродвигатели задвижек - 1,5кВт;
23…27 Насосные агрегаты - 20кВт;
28 Щит управления и сигнализации - 1,2кВт;
29,30 Дренажные насосы - 8,4кВт;
31,32 Сварочные агрегаты - 12,5кВА.

Содержание:
ВВЕДЕНИЕ 4
- Решения Российского правительства о дальнейшем развитии Энергетики в России 4
1. ОБЩАЯ ЧАСТЬ 6
1.1 Описание бизнес процесса. Характеристика объекта. 6
2. СПЕЦИАЛЬНАЯ ЧАСТЬ 9
2.1 Электроснабжение электрического оборудования 9
2.1.1 Выбор типа схемы электроснабжения и величины питающих напряжений. 9
2.1.2 Определение расчетных нагрузок. 9
2.1.3 Компенсация реактивной мощности и определение места установки компенсирующего устройства. 15
2.1.4 Выбор числа и мощности силовых трансформаторов подстанции. 16
2.1.5 Расчёт, выбор и планирование силовых сетей цеха. Обоснование способа их прокладки 17
2.1.6 Выбор и размещение силовых распределительных устройств. 19
2.1.7 Расчет токов короткого замыкания 19
2.1.8 Расчет заземления 24
2.2 Расчет силовых сетей электрического оборудования цеха 26
2.2.1 Расчет и выбор пусковой и защитной аппаратуры 26
2.2.2 Расчет и выбор сечений силовых линий электрического оборудования. 27
2.3 Расчет освещения производственных помещений. 31
2.3.1 Характеристика помещений, оценка зрительных работ. 31
2.3.2 Выбор норм освещенности, вида и системы освещения, источников света. 31
2.3.3 Выбор типа светильников и их размещение на плане. 33
2.3.4 Светотехнический расчет. 34
2.4 Расчет осветительных сетей. 39
2.4.1 Разработка типа схемы сетей освещения. 39
2.4.2 Определение осветительных нагрузок. 39
2.4.3 Расчет и выбор марок и сечения проводников осветительных сетей по нагреву. 40
2.4.4 Расчет сетей освещения по потере напряжения. 42
2.4.5 Выбор и размещение на плане цеха осветительных щитов. 44
2.4.6 Аварийное освещение. 45
2.4.7 Описание принципа работы схемы электрического оборудования. 46
3. ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА 49
3.1 Система планово-предупредительного ремонта (ППР) электрического оборудования и составление его графика . 49
3.2 Подсчет количества рабочих-ремонтников для выполнения работ предусмотренных графиком ППР. 62
4. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 63
4.1 Расчет заработной платы работников. 63
4.2 Смета на электрическое оборудование, материалы и монтаж. 64
4.3 Расчет затрат на электроэнергию. 66
5. ОХРАНА ТРУДА 67
5.1 Мероприятия по технике безопасности при (эксплуатации, монтаже или ремонте) электрического оборудования. 67
5.2 Вопросы охраны окружающей среды. 73
5.3 Вопросы охраны окружающей среды 74
ЗАКЛЮЧЕНИЕ 77
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 78
ПРИЛОЖЕНИЯ:

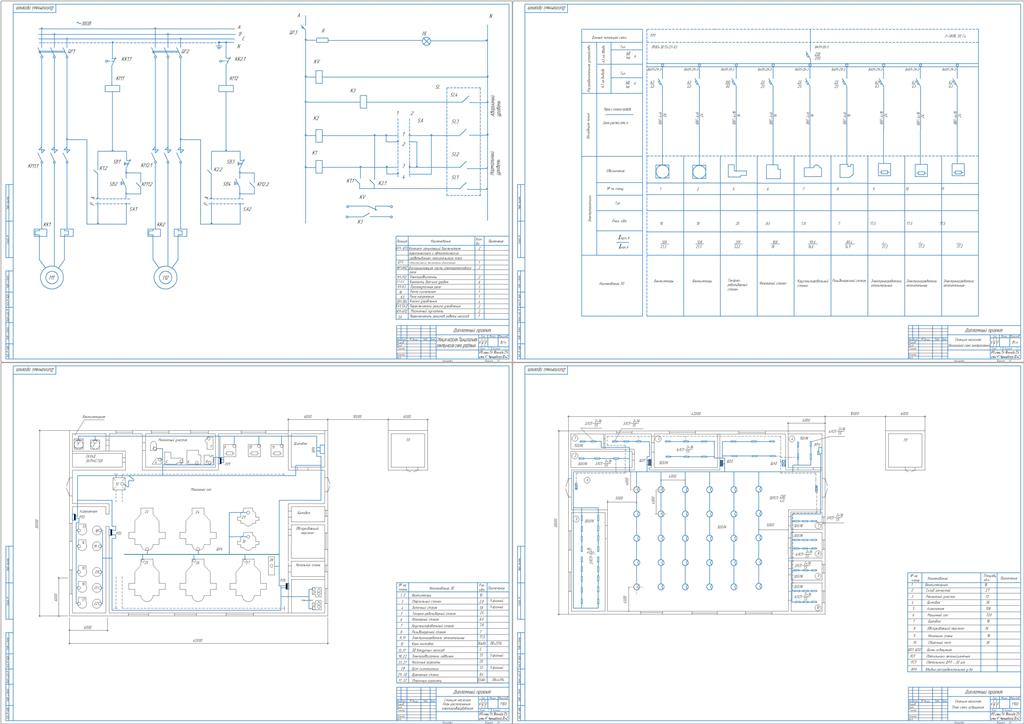

1. Приложение А (Станция насосная. Электроснабжение и электрооборудование) Схема расположения силового оборудования.
2. Приложение Б (Станция насосная. Электроснабжение и электрооборудование) Схема расположения осветительного оборудования.
3. Приложение В (Насосный агрегат) Схема электрическая принципиальная.

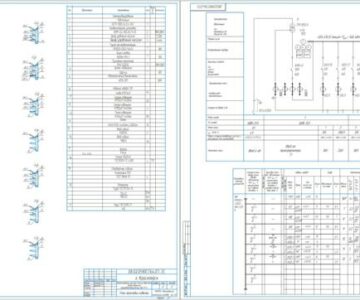

4. Приложение Г (Станция насосная. Электроснабжение и электрооборудование.) Схема однолинейная питания.
