Электроснабжение и электрооборудование заготовительного цеха

ФГБОУ ВО «СГУ имени Н.Г. Чернышевского» Колледж радиоэлектроники имени П.Н. Яблочкова
Специальность: "Техническая эксплуатация и обслуживание электрического и электромеханического оборудования"
Дипломный проект по дисциплине: "Электроснабжение"
На тему: "Электроснабжение и электрооборудование заготовительного цеха"
Саратов 2013

Исходные данные:
Цех заготовительный предназначен для изготовления деталей и узлов для монтажа и армировки изделий.
Цех заготовительный по надежности электроснабжения относится к потребителям 3 категории, так как он допускает перебой электроэнергии на время ремонта, поэтому по правилам ПУЭ: питание осуществляется от одного источника питания, так как прекращение электроснабжения участка не приведет к смерти людей, к массовому браку продукции, поломки дорогостоящего оборудования. Производственное помещение цеха относится к помещениям с нормальной средой.
По опасности поражения током цех заготовительный относится к помещениям без повышенной опасности. Так как помещение сухое, не пыльное, с нетоковедущими полами, с нормальной температурой.
Основное оборудования размещено в производственном помещении и шлифовально-заточном участке.
Грунт в районе здания цеха – песок при +15 ℃.
Размеры цеха АхВхН= 37х21,5х5 м.

Электрооборудование нумерация согласно плану, с приведенными нагрузками:
Мощность электропотребления указана для одного электроприемника.
(1...10, 23...32) Настольно-сверлильный станок 0,6кВт
(11,20,21,39, 47,49,60,61) Токарно-винторезный станок 5,6кВт
(12,42,50) Токарно-винторезный станок 1,7кВт
(13,22,40,55) Токарно-винторезный станок 10кВт
(14) Пресс-автомат 15кВт
(15) Резьбонарезной станок 1,5кВт
(16,62) Вертикально-сверлильный станок 1,6кВт
(17) Установка снятия заусенцев 0,18кВт
(18,37,45,46,53,54) Токарный станок 20кВт
(19,38) Токарно-винторезный станок 4,5кВт
(33,34,41,48,56) Токарный станок 10кВт
(35,36,44,52,64,66) Круглошлифовальный станок 4,6кВт
(43) Токарный станок 3кВт
(51) Вертикально-фрезерный станок 8кВт
(57,59) Фрезерный станок 2,3кВт
(58) Фрезерный станок 9,2кВт
(63) Плоскошлифовальный станок 8,5кВт
(65) Универсально-заточной станок 1кВт

Содержание:
ВВЕДЕНИЕ 4
-Решение Российского правительства о дальнейшем развитии электроэнергетики в России
1 ОБЩАЯ ЧАСТЬ 7
1.1 Описание бизнес процесса. Характеристика объекта 7
2 СПЕЦИАЛЬНАЯ ЧАСТЬ 9
2.1 Электроснабжение электрического оборудования 9
2.1.1 Выбор типа схемы электроснабжения и величины питающих
напряжений 9
2.1.2 Определение расчетных нагрузок 9
2.1.3 Расчет, выбор и планирование силовых сетей цеха. Обоснование
способа их прокладки 14
2.1.4 Выбор и размещение силовых распределительных устройств 16
2.1.5 Расчет токов короткого замыкания 17
2.1.6 Расчет заземления 20
2.2 Расчет силовых сетей электрического оборудования цеха 23
2.2.1 Расчет и выбор пусковой и защитной аппаратуры 23
2.2.2 Расчет и выбор сечений силовых линий электрического
оборудования 25
2.3 Расчет освещения производственных помещений 26
2.3.1 Характеристика помещений, оценка зрительных работ 26
2.3.2 Выбор норм освещенности, вида и системы освещения,
источников света 27
2.3.3 Выбор типа светильников и их размещение на плане 27
2.3.4 Светотехнический расчет 27
2.4 Расчет осветительных сетей 31
2.4.1 Разработка типа схемы сетей освещения 31
2.4.2 Определение осветительных нагрузок 32

2.4.3 Расчет и выбор марок и сечения проводников осветительных
сетей по нагреву 32
2.4.4 Расчет сетей освещения по потере напряжения 32
2.4.5 Выбор и размещение на плане цеха осветительных щитов 33
2.4.6 Аварийное освещение 34
2.4.7 Описание принципа работы схемы электрического оборудования 34
3 ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА 36
3.1 Система планово-предупредительного ремонта (ППР) электрического
оборудования и составление его графика 36
3.2 Подсчет количества рабочих-ремонтников для выполнения работ,
предусмотренных графиком ППР 48
4 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 49
4.1 Расчет заработной платы работников 49
4.2 Смета на электрическое оборудования, материалы и монтаж 50
4.3 Расчет затрат на электроэнергию 51
4.4 Сводные технико-экономические данные 52
5 ОХРАНА ТРУДА 53
5.1 Мероприятия по технике безопасности при эксплуатации
электрического оборудования 53
5.2 Вопросы охраны окружающей среды 56
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 60

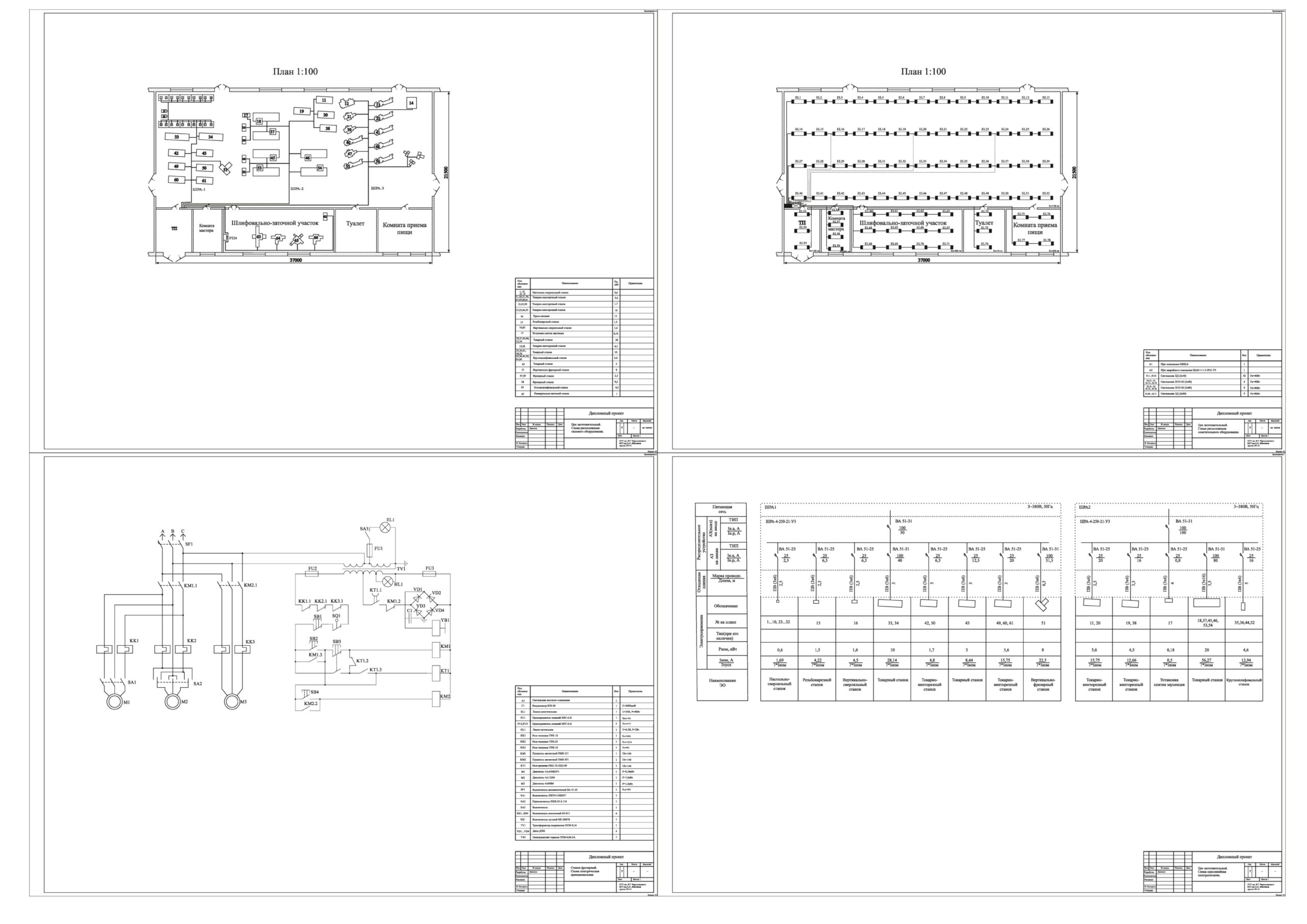

ПРИЛОЖЕНИЯ: 1 Приложение А: «Цех заготовительный. Схема расположения силового оборудования».
2 Приложение Б: «Цех заготовительный. Схема расположения осветительного оборудования».
3 Приложение В: «Станок фрезерный. Схема электрическая принципиальная».
4 Приложение Г: «Цех заготовительный. Схема однолинейная электропитания».
