Электроснабжение насосной станции оборотного водоснабжения производительностью 360 м3/ч

Красноярский Монтажный Колледж
Монтаж наладка и эксплуатация электрооборудования промышленных и гражданских зданий
Курсовой проект по дисциплине "Внутреннее электроснабжение промышленных и гражданских зданий"
На тему: "Электроснабжение насосной станции оборотного водоснабжения производительностью 360 м3/ч"
Красноярск 2018

Проектируемый объект предназначен для забора воды из реки Енисей и подачи ее в системы водоснабжения предприятия.
Насосная станция располагается в одноэтажном здании прямоугольной формы размерами 18х18м и высотой 6м. Стены и перекрытия здания выполнены из типовых железобетонных плит, полы бетонные, покрытия двухслойное битумно-рубероидное.
Помещения проектируемого объекта относятся к помещениям с нормальной средой не взрыво - и не пожароопасной.
Режим работы насосной станции - непрерывный, без соблюдения выходных и праздничных дней.
Основным технологическим оборудованием объекта являются насосы водоснабжения.
Основными электроприемниками объекта является асинхронные электродвигатели переменного тока с короткозамкнутым ротором напряжением 380В, сварочный агрегат, а также электроосвещения.
Основные электроприемники насосной станции относятся по надежности бесперебойности электроснабжения к 1 категории согласно классификации ПУЭ.
Для питания электроприемников применена трехфазная симметричная система напряжений переменного тока 380/220В.
Напряжение:
-первичное ТП – 6кВ
-вторичное ТП – 380/220В
-силовых электроприемников – 380В
-электроосвещения – 220В
Для электроснабжения низковольтных электроприемников (ЭП) объекта проектом предусматривается сооружение трансформаторной подстанции (ТП) с двумя силовыми трансформаторами общей установленной мощности 2х1000 кВ∙А. Распределение электроэнергии (Э/Э) от шин низкого напряжения (Н.Н.) ТП внутри помещения насосной осуществляется к элетроприемникам насосов через шкафы управления ШУ с пускозащитной аппаратурой (ПЗА), а к электроприемникам ремонтного участка сантехнических установок через распределительный пункт ШР типа ПР8503-2002-1УХЛЗ. Схема питающих сетей радиальная, схема распределительных сетей отходящих от 1ШР также радиальная.
В качестве ящиков для подключения сварочных агрегатов применен силовой ящик типа ЯБПВУ-1МУЗ с блоком «рубильник-предохранитель».
Управление электроприводами местное. В качестве ПЗА электродвигателей насосных агрегатов применены контакторы переменного тока серии КТ6043А, установленные в шкафах в непосредственной близости от агрегатов в машинном зале.
В качестве ПЗА электродвигателей сантехнической вентиляции приняты магнитные пускатели типа ПМЛ-123002, установленные в помещении венткамер.
Конструктивно силовые электрические сети выполнены: питавшие сети кабелем марки АВВГ с прокладкой по кабельным конструкциям, по строительным основаниям с креплением накладными скобами, а в местах возможных механических повреждений и в полу в стальных трубах, распределительные сети, выполненные кабелем с алюминиевыми жилами марки АВВГ и проводом АПВ с прокладкой по строительным основаниям с креплением накладными скобами и в стальных трубах подливке пола.
Участки распределительной сети от магнитных пускателей до электродвигателей вентиляторов выполнены проводом с медными жилами марки ПВГ.
Подключение сварочных агрегатов к ящику осуществляется гибким кабелем с медными жилами марки КГ.
Система электрического освещения принята общая равномерная.
В качестве источником света используется светильники с лампами накаливания.
Проектом предусматривается два вида электрического освещения рабочее и аварийное освещение безопасности.
Трансформаторная подстанция принята в виде комплектной трансформаторной подстанции (КТП) типа «КТП-1000/6/0.4-ЗУЗ» Биробиджанского завода силовых трансформаторов, встроенных в здание насосной станции, расположенной в отдельном, специально предназначенном для этой цели помещение, с выкаткой силовых трансформаторов наружу. Силовые трансформаторы КТП приняты с масленым заполнением типа ТМЗ-1000/6 общей установленной мощностью 2х1000кВ∙А.
КТП предусматривается со шкафами высоковольтного ввода со встроенными в них выключателями нагрузки, со щитом низкого напряжения с установленными в нем автоматическими выключателями серии ВА51-39 в выкатанном исполнении.

Содержание
1 Введение
1.1 Исходные данные для проектирования
2 Краткая характеристика объекта
3 Расчётная-конструкторская
3.1 Выбор схемы внутреннего электроснабжения
3.2 Расчет электрических нагрузок
3.2.1 Расчет силовых электрических нагрузок
3.2.2 Расчет нагрузок электрического освещения
3.2.3 Расчет потерь мощности в силовых трансформаторах ТП
3.3 Выбор компенсирующих устройств
3.3.1 Выбор средств компенсации
3.3.2 Выбор мощности конденсаторных батарей
3.4 Выбор числа и мощности силовых трансформаторов на ТП
3.5 Выбор защитной аппаратуры до 1кВ
3.6 Выбор комплектных распределительных устройств до 1кВ (НКУ)
3.7 Расчет питающей и распределительной сетей напряжением до 1кВ
3.8 Расчет токов короткого замыкания
3.9 Выбор высоковольтных аппаратов и питающего кабеля к ТП
3.10 Расчет максимально токовой защиты (МТЗ) силового трансформатора ТП
3.11 Расчет защитного заземления
4 Список использованных источников

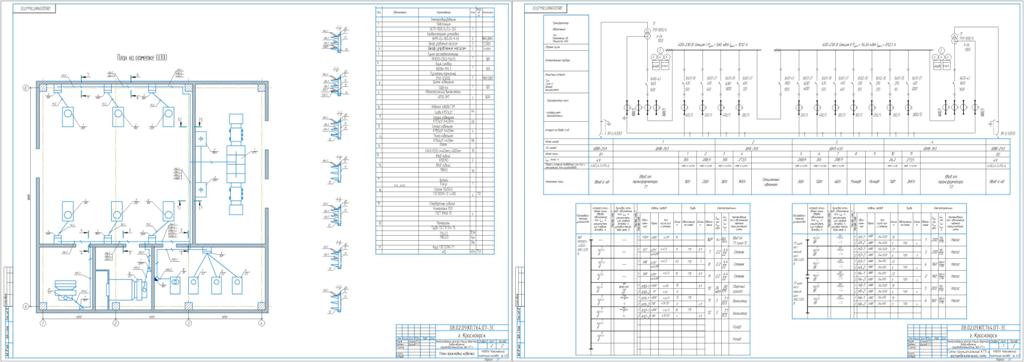

Графическая часть
Лист 1 - «Схема принципиальная распределительной сети»
Лист 2 - «План прокладки кабеля»

Состав: Схемы принципиальные КТП и распределительной сети Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение насосной станции оборотного водоснабжения производительностью 360 м3/ч

ПЗ.docx
титул.docx
Chertezh.cdw
