Электроснабжение завода запасных частей к теплоэнергетическому оборудованию

Минобрнауки России
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Юго-Западный государственный университет»
Кафедра электроснабжения
КУРСОВОЙ ПРОЕКТ
по дисциплине «Системы электроснабжения городов и промышленных предприятий»
на тему «Электроснабжение завода запасных частей к теплоэнергетическому оборудованию»

Курск 2021 г.

Исходные данные на проектирование:

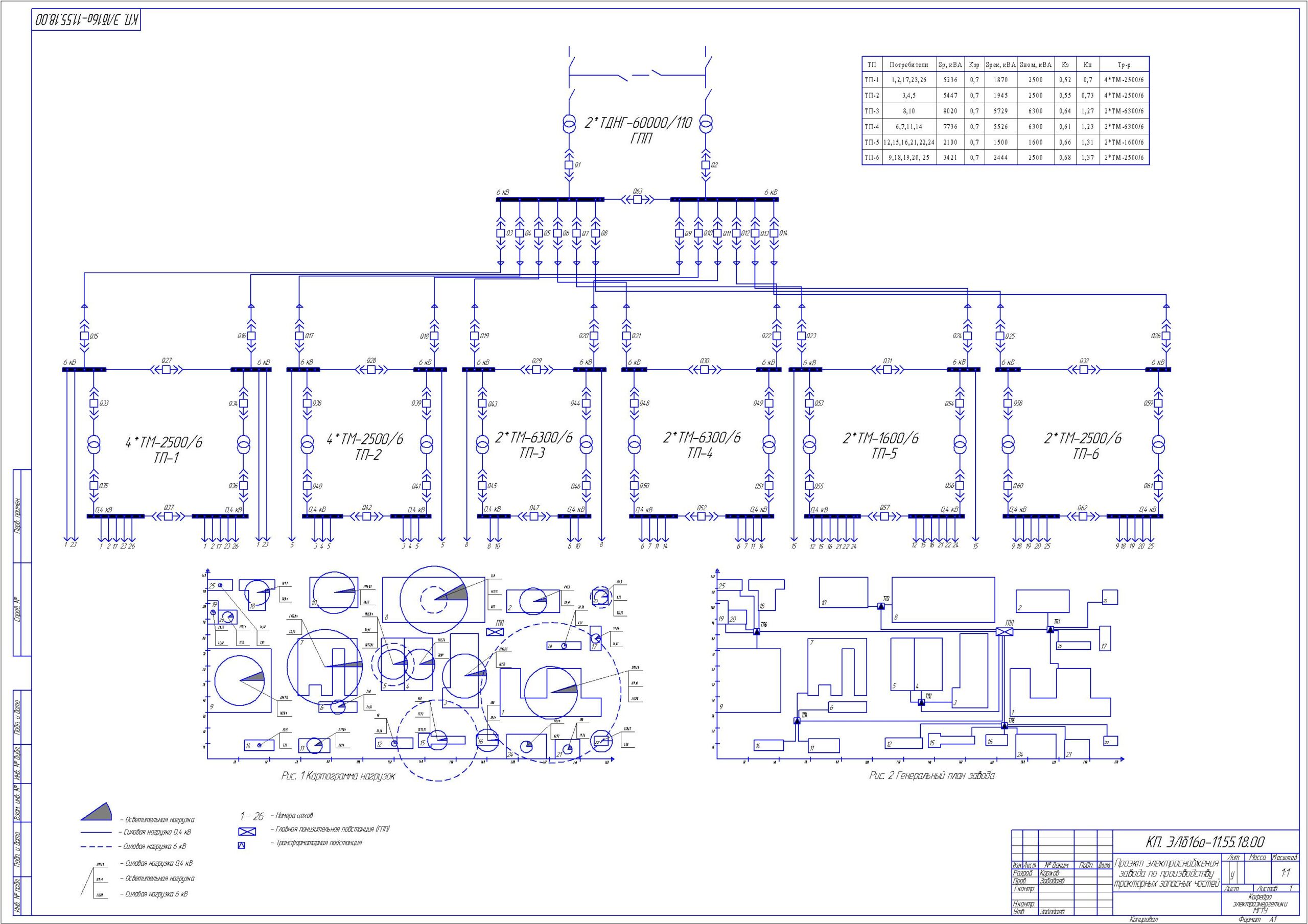

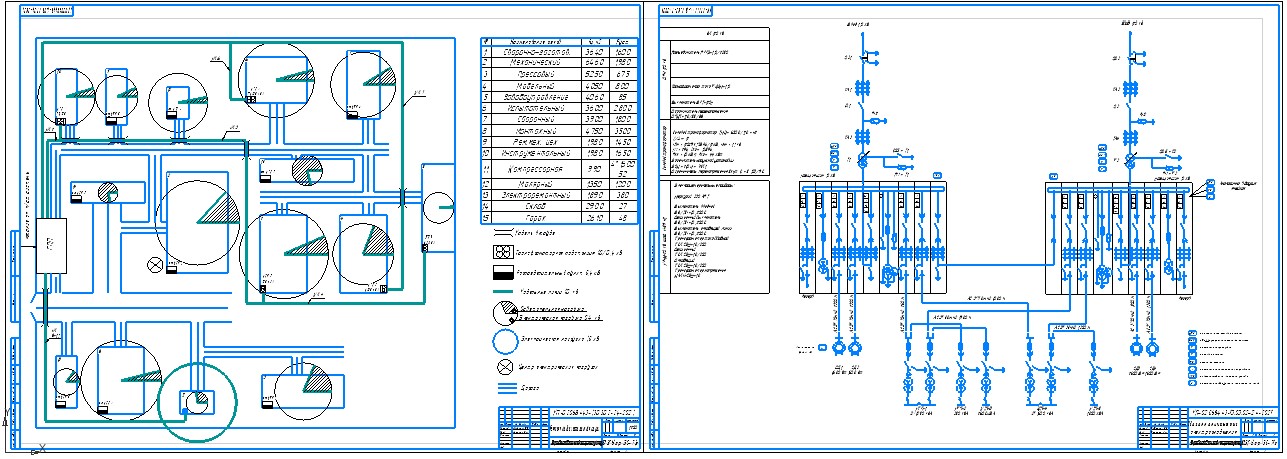

1. Схема генерального плана завода.
2. Сведения об электрических нагрузках по цехам завода приведены в табл.1.
3. Питание может быть осуществлено от подстанции энергосистемы с 2 трансформаторами по 63 МВА напряжением 115/37,5/11 кВ. Мощность КЗ на шинах 115 кВ – 2900 МВА.
4. Расстояние от завода до подстанции – 5,2 км.
5. Завод работает в две смены.
1 Сварочно-заготовительный 1600 300 700 600
2 Механический 1980 200 800 980
3 Прессовый 675 - 300 475
4 Модельный 800 - 600 200
5 Заводоуправление 85 - - 85
6 Испытательный 2800 300 1600 900
7 Сборочный 1800 - 1000 800
8 Монтажный 3500 - 2400 1100
9 Ремонтно-механический цех 1450 - 800 650
10 Инструментальный 1650 - 800 850
11 Компрессорная 0,4 кВ 10 кВ
12 Малярный 1200 - 700 500
13 Электроремонтный 380 - 200 180
14 Склад 27 - - 27
15 Гараж 48 - - 48

Содержание
Обозначения и сокращения 7
Введение 8
1 Расчет электрических нагрузок 10
1.1 Определение расчетных нагрузок до 1000 В 10
1.2 Расчет осветительной нагрузки 12
1.3 Построение картограммы нагрузок и определение координат центра электрических нагрузок 15
2 Расчет внутреннего электроснабжения 18
2.1 Выбор числа и мощности трансформаторов на трансформаторных подстанциях 18
2.2 Выбор и проверка сечения кабельных линий 22
3. Внешнее электроснабжение 27
3.1 Расчет нагрузки предприятия 27
3.2 Выбор напряжения внешнего электроснабжения 39
3.3 Расчет мощности трансформаторов ГПП и питающих линий 30
3.4 Расчет токов КЗ 33
3.5 Выбор оборудования на ГПП 36
3.5.1 Выбор оборудования на ОРУ 110 кВ 37
3.5.2. Выбор оборудования на РУ 10 кВ 40
3.5.4 Выбор средств электрических измерений 45
3.6. Окончательный выбор кабельных линий 46
3.7. Баланс реактивной мощности 47
Заключение 52
Список использованных источников 53
