Электроснабжение завода по производству тракторных запасных частей

Мурманский государственный технический университет;
Кафедра электроэнергетики;
Курсовой проект по дисциплине "Электроэнергетика";
На тему : Электроснабжение завода по производству тракторных запасных частей;
Мурманск 2018

Исходные данные на проектирование

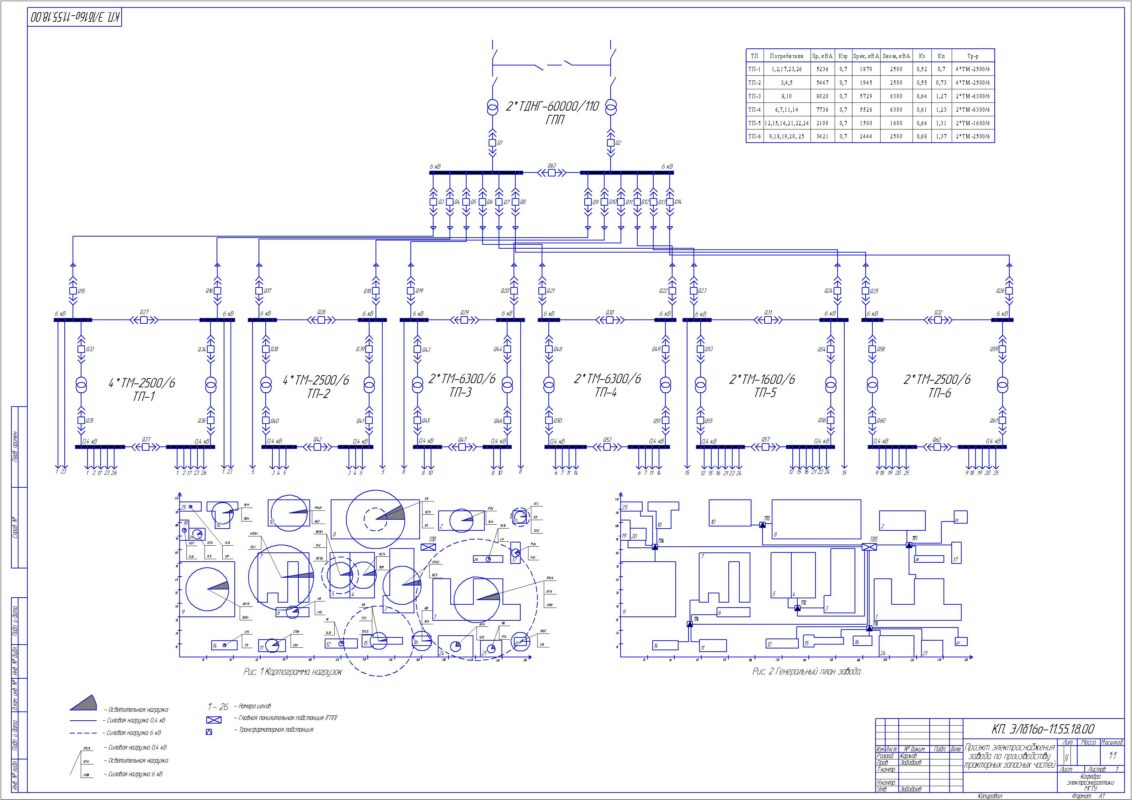

1. Генеральный план завода — рис 1.1.
2. Сведения об электрических нагрузках завода — таблица 1.
3. Питание возможно осуществить от подстанции энергосистемы, на которой установлены два трехобмоточных трансформатора мощностью 40500 кВ⋅А каждый, с первичным напряжением 110 кВ и вторичным – 35, 20, 10 и 6 кВ.
4. Мощность системы 1200 МВ⋅А; реактивное сопротивление системы на стороне 110 кВ, отнесенное к мощности системы, 0,6.
5. Стоимость электроэнергии 1,14 коп/кВт⋅ч.
6. Расстояние от подстанции энергосистемы до завода 8,3 км.

Оглавление
Введение 3
1. Исходные данные на проектирование 4
2. Краткая характеристика предприятия и электроустановок 6
3. Расчетные нагрузки цехов 9
3.1 Расчет электрических нагрузок напряжением до 1 кВ 9
3.2 Расчет электрических нагрузок напряжением выше 1 кВ 11
3.3 Расчет осветительной нагрузки цехов 13
3.4 Расчет электрической нагрузки предприятия 16
4. Определение местоположения ГПП 18
4.1 Геометрические характеристики предприятия 18
4.2 Определение центра электрических нагрузок 20
5. Определение количества и мощности трансформаторов 22
5.1 Определение количества и мощности трансформаторов 22
5.2 Определение количества и мощности цеховых ТП 23
6. Расчет токов короткого замыкания 27
6.1 Расчет трехфазного КЗ в точке К1 (110 кВ) 27
6.2 Расчет трехфазного КЗ в точке К2 (6 кВ) 29
6.3 Расчет трехфазного КЗ в точке К3 (6 кВ) 30
7. Выбор высоковольтных выключателей в цепях КЗ 33
Заключение 35
Список использованной литературы 36
