Электроснабжение жилого дома 4 этажа

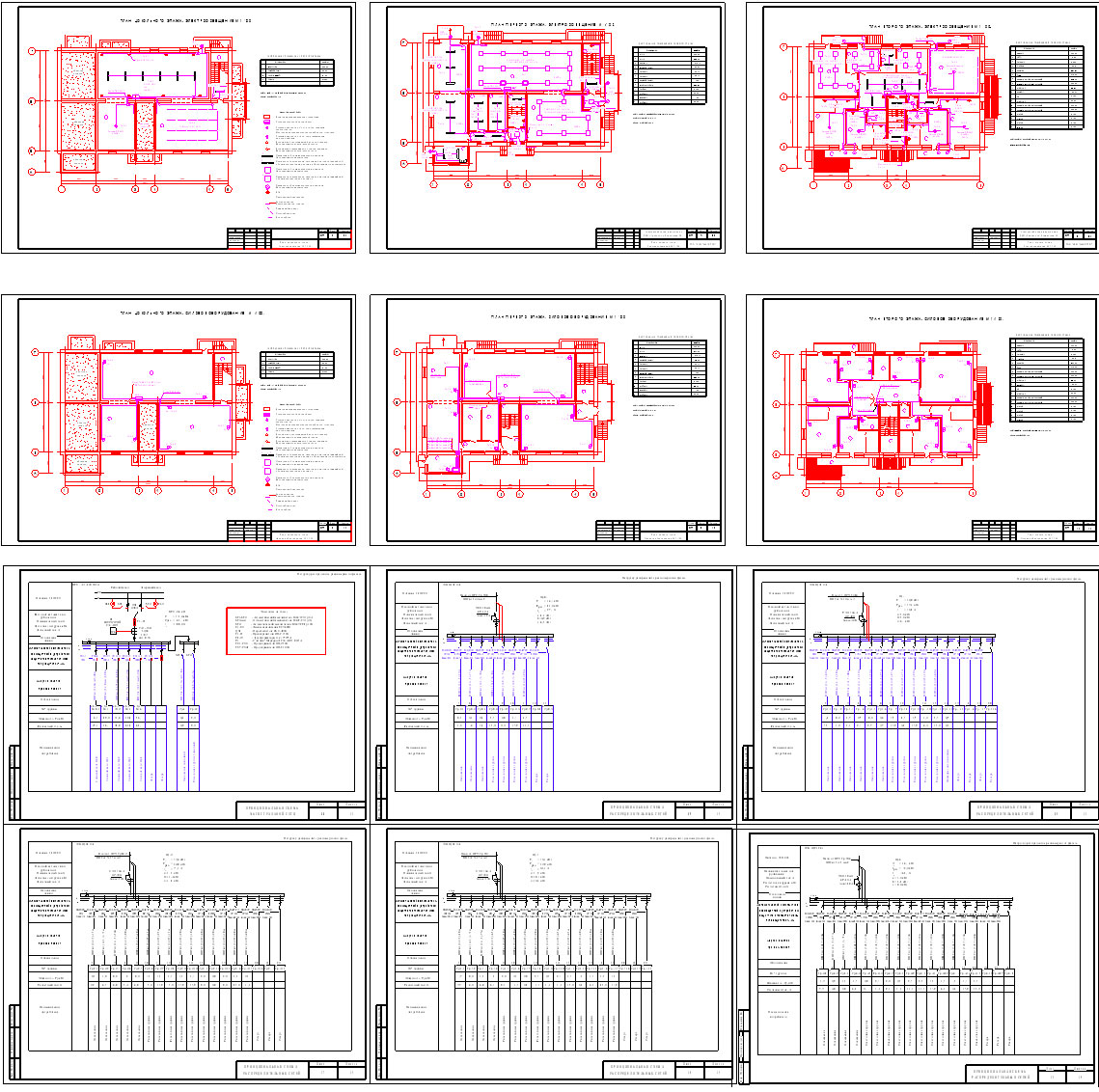

Проект внутренних электросетей помещений четырехэтажного жилого дома.
Напряжение на вводе 380/220В. переменного тока частотой 50 Гц.
На вводе в здание устанавливается вводное распределительное устройство типа ВРУ-1-21-10УХЛ4, который используется для распределения групповых линии и учета.
Учет электроэнергии выполняется многотарифным трех фазным электрическим счетчиком типа "МЕРКУРИЙ" 236 ART 100/5А который закрыт в щите под пломбой согласно правилам службой учета и контроля.
Магистральные питающие сети предусмотрены силовым кабелем с медными жилами с изоляцией из ПВХ, не распространяющей горение.
К силовому оборудованию относятся силовые щиты Щ-0.1, Щ-1, Щ-2, Щ3, Щ4 и оборудование розеточных групп.
Проектом предусматривается рабочее и аварийное (эвакуационное) освещение. Типы осветительной арматуры выбраны в соответствии с назначением освещаемых помещений и условиями среды.
Места установки светильников розеток и электроустановочных изделий носят рекомендательный характер и уточняется Заказчиком в зависимости от интерьерных решений.
Для аварийного освещения выбраны встраиваемые светильники со встроенными аккумуляторами который осуществляют контроль наличия напряжения в сети.
Для обеспечения высокой безопасности персонала во влажных и пыльных помещениях необходимо применить электроприборы со степенью защиты IP54. Управление освещением помещений офиса предусматривается местное - индивидуальными и проходными выключателями. Питающие линии освещения и розеточных групп выполняются кабелем марки ВВГнг с медными жилами с изоляцией из ПВХ, не распространяющее горение проложенным скрыто в пустотах панельных перекрытий или в стене, посредствам штробления.
Вся электроаппаратура и все электроизделия выбраны с необходимой степенью защиты.
Штепсельные розетки должный иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
Высота установки электрооборудования от чистого пола, кроме особо оговоренных на чертежах: : Щит силовой - 1.8м до верха; выключатели - 0,9м до оси; розетки - 0,4м до оси.
МОЛНИЕЗАЩИТА И ЗАЗЕМЛЕНИЕ
Защита от прямых ударов молнии выполняется отдельностоящими стержневыми молниеотводами высотой 6м. Молниеотводы в двух местах через токоотводы (диаметр 8мм) соединяются с наружным заземляющим устройством, состоящим из вертикальных электродов (Ст.круглая д.16 мм длиной 3,5м) и горизонтального электрода полосы 5х40. Молниезащита выполнена для специальных объектов с минимально допустимым уровнем надежности защиты от прямых ударов молнии.
