Проектирование 4-х этажного жилого дома

СПбГУ
Кафедра строительства

Проектируемое жилое односекционное здание расположено в г. Екатеринбурге. Все 4 этажа являются жилыми. Жилой дом имеет два входа с лестничными пролетами, лифты отсутствуют, на площадке имеется 3 квартиры, следовательно, во всем доме 24 квартир, дом считает малоквартирным домом. Высота этажа – 2,5 м, не считая толщины перекрытия, которое составляет 0,3 м. В здании имеется подвал высотой 2,05 м, чердачное помещение отсутствует. Географическое положение жилого дома объясняет большое значение глубины промерзания – 2,0 м. Размеры здания в плане составляют 10,0×32,0 м.

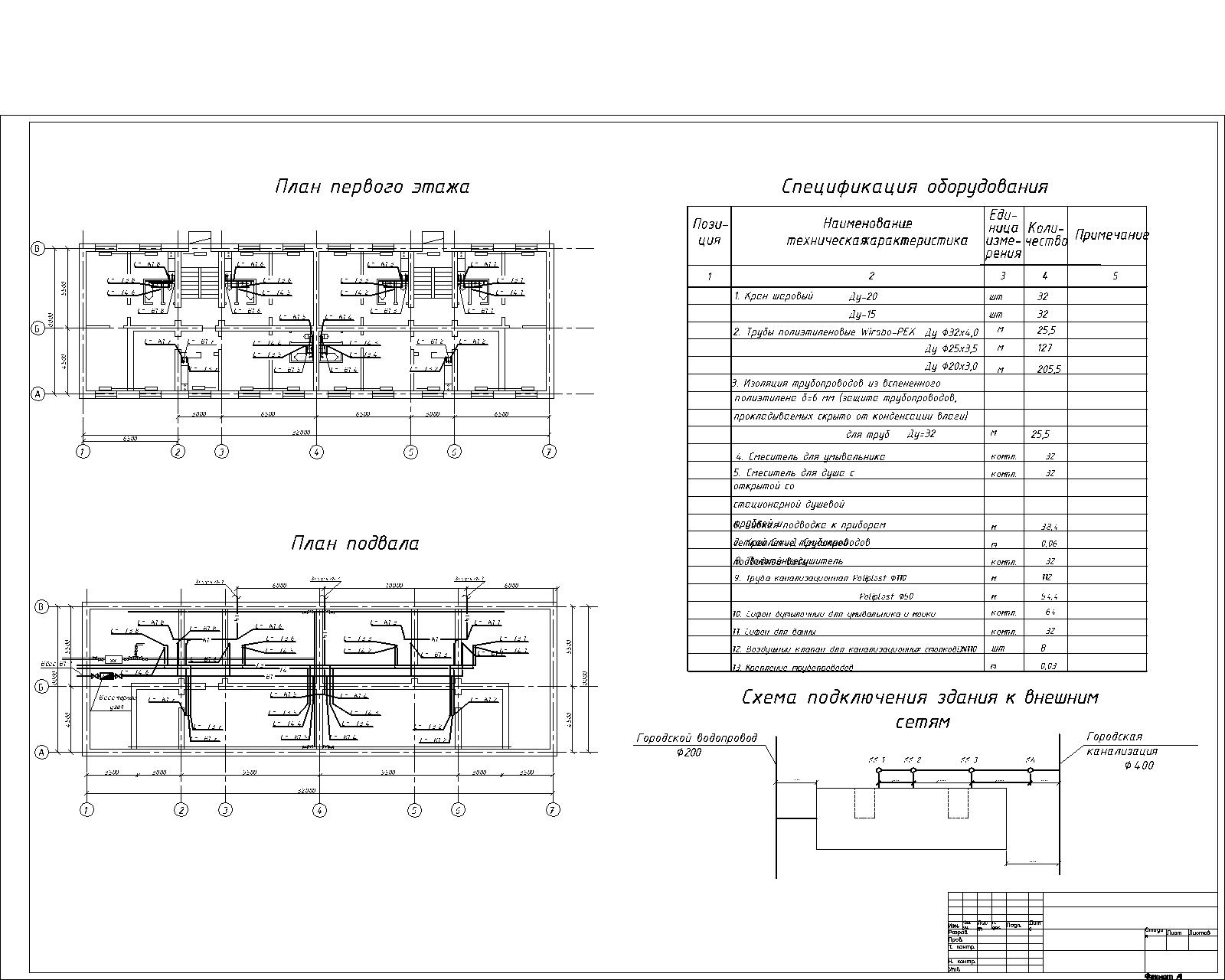

Согласно генеральному плану расположения проектируемого здания относительно централизованных коммуникаций, подключение жилого дома к общегородским сетям холодного водоснабжения диаметром 200 мм осуществляется на расстоянии 7,0 м, к системе водоотведения диаметром 400 мм – 9,0 м, дворовой выпускной колодец канализации расположен на расстоянии 3,0 м от фасадной стены здания. Горячее водоснабжение централизованное, на расстоянии 9,0 м от дома проложен центральный трубопровод горячего водоснабжения. В работе были выполнены все поставленные перед проектированием задачи. На основании проведенных расчетов были определены диаметры и количество трубопроводов, запорно-регулирующей арматуры и вспомогательных материалов для устройства сети. В результате разработки производственного раздела работы была определена технология строительных работ, разработаны ведомости материалов и календарный план осуществления работ. Для полученных данных была составлена локальная смета на выполнение работ и технико-экономические характеристики проекта.
В результате полученная работа позволяет получить все необходимые данные для определения стоимости работ и материалов при осуществлении проектирования инженерных санитарных систем жилого здания.

Состав: Фасады, аксонометрия вентиляции и отопления, объемы работ, техкарты, календарный план Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Проектирование 4-х этажного жилого дома

4 ⠦(2).docx
калькул.docx
чертежи 4 этажа от 13.05.dwg
