ВиК 4-х этажного жилого дома с высотой этажей 3м

КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра Водоснабжения и водоотведения
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА на тему: “Водоснабжение и канализация жилого дома”
Казань 2017

Целью расчетно-графической работы является практическое освоение проектирования и методики расчета систем внутреннего водопровода и канализации жилого здания. В данной работе запроектировано 4-х этажное жилое здание с высотой этажей 3,0 м с плоской кровлей и централизованной системой горячего водоснабжения. Наружный водопровод хозяйственно-питьевого назначения, а канализация хозяйственно-бытового назначения.
В расчетно-графической работе решаются инженерные задачи по созданию внутренних санитарно-технических систем жилого здания, расчету и подбору необходимого оборудования и материалов.

Количество этажей 4
Высота этажа от пола до пола, толщина перекрытия 0,3 м 3,0
Гарантийный напор, м 27
Приготовление горячей воды ЦГВ
Расстояние от красной линии до здания, м 18
Расстояние от здания до городского канализационного колодца, м 26
Глубина промерзания грунта, м 1,7
Диаметр трубы городского водопровода, мм 100
Диаметр трубы городской канализации, мм 350
Планировочная отметка вокруг здания 21,8
Отметка пола 1 этажа 22,5
Высота подвала, м 2,8
Номер варианта генплана участка 3

СОДЕРЖАНИЕ
Введение
1. Исходные данные
2. Внутренний водопровод
2.1 Выбор и обоснование схемы и системы холодного водопровода
2.2 Проверка обеспеченности здания гарантийным напором
2.3 Ввод. Расположение водомерного узла
2.4 Определение расчетных расходов воды
2.5 Определение потерь напора в водомере
2.6 Гидравлический расчет систем внутреннего водопровода
2.7 Определение требуемого напора на вводе
3. Внутренняя канализация
3.1 Основные элементы внутренней канализации
3.2 Расчет внутренних канализационных сетей
3.3 Гидравлический расчет внутренней канализации
4. Дворовая канализация
Список использованной литературы
Спецификация
Приложение

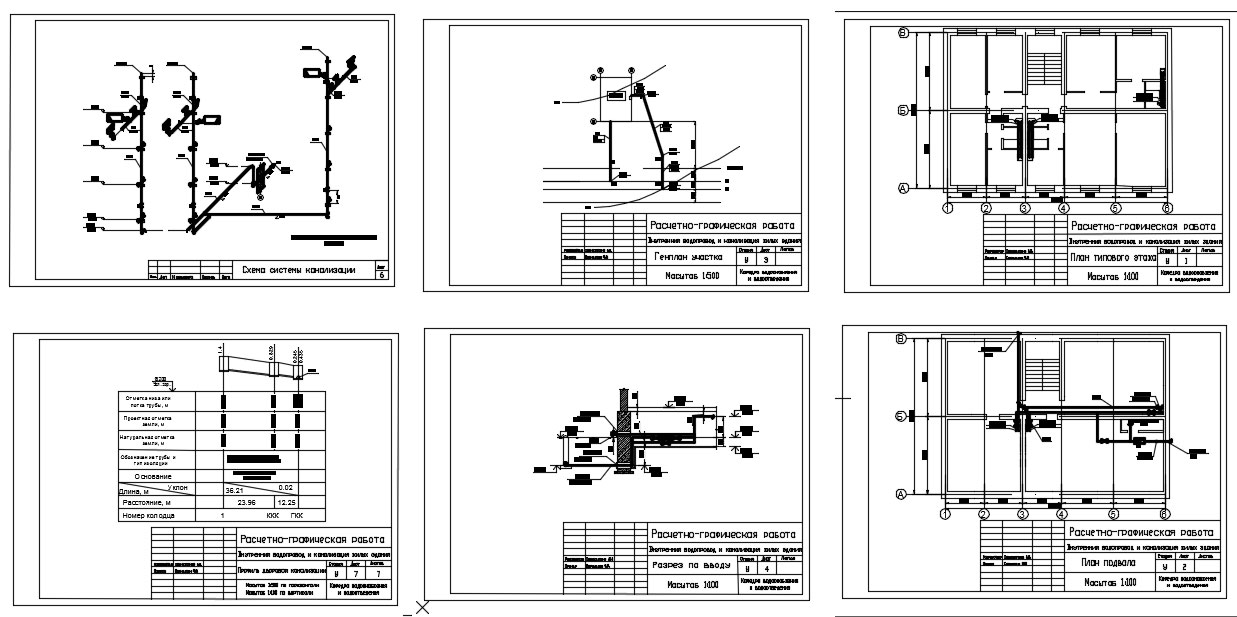

Состав: Схема системы водоснабжения, схема системы канализации, профиль дворовой канализации, генплан участка, разрез по вводу, план типового этажа, план подвала, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / ВиК 4-х этажного жилого дома с высотой этажей 3м

Referat_Prilozhenie.docx
работа.dwg
Spetsifikatsia.docx
Gidravlicheskiy_raschet_V1.docx
Gidravlicheskiy_raschet_K1.docx
