Расчет водопровода и канализации 4 этажного жилого дома

Рязанский институт (филиал)
федерального государственного бюджетного образовательного
учреждения высшего образования
Московский политехнический университет
Кафедра «Промышленное гражданское строительство»
Расчетно-графическая работа по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему "Расчет водопровода и канализации 4 этажного жилого дома"
Рязань 2021

Исходные данные:
Глубина промерзания в районе строительства –Нпром, м 1,6
Абсолютная отметка пола первого этажа здания - Z1эт пол, м 45,5
Абсолютная отметка поверхности земли у здания - Zзд зем, м 45,0
Абсолютная отметка поверхности земли у колодца городской канализации коллектора – ZГК зем, м 44,8
Абсолютная отметка лотка городского канализационного коллектора – ZГК лот, м 41,2
Диаметр трубопровода городской канализации - DГК, м 0,3
Диаметр трубопровода городской водопровода- DГВ, м 0,25
Расстояние на генплане от жилого здания:
- до городского водопровода - L1, м
- до городской канализации - L2, м 9
13,5
Свободный напор в городском водопроводе – Нсв, м 29
Количество жильцов в квартире – U, чел 3
Номер варианта генплана 1
Способ приготовления горячей воды Централизованный
местный
Количество этажей в здании - nэт 4
Высота этажа (от пола до пола) - Нэт, м 2,6
Высота подвала (от пола до пола 1 этажа) Нпод, м 1,7

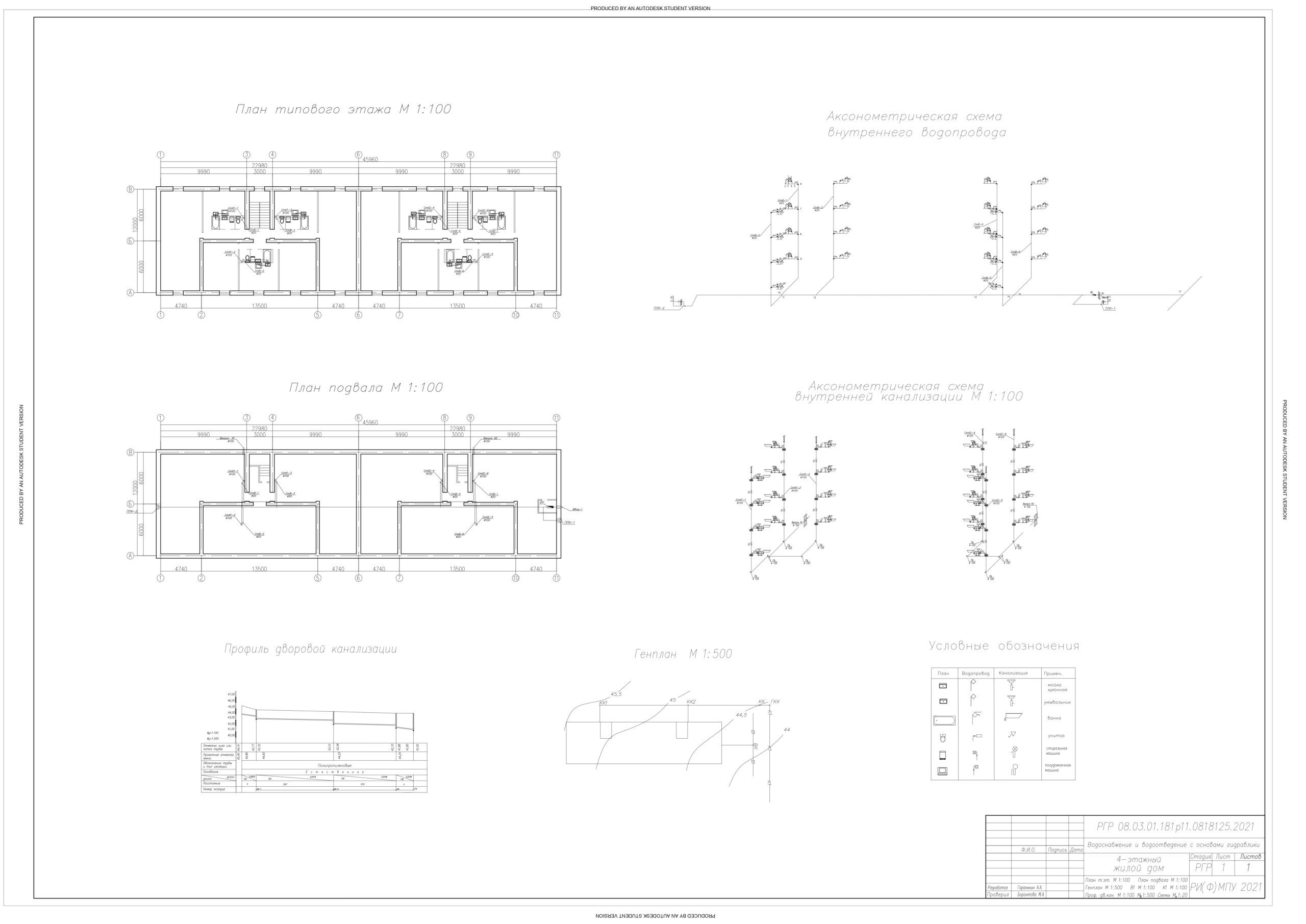

Данная расчетно-графическая работа содержит в себе разработку и проектирование систем водоснабжения и водоотведения для жилого здания.Работа содержит в себе графическую часть, представляющую собой результат полученных расчетных и спроектированных данных, и данной расчетно-пояснительной записке, служащей обоснование к графической части.

Содержание:
Введение
1 Общие положения
2 Внутренний водопровод
2.1 Обоснование и трассировка системы ВВ
2.2 Материалы и арматура для водопроводной сети
2.3 Гидравлический расчет внутреннего водопровода
3 Внутренняя канализация
3.1 Материалы и оборудование для внутренней канализации
3.2 Трассировка и устройство сети внутренней канализации
3.3 Гидравлический расчет дворовой канализации
4 Спецификация оборудования и материалов
Заключение
Список литературы
