Проектирование системы водоснабжения и водоотведения 4 этажного жилого дома

Тюменский Индустриальный Университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
на тему: "Проектирование системы водоснабжения и водоотведения жилого дома"
Тюмень 2019

Исходные данные для проектирования:
1. Номер плана типового этажа – 4;
2. Количество этажей – 4;
3. Высота этажа – 3,0 м;
4. Высота подвала – 2,5 м;
5. Отметка пола 1-го этажа – 51,4 м;
6. Отметка поверхности земли у здания – 50 м;
7. Глубина промерзания грунта – 1,8 м;
8. Гарантийный напор в наружной водопроводной сети – 25 м;
9. Отметка лотка городской сети водоотведения – 46,8 м
10. Длина выпуска канализации – 8 м
11. Отметка земли у колодца городской канализации – 48,8 м
12. Расстояние до городской сети канализации слева от здания – 50 м
13. Расстояние до городской сети водопровода слева от здания – 53 м

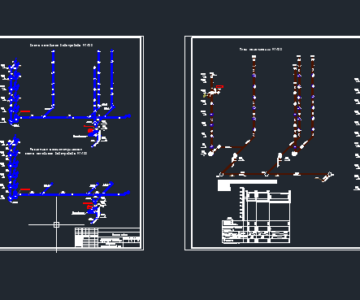

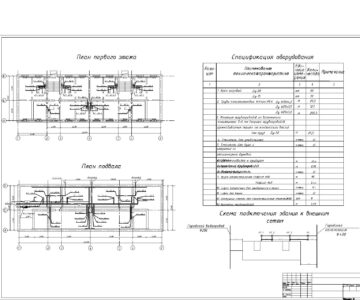

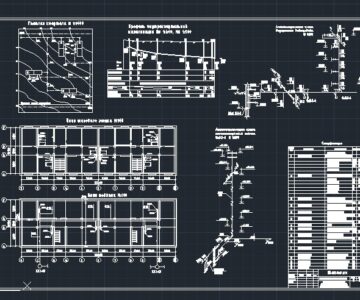

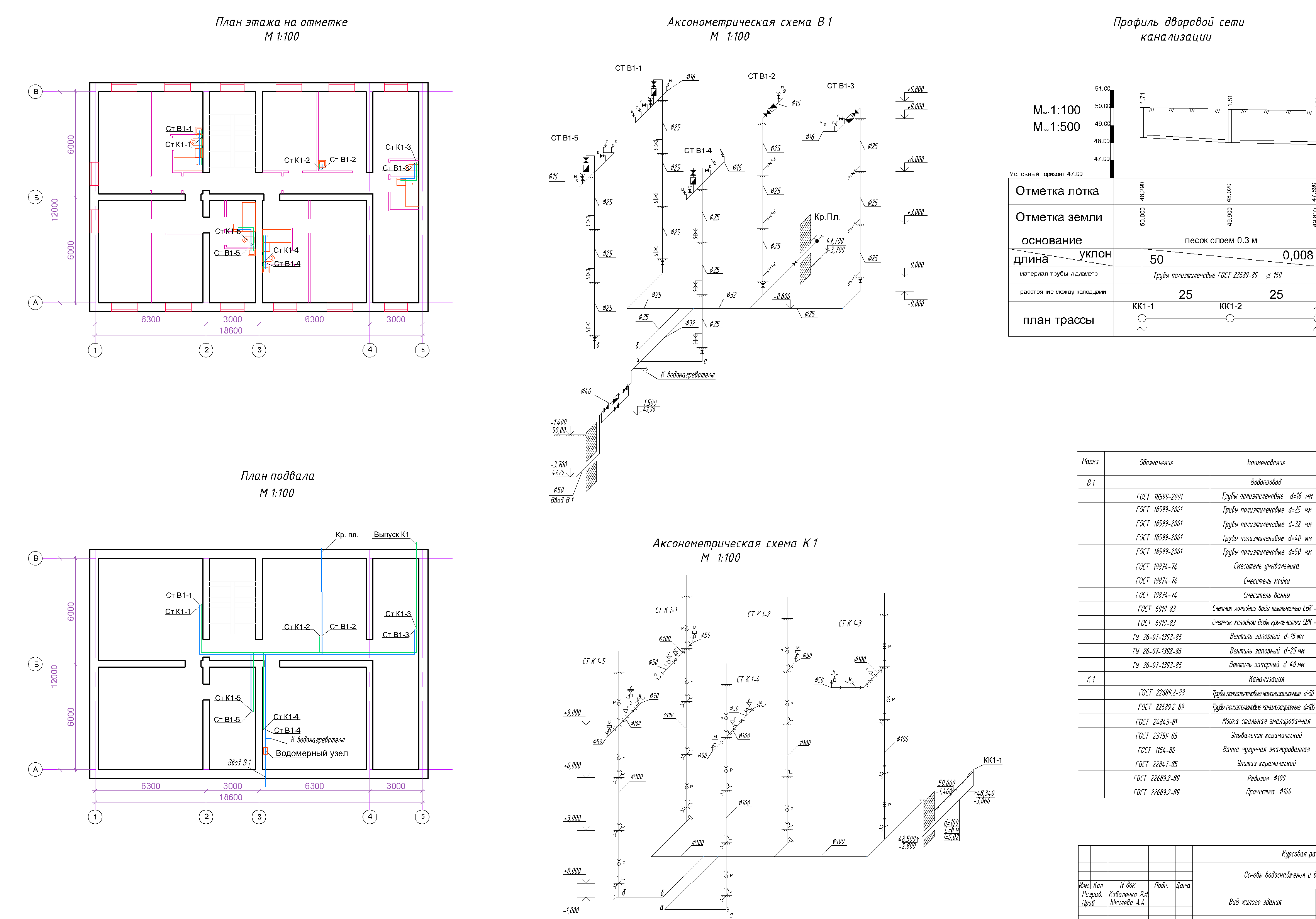

Состав: Аксонометрическая схема водопровода, Таблица расчета сети В1, Выбор счетчика воды, Система внутреннего водоотведения, Дворовая сеть водоотведения, Расчет выпуска Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование системы водоснабжения и водоотведения 4 этажного жилого дома

Таблица гидравлического расчета.xlsx
ВиВ.dwg
Пояснительная записка ВиВ.docx
