Водоснабжение и водоотведение 7 этажгного жилого дома

МГСУ
Кафедра "Водоснабжения и водоотведения"
Курсовая работа по дисциплине "ИСиОЗ. ВиВ"
На тему «Водоснабжение и водоотведение жилого дома»
Москва 2018

Исходные данные
1.Назначение зданий – жилое
2.Количество зданий – 1 шт.
3. Количество секций в здании – 2 шт.
4.Этажность – 7.
5.Высота этажа – 3,0 м.
6.Расчетная заселенность квартиры – 3,5 чел./кв.
7.Высота подвала или технического подполья – 3,2 м.
8. Превышение отметки пола 1-ого этажа над отметкой планировки– 0,4м.
9.Глубина промерзания грунта – 1,5 м.
10. Гарантийный напор – 0,1 МПа.
11. Диаметр сети городского водопровода – 200 мм.
12. Диаметр коллектора городской канализации – 300 мм.

Содержание
1. Обоснование принятых санитарно-технических систем и их основные параметры
2. Конструирование системы холодного водопровода
3. Определение расчётных расходов для жилого здания
4. Водопроводная сеть
5. Система канализации
Список литературы

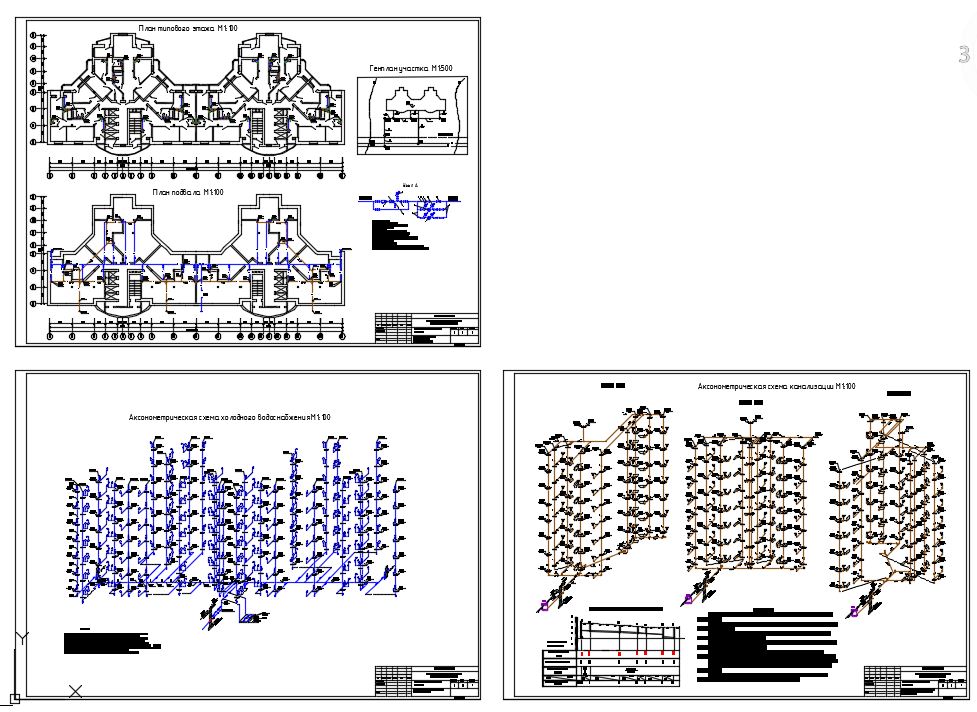

Ведомость графических работ, три листа:
План типового этажа(М1:100); План подвала(М1:100); Генплан(1:500);
Продольный профиль дворовой канализации(Мв1:100,Мг1:500)
Аксонометрическая схема холодного водоснабжения жилого
дома(М1:100);Аксонометрическая схема водоотведения жилого дома(М1:100);

Состав: ПЗ, План типового этажа(М1:100); План подвала(М1:100); Генплан(1:500); Продольный профиль дворовой канализации(Мв1:100,Мг1:500) Аксонометрическая схема холодного водоснабжения жилого дома(М1:100);Аксонометрическая схема водоотведения жилого дома(М1:100); Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение 7 этажгного жилого дома

ПЗ ВиВ.docx
Чертежи.dwg
