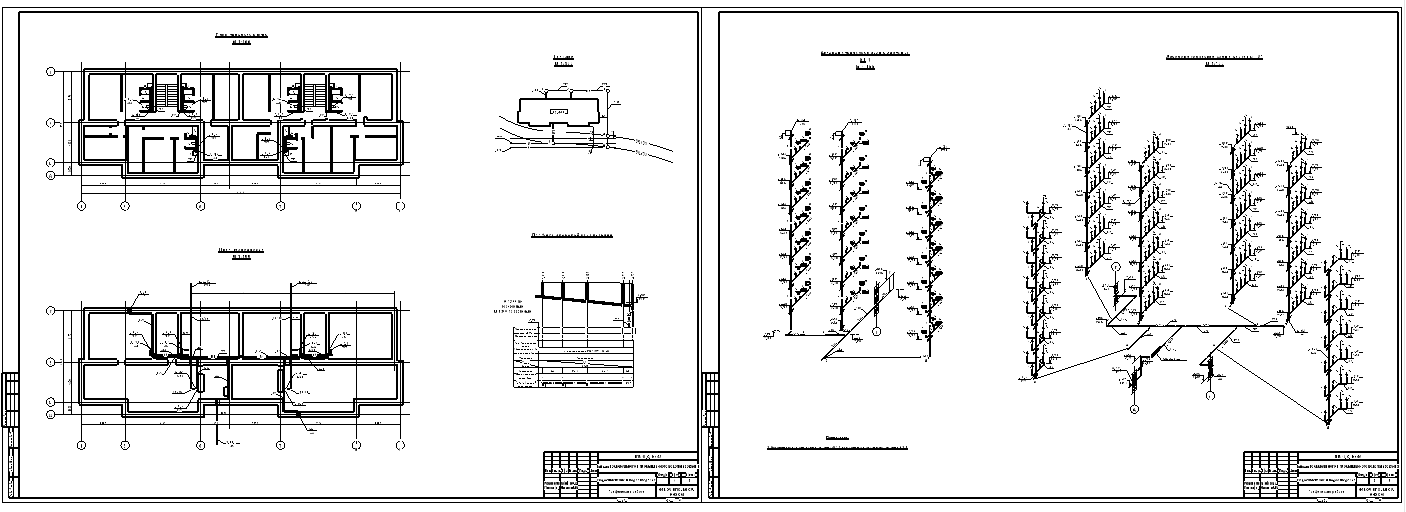

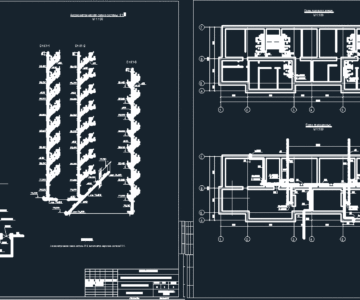

Водоснабжение 2в, здание 7 этажей

Мгакхис ,ПСК, ВИВ
Курсовая работа по водоснабжению
Цель работы – рассчитать и запроектировать внутреннюю систему холодного водоснабжения, внутреннюю и дворовую канализацию жилого здания.
- Исходные данные для проектирования:
Жилое здание высотой 7 этажей. Число секций здания – две. Средняя заселенность квартир – 3,4 чел. Планировка этажей здания однотипная, техподполье высотой 1,9 м расположено под всем зданием. Толщина перекрытий – 0,3 м; высота типового этажа – 3 м. Кровля здания – неэксплуатируемая. Холодное водоснабжение проектируемого здания осуществляется от существующего городского водопровода диаметром 200 мм, расположенном на расстоянии 7,5 м от проектируемого здания. Гарантированный напор задан от уровня земли в месте подключения ввода внутреннего водопровода (в точке подключения внутреннего водопровода к уличной сети). Отвод сточных вод от жилого здания проектируется в городскую водоотводящую сеть. Снабжение водой централизованное.

Номер варианта плана типового этажа 5
Отметка пола первого этажа, м 66
Отметка поверхности земли у здания, м 65,4
Отметка поверхности земли у колодца городского водопровода и канализации, м 65,2
Отметка верха трубы городского водопровода, м 63
Отметка лотка трубы городской водоотводящей сети, м 62
Диаметр трубы городского водопровода, мм 200
Диаметр трубы городской канализации, мм 250
Высота этажа, м 3,0
Глубина промерзания грунта, м 1,8
Номер варианта генплана 3

Состав: План, пз Язык документа

Софт: AutoCAD 16

Файлы:
Курсовой проект ВиВ - Гришина.doc
Курсовой проект ВиВ - Гришина.dwg
