Водоснабжение и водоотведение жилого здания - Гарантированный напор 18м вод.ст.

Московский Государственный Строительный Университет
Кафедра «Водоотведение и водная экология»
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему:«Водоснабжение и водоотведение жилого дома».
Москва 2019

Исходные данные.
Характеристика проектируемого объекта:
Назначение здания…………………………………………………………………..жилое
Количество зданий………………………………………………………………………..1
Этажность …………………………………………………………………………………6
Высота этажей…………………………………………………………………………2,8м
Толщина перекрытий………………………………………………………………….0,3м
Высота технического подполья……………………………………………………….2,1м
Конструкция кровли…………………………………………………………….....плоская
Особенности монтажа СТУЗ……………………………………………сан.-тех. кабины
Норма средней заселенности квартир…………………………………………………17кв.м/чел
Расстояние до красной линии………………………………………………………...…7м
Характеристика городских сетей:
Водопровод:
Гарантированный напор………………………………………………………….18м вод.ст.
Диаметр городского водопровода В1……………………………………………….200мм
Отметка пола первого этажа………………………………………………………124,000м
Канализация:
Диаметр коллектора городской канализации К1……………………………………300мм
Содержание:
Аннотация………………………………………………………………… 2
Состав проекта…..…………………………..…………………………….3
Ведомость графических материалов.………………………………….…3
Содержание…………………………………..…...…………………....…..3
1. Система водоснабжения……………………..…………..…......4
Выбор схемы и ее обоснование……………………..………5
Расчет суточных, часовых и секундных расходов……..….5
Гидравлический расчет системы В1.… …..……………..…9
Расчет элементов системы В1……………..……………….11
2. Система бытовой канализации………………….……………14
Выбор схемы и ее обоснование……………........................14
Расчет вертикальных трубопроводов……………..……….16
Расчет горизонтальных трубопроводов……………..…….18
3. Заключение…………………………………………………..…20
Список использованной литературы…………………………………....21
Приложения………………………………………………………………22

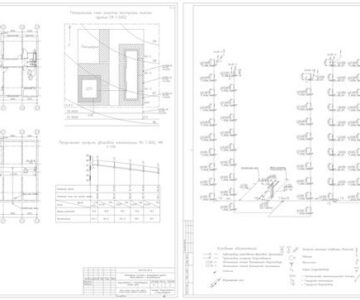

Состав: Генеральный план М1:500. План подвала М1:100. План типового этажа М1:100. Профиль дворовой канализационной сети. Аксонометрическая схема холодного водопровода М1:100. Аксонометрическая схема канализации М1:100. ПЗ. Язык документа

Софт: AutoCAD 2018

Файлы:
на печать.dwg
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.docx
