Водоснабжение и водоотведение жилого дома

Санкт-Петербургский государственный университет
Кафедра водопользования и экологии
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему "Водоснабжение и водоотведение жилого дома"
Санкт Петербург 2017

Исходные данные :
Количество этажей - 12
Количество секций-2
Диаметры трубы, мм
• Городского водопровода – 200
• Городской канализации – 200
5. Гарантированный напор в городском трубопроводе, м -45
6. Глубина промерзания грунта,м -1,5

В данном проекте запроектированы системы: холодного водоснабжения (ввод здания, водомерный узел, гидравлический расчет сети холодного водоснабжения), внутренняя канализационная сеть и дворовая канализация.

Оглавление:
1. ВВЕДЕНИЕ……………………………………………………………….…3
2. ИСХОДНЫЕ ДАННЫЕ…………………………………………………….4
3. АРХИТЕКТУРНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ ЗДАНИЯ …..5
4. ПРОЕКТИРВАНИЕ СИСТЕМЫ ХОЛОДНОГО ВОДОСНАБЖЕНИЯ...6
4.1 Выбор системы холодного водоснабжения…………………………...6
4.2 Ввод в здание ,водомерный узел………………………………………6
4.3 Трассировка внутридомовой водопроводной сети………………...…7
4.4 Аксонометрическая схема водопровода В1…………………………...7
4.5 Гидравлический расчет сети…………………………………………...7
4.6 Подбор водомеров………………………………………………………8
4.7 Определение действительного потребного напора…………………...8
4.8 Местные повысительные установки…………………………………..9
5. ПРОЕКТИРОВАНИЕ ХОЗЯЙСТВЕННО- БЫТОВОЙ КАНАЛИЗАЦИИ…………10
5.1 Разработка схемы канализации……………………………………….10
5.2 Трассировка коллектора К1……………………...……………………10
5.3 Аксонометрическая схема канализационной сети…………………..11
5.4 Гидравлический расчет канализационной сети……………………...11
5.5 Гидравлический расчет сети дворовой канализации..………………12
6. ПРИЛОЖЕНИЯ
6.1 Таблица гидравлического расчета сети холодного водопровода…..14
6.2 Ведомость определения расчетных расходов сети канализации…...15
6.3 Гидравлический расчет дворовой сети канализации………………..16
6.4 Схема водомерного узла…………………………………………...….17
6.5 Типовой узел с расстановкой приборов………...……………………18
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ………………………19

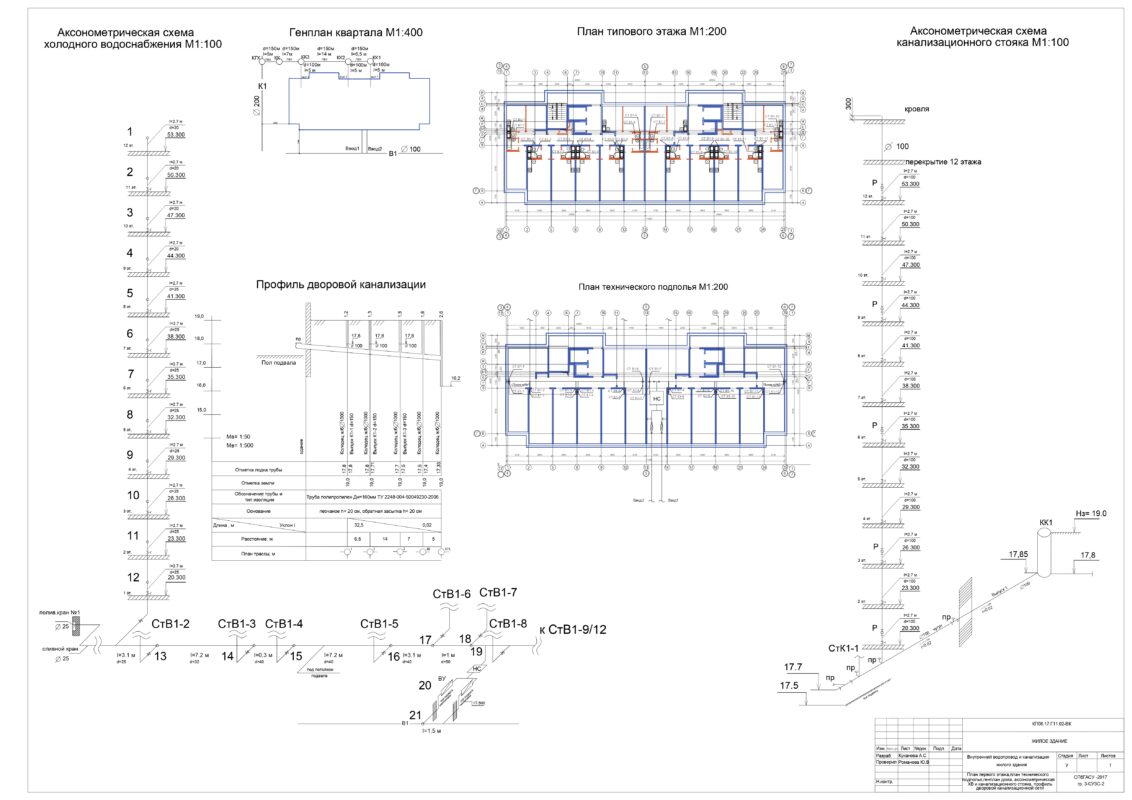

Состав: План первого этажа, план технического подполья, генплан дома, аксонометрическая ХВ и канализационного стояка, профиль дворовой канализационной сети Язык документа

Софт: AutoCAD 19

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

пояснительная записка.docx
ВИВ.dwg
