Водоснабжение и водоотведение жилого здания Вариант 1.4

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ
УНИВЕРСИТЕТ
Кафедра Водоснабжения и водоотведения
КУРСОВАЯ РАБОТА по дисциплине «Основы водоснабжения и водоотведения»
Тема «Водоснабжение и водоотведение жилого здания» Вариант 1.4
Москва 2023

1 Назначение здания жилой дом
2 Количество зданий 1 шт.
3 Количество секций 2 шт.
4 Этажность 10
5 Высота этажа 3,0 м
6 Заселенность 3,8 чел./кв.
7 Высота подвала или подполья, м 1,9 м
8 Высота расположения пола 1-го этажа относительно отметки планировки 0,9 м
9 Толщина перекрытий 0,3 м
10 Глубина промерзания грунта 1,1 м
11 Гарантийное давление 12 м
12 Диаметр сети городского водопровода 400 мм
13 Диаметр сети городской канализации 500 мм
14 Глубина заложения лотка в канализационном колодце по месту

Содержание текстовой части (перечень подлежащих разработке вопросов) конструирование и расчет системы водоснабжения и водоотведения в жилом многоквартирном здании.
Раздел 1
«Водоснабжение здания» включает в себя выбор системы и схемы водоснабжения здания, конструирование, расчет системы водоснабжения, обоснование материала трубопроводов водопроводных сетей, определение их диаметров, расчет элементов системы водоснабжения здания, определение требуемого напора, подбор насосного оборудования. Раздел 2
«Водоотведение здания» включает в себя выбор системы и схемы водоотведения здания, конструирование и расчет системы водоотведения, обоснование материала водоотводящих сетей, определение их диаметров, проверка незаиляемости трубопроводов, определение их уклонов.

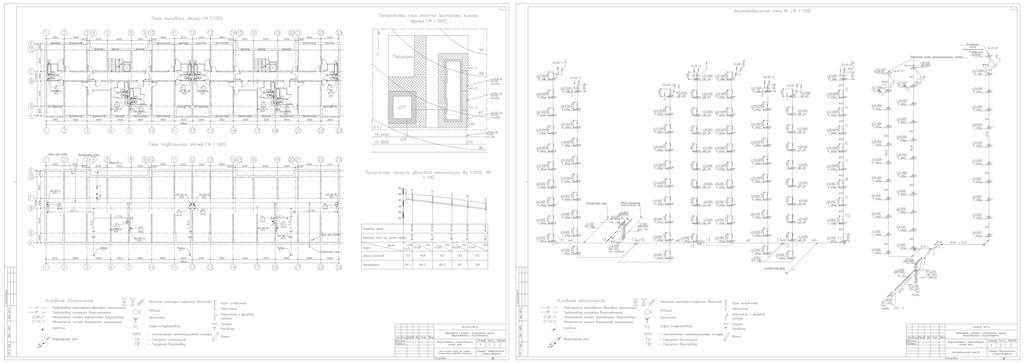

Перечень графического и иного материала (с точным указанием обязательных чертежей) генплан участка застройки жилого здания М1:500, планы этажа и подвала с трубопроводами В1,К1, М1:100, аксонометрическую схема водопровода, М1:100, аксонометрическая схема канализационного выпуска М1:100, продольный профиль дворовой канализации Мг 1:500, Мв 1:100.

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 3
Система водоснабжения и водоотведения объекта 4
ОБОСНОВАНИЕ ПРИНЯТЫХ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ И ИХ ОСНОВНЫЕ ПАРАМЕТРЫ 7
ВОДОПРОВОД ХОЛОДНОЙ ВОДЫ 8
КОНСТРУИРОВАНИЕ СИСТЕМЫ ХОЛОДНОГО ВОДОСНАБЖЕНИЯ 9
ВОДОРАЗБОРНАЯ АРМАТУРА 9
ВОДОПРОВОДНАЯ СЕТЬ 9
ВНУТРИКВАРТАЛЬНЫЕ СЕТИ 9
ТРУБОПРОВОДНАЯ АРМАТУРА 10
ПОЛИВОЧНЫЙ ВОДОПРОВОД 10
ОПРЕДЕЛЕНИЕ РАСЧЁТНОГО РАСХОДА ВОДЫ ДЛЯ ЖИЛОГО ЗДАНИЯ 11
ВОДОПРОВОДНАЯ СЕТЬ 14
РАСЧЁТ ВОДОПРОВОДНОЙ СЕТИ ДЛЯ ЖИЛОГО ДОМА 14
РАССЧЁТ ВВОДА 15
РАСЧЁТ ВОДОСЧЁТЧИКА 15
ПОДБОР ПОВЫСИТЕЛЬНЫХ НАСОСОВ 16
СИСТЕМА КАНАЛИЗАЦИИ 20
РАСЧЁТ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ 21
СПИСОК ЛИТЕРАТУРЫ 23
