Водоснабжение и водоотведение жилого дома

Московский Государственный Строительный Университет
Кафедра «Водоотведение и водная экология»
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему:«Водоснабжение и водоотведение жилого дома».
Москва 2019

Исходные данные.
Характеристика проектируемого объекта:
Назначение здания…………………………………………………………………..жилое
Количество зданий………………………………………………………………………..1
Этажность …………………………………………………………………………………10
Высота этажей…………………………………………………………………………3,0м
Толщина перекрытий………………………………………………………………….0,3м
Высота технического подполья……………………………………………………….2,1м
Конструкция кровли…………………………………………………………….....плоская
Особенности монтажа СТУЗ……………………………………………сан.-тех. кабины
Норма средней заселенности квартир…………………………………………………17кв.м/чел
Расстояние до красной линии………………………………………………………...…5м
Характеристика городских сетей:
Водопровод:
Гарантированный напор………………………………………………………….18м вод.ст.
Диаметр городского водопровода В1……………………………………………….150мм
Отметка пола первого этажа………………………………………………………121,000м
Канализация:
Диаметр коллектора городской канализации К1……………………………………350мм
Содержание:
Аннотация…………………………………………………………………………….….. 2
Состав проекта…..…………………………..…………………………………….……....3
Ведомость графических материалов.……………………………………………..….…3
Содержание…………………………………..…...…………………....……………….....3
1. Система водоснабжения……………………..…………..…………………..…….......4
Выбор схемы и ее обоснование……………………..………………..…………….4
Расчет суточных, часовых и секундных расходов……..….………..……………..4
Гидравлический расчет системы В1.… …..……………..………..……………..…7
Расчет элементов системы В1……………..……………….……....……...10
2. Система бытовой канализации………………….……………………..……………..11
Выбор схемы и ее обоснование……………........................………..……..11
Расчет вертикальных трубопроводов……………..……….………..…….13
Расчет горизонтальных трубопроводов……………..…….………..…….14
3. Заключение…………………………………………………..………..…………….…16
Список использованной литературы…………………………………....………..……17
Приложения………………………………………………………………………..……18

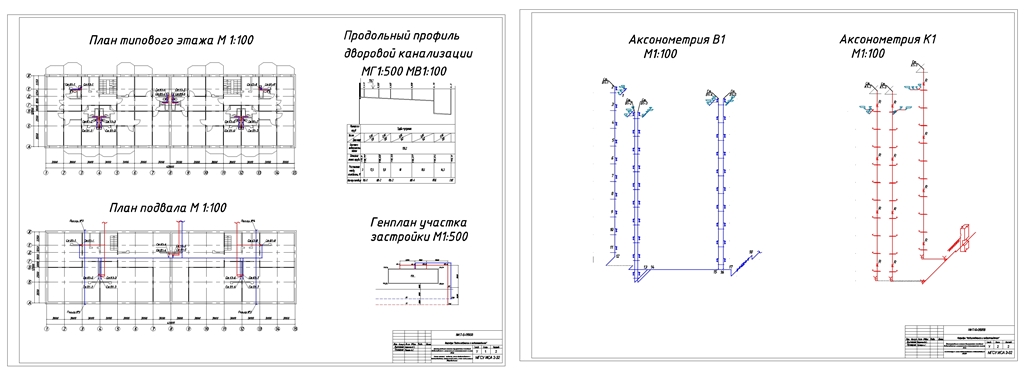

Состав чертежей:
Генеральный план М1:500. План подвала М1:100. План типового этажа М1:100. Профиль дворовой канализационной сети.
Аксонометрическая схема холодного водопровода М1:100. Аксонометрическая схема канализации М1:100.

Состав: Генеральный план М1:500. План подвала М1:100. План типового этажа М1:100. Профиль дворовой канализационной сети. Аксонометрическая схема холодного водопровода М1:100. Аксонометрическая схема канализации М1:100. Язык документа

Софт: AutoCAD 18

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

вив.dwg
pzviv.docx
