КОМПАС 3D 18

Расчёт систем водоснабжения и водоотведения жилого дома

Сибирский федеральный университет. Инженерно - строительный институт, строительные материалы и технологии строительства
Дисциплина: водоснабжение и водоотведение.
Курсовая работа на тему: "Расчёт систем водоснабжения и водоотведения жилого дома. "
Красноярск 2017

Исходные данные:
Количество этажей 3
Высота этажа 2,9
Высота подвала 2,2
Расстояние от здания до городского канализационного колодца 10
Диаметр трубы городского водопровода, мм 300
Диаметр трубы городской канализации, мм 350
Ср. заселённость квартир 3,4 чел/кв

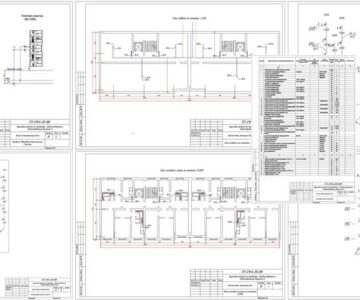

Графическая часть содержит аксонометрические схемы, генплан района с инженерными сетями, продольный профиль трассы водоотводящей сети
Системы водоснабжения населенных мест предназначены для добычи, производства и транспортирования потребителям питьевой воды. Питьевая вода отпускается на нужды населения, коммунально-бытовых предприятий, городского хозяйства, а также на хозяйственно-питьевые нужды промышленных предприятий и для пожаротушения.
Системы водоотведения населенных пунктов предназначены для приема, отвода и переработки сточных вод с целью их последующего использования для нужд народного хозяйства или выпуска в водоемы. Системы водоотведения населенных мест подлежат приему сточные воды от населения, коммунально-бытовых и промышленных предприятий.
Техническая эксплуатация систем водоснабжения и водоотведения должна обеспечивать бесперебойную и надежную работу всех сооружений при высоких технико-экономических и качественных показателях с учетом требований охраны водоемов от загрязнения сточными водами и рационального использования водных ресурсов.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1 Внутренние системы водоснабжения и водоотведения жилого дома
1.1 Внутренняя система водоснабжения жилого дома
1.1.1 Устройство и монтаж внутренней системы холодного водоснабже-ния жилого дома
1.1.2 Построение аксонометрической схемы внутренней системы холод-ного водоснабжения
1.1.3 Расчёт расходов воды на участках внутренней водопроводной сети системы холодного водоснабжения
1.1.4 Подбор водомерного устройства для внутренней водопроводной сети системы холодного водоснабжения
1.1.5 Выбор материала труб для устройства внутренней водопроводной сети системы холодного водоснабжения
1.1.6 Гидравлический расчёт внутренней водопроводной сети системы холодного водоснабжения
1.1.7 Определение требуемого напора во внутренней системе холодного водоснабжения
1.2 Внутренняя система водоотведения жилого дома
1.2.1 Устройство и монтаж внутренней система водоотведения жилого дома
1.2.2 Построение аксонометрической схемы внутренней системы водоотведения
1.2.3 Расчёт расходов сточных вод на участках внутренних и внутримикрорайонных водоотводящих сетей
1.2.4 Выбор материала труб для устройства внутренних и внутримикрорайонных водоотводящих сетей
1.2.5 Гидравлический и геодезический расчёты внутренних и внутримикрорайонных водоотводящих сетей
1.2.6 Построение продольного профиля трассы внутримикрорайонной водоотводящей сети
2. Системы водоснабжения и водоотведения населённого пункта
2.1 Система водоснабжения населённого пункта
2.1.1 Назначение и устройство системы водоснабжения населённого пункта
2.1.2 Определение суммарного суточного водопотребления
2.1.3 Определение объёма резервуаров чистой воды
2.1.4 Трассировка наружных водопроводных сетей
2.1.5 Расчёт схемы предварительного потокораспределения
2.1.6 Выбор материала труб для устройства наружных водопроводных сетей
2.2 Система водоотведения населённого пункта
2.2.1 Назначение и устройство системы водоотведения населённого пункта
2.2.2 Определение суммарного суточного расхода сточных вод
2.2.3 Трассировка наружной водоотводящей сети
2.2.4 Выбор материала труб для устройства наружной водоотводящей сети
2.2.5 Расчёт расходов сточных вод на участках уличной водоотводящей сети
2.2.6 Гидравлический и геодезический расчёты наружной водоотводящей сети
ЗАКЛЮЧЕНИЕ .
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ 1 План типового этажа жилого дома (М 1:100)
ПРИЛОЖЕНИЕ 2 План подвала жилого дома (М 1:100)
ПРИЛОЖЕНИЕ 3 Аксонометрическая схема внутренней системы холодного водоснабжения (В1)
ПРИЛОЖЕНИЕ 4 Аксонометрическая схема внутренней системы водоотведения (К1)
ПРИЛОЖЕНИЕ 5 Спецификация устройств и оборудования внутренних систем холодного водоснабжения и водоотведения
ПРИЛОЖЕНИЕ 6 Генплан жилого микрорайона с инженерными сетями В1 и К1
ПРИЛОЖЕНИЕ 7 Продольный профиль трассы внутримикрорайонной водоотводящей сети
ПРИЛОЖЕНИЕ 8 Генплан населённого пункта с инженерными сетями В1 и К1

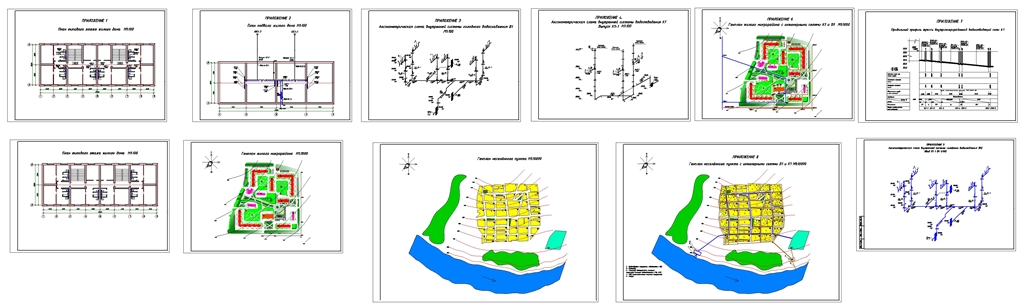

Состав: Расчёт расходов воды на участках внутренней водопроводной сети системы, Подбор водомерного устройства для внутренней водопроводной сети системы холодного водоснабжения , Внутренняя система водоотведения жилого дома , Расчёт расходов сточных вод на участках внутренних и внутримик-рорайонных водоотводящих сетей , Выбор материала труб для устройства внутренних и внутримикрорайонных водоотводящих сетей , Системы водоснабжения и водоотведения населённого пункта. Язык документа
