Проектирование внутренних систем водоснабжения и водоотведения в жилом здании (Этажность – 9.)

0
0
5
0
0
60

НИУ МГСУ
Кафедра «Водоснабжения и водоотведения»

КУРСОВОЙ ПРОЕКТ по дисциплине «Основы водоснабжения и водоотведения»
Тема «Проектирование внутренних систем водоснабжения и водоотведения в жилом здании»
Москва 2023

Исходные данные для проектирования жилого дома (из задания):
1. Назначение зданий – жилое
2. Количество зданий – 1.
3. Количество секций в здании – 1.
4. Этажность – 9.
5. Высота этажа – 2,9 м.
6. Высота подвала или технического подполья –2,9 м.
7. Превышение отметки пола 1-ого этажа над отметкой планировки – 0,4 м.
8. Заселенность чел/кв – 2,9.
9. Глубина промерзания грунта – 1,3 м.
10. Гарантийный напор в сети городского водопровода – 0,1 МПа.
11. Диаметр сети городского водопровода – 300 мм.
12. Диаметр коллектора городской канализации – 400 мм.
13. Глубина городского канализационного колодца – 3 м.

1.ОГЛАВЛЕНИЕ

ЗАДАНИЕ……………....................................................................................................... 2
2.ВВЕДЕНИЕ…………..................................................................................................... 5
3. ВНУТРЕННИЕ СИСТЕМЫ ВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ…......6
3.1 Обоснование принятых систем водоснабжения и водоотведения и их основные параметры ...........................................................................................................................6
3.1.1 Водопровод холодной воды .....................................................................................7
3.2. Конструирование системы холодного водопровода ...............................................8
3.2.1 Водоразборная арматура...........................................................................................8
3.2.2 Водопроводная сеть ..................................................................................................9
3.2.3 Внутриквартальные сети ..........................................................................................9
3.2.4 Трубопроводная арматура ........................................................................................9 3.2.5 Поливочный водопровод.........................................................................................10 3.3 Определение расчётных расходов для жилого здания............................................10
3.4 Водопроводная сеть ...................................................................................................12 3.5 Расчёт ввода ................................................................................................................13 3.5.1 Расчёт водосчётчика ...............................................................................................14 3.5.2 Подбор повысительных насосов ...........................................................................15
3.6 Система канализации ................................................................................................19 3.6.1 Расчёт вертикальных трубопроводов....................................................................21 3.6.2 Расчёт горизонтальных трубопроводов ...............................................................22
4. ЗАКЛЮЧЕНИЕ............................................................................................................23
5. БИБЛИОГРАФИЧЕСКИЙ СПИСОК........................................................................24
6. ПРИЛОЖЕНИЕ А .......................................................................................................25


Сообщить о проблеме
Автор
user-avatar user-7963128
Дата
09.10.2025
Язык
Русский
Состав

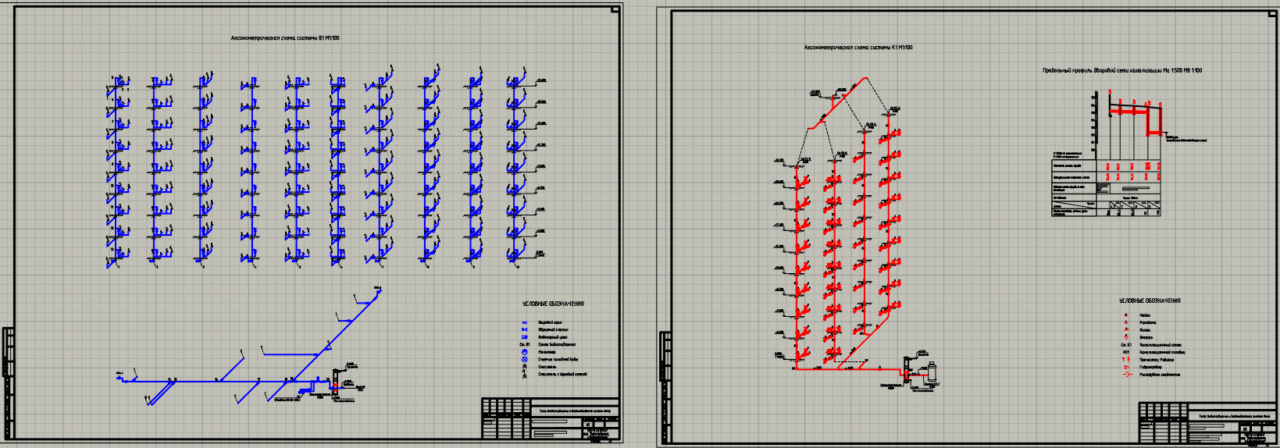

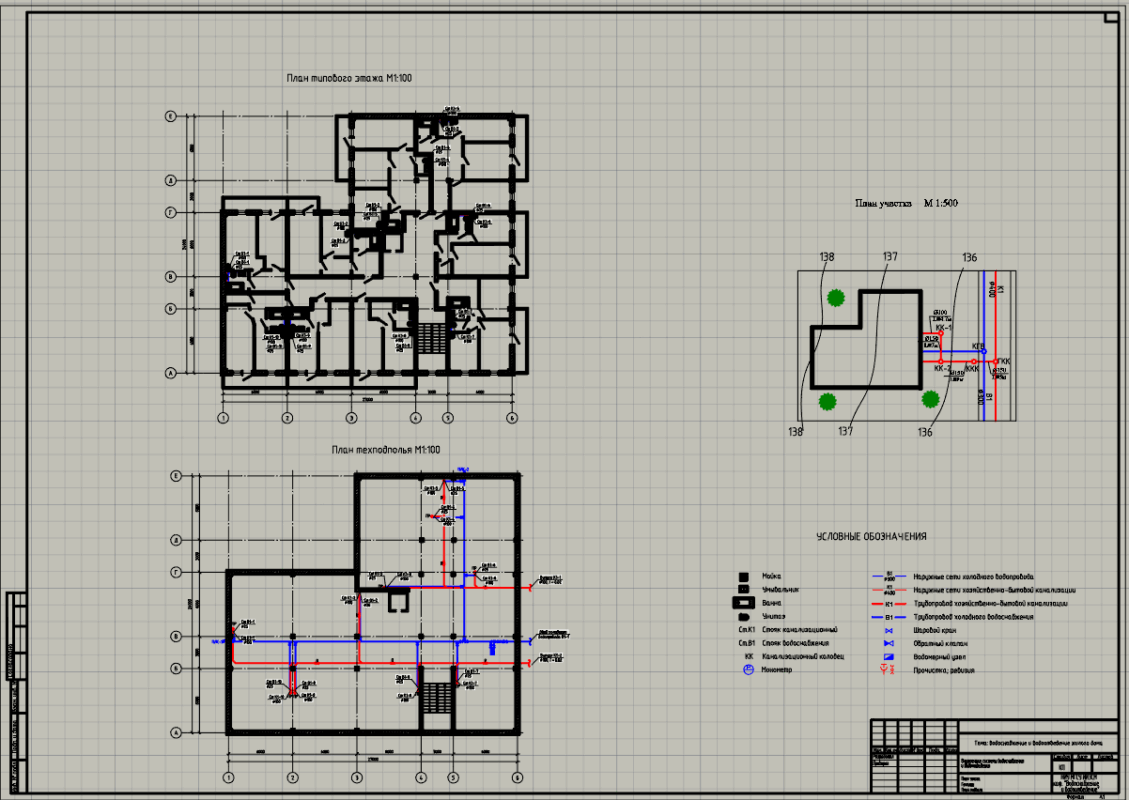

план этажа и план подвала, аксонометрия К1 и В1, продольный профиль и генплан
