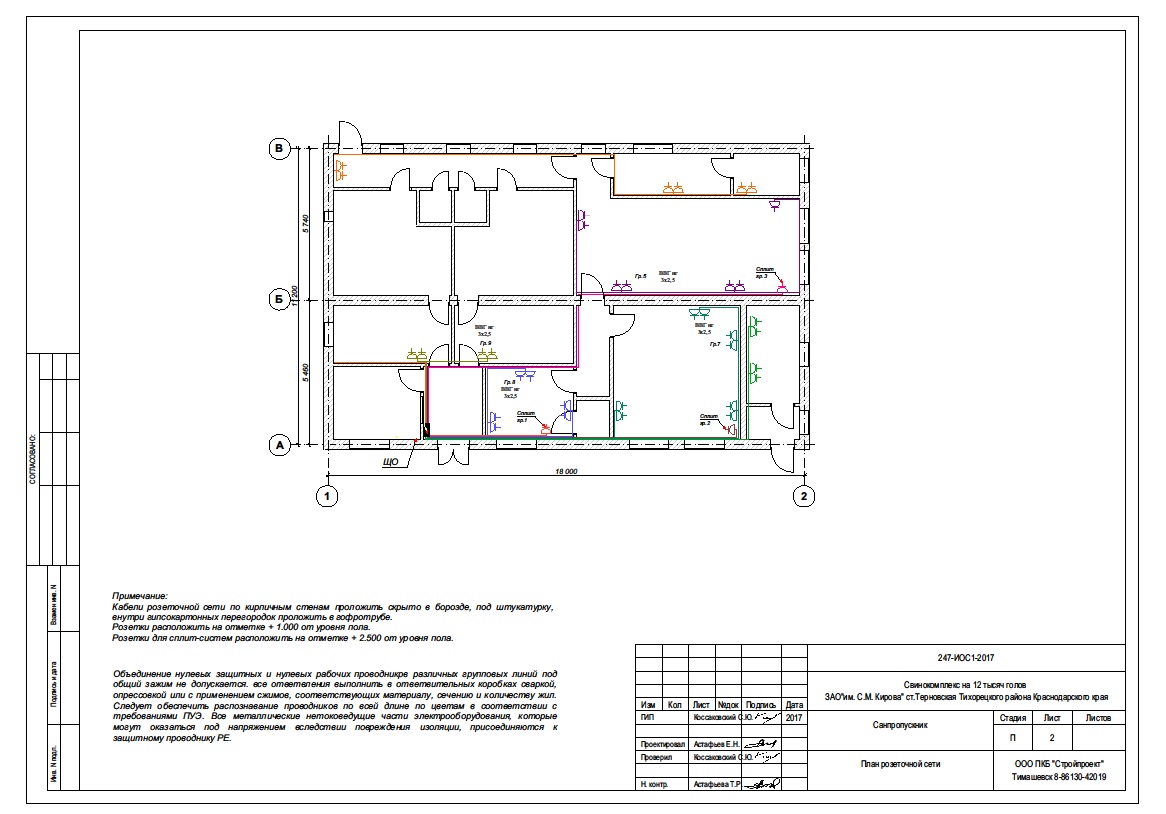

Элетроосвещение здания санпропускника на свиноферме

Полный комплект чертежей ИОС1 здания санпропускника свинофермы. Прошел негосударственную экспертизу.
Характеристика объекта
Проект внутреннего электроснабжения здания санпропускника "Свинокомплекс на 12 тысяч голов ЗАО "им.Мичурина", выполнен на основании задания на проектирование и в соответствии с представленными планами
строительной части.
Проект включает в объем:
1.Внутреннюю электропроводку проектируемых помещений.
2.Грозозащиту.
3.Контур заземления.
1.2.Основания для проектирования:
-техническое задание на проектирование.
- планы строительной части, технологическая часть архитектурных решений.
1.3.Основные показатели:
Основные показатели проекта:
Используемое напряжение - 220В, 380В.
Установленная мощность-22,6кВт.
Расчетная мощность-15 кВт.
Расчетный ток - 35 А.
Коэффициент мощности-0,92.
Категория надежности - 2.
Т.макс.- ЗООО час.
Предполагаемый годовой расход электроэнергии-62 000 кВтчас в год
Наружных контуров заземлений - 1 шт.

2.1. Схема электроснабжения
Электроснабжение санпропускника осуществляется от КТП 0,4
2.2. Щиты
Питание здания предусмотрено ЩО. ЩО установлен в коридоре. Приняты меры по недоступности к ним посторонних лиц. Питание ЩО осуществляется проводом марки СИП 2.
2.3.Учет электроэнергии
Учет электроэнергии осуществляется на КТП.

Состав: Комлект чертежей ИОС-1 Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Элетроосвещение здания санпропускника на свиноферме

Электрика Санпропускник.pln
