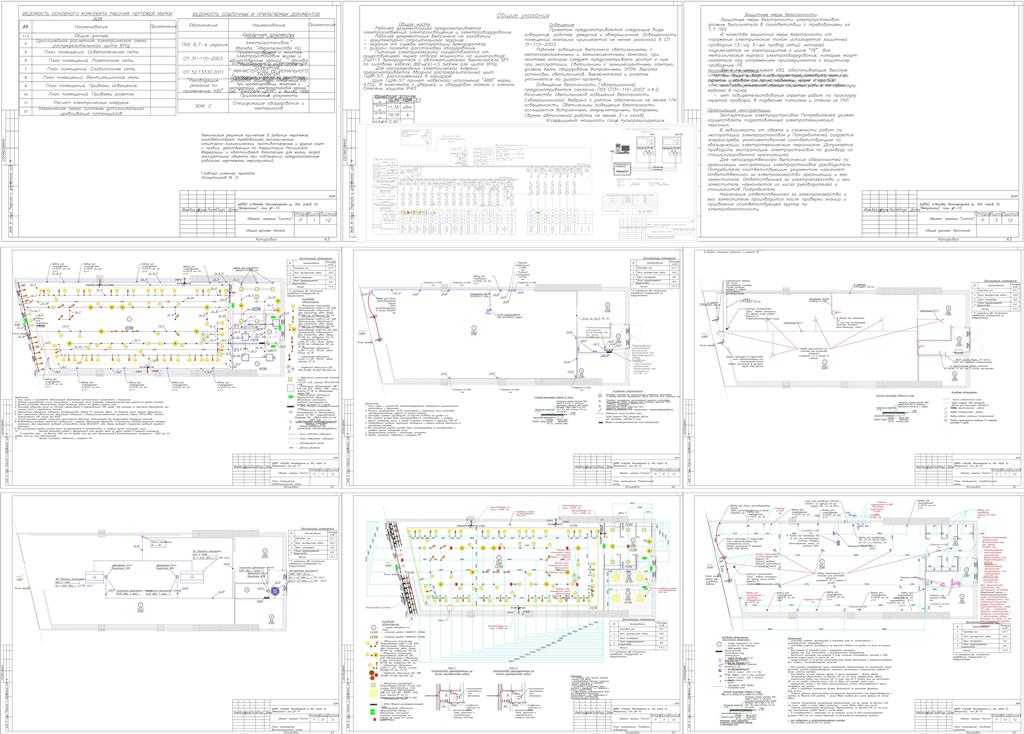

ЭОМ магазина

Общая часть
Рабочей документацией предусматривается электроснабжение электроосвещения и электрооборудования.
Рабочая документация выполнена на основании:
- архитектурно-строительного задания;
- задание от службы эксплуатации Арендодателя;
- дизайн-проекта расстановки оборудования.
Питание электроэнергией осуществляется от существующего ящика отбора мощности на шинопроводе 2ШП-5 Арендодателя с автоматического выключателя QF1 по силовому кабелю ВВГнг(A)-LS 5х16мм для щита ВРЩ.
Для распределения электрической энергии предусматривается вводной распределительный щит 1ЩМ-57, расположенный в коридоре.
Щит 1ЩМ-57 принят навесного исполнения "АВВ" марки AT52, в комплекте с дверцей, и оборудован замком с ключом. Степень защиты IP43.

Основные данные:
Щит 1ЩМ-57

Учет электроэнергии
Контрольный учет электроэнергии осуществляется трехфазным счетчиком энергии прямого включения Меркурий 230 ART-01 5-60А, установленного в щите.

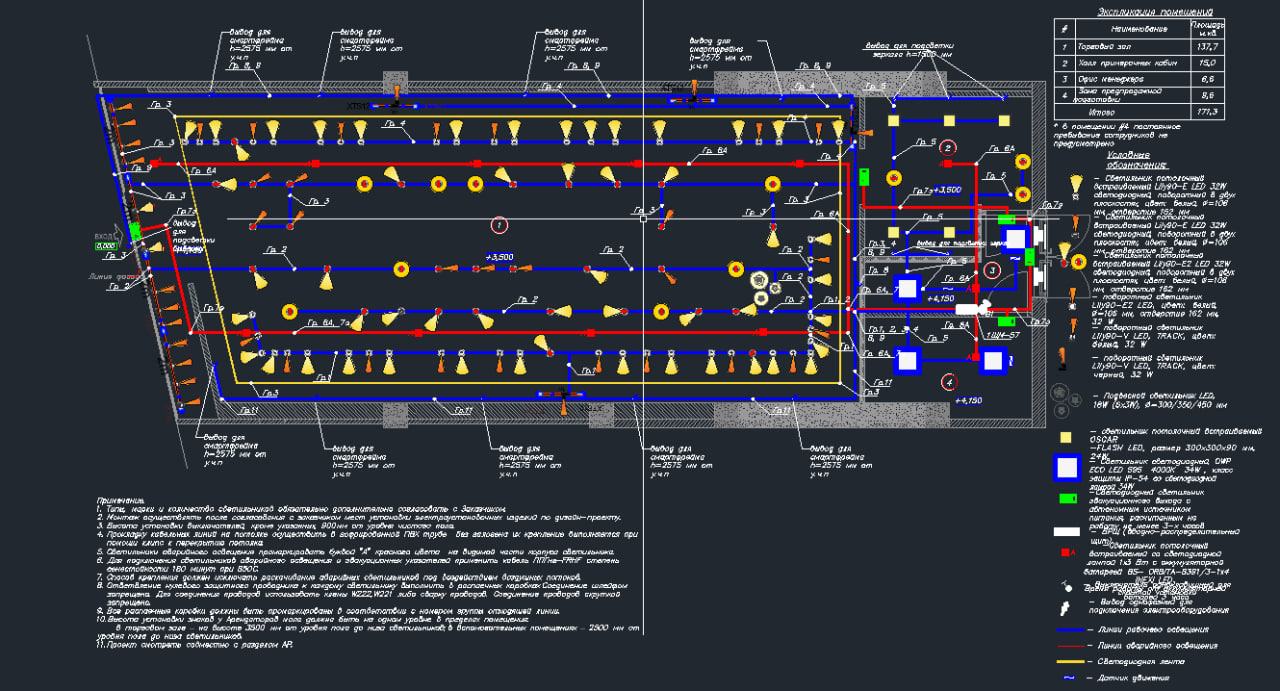

Электрооборудование
Основными потребителями электроэнергии являются:
· электроосвещение;
· розеточная сеть;
· электроприемники системы ОВК.
Светильники и электроустановочные изделия (электрооборудование) выбраны в соответствии с функциональным назначением помещений, их исполнение, способ установки, класс изоляции и степень защиты соответствуют номинальному напряжению и условиям окружающей среды.
Групповые сети выполняются негорючим кабелем марки ППГнг-HF, ППГнг-FRHF, прокладываемым в гофрошланге и пластмассовой трубе, имеющих сертификат пожарной безопасности в соответствии с НПБ-246-97.
Сечение проводов и кабелей выбрано в соответствии с гл.1.3 ПУЭ по условию нагрева длительным расчетным током и проверено по потере напряжения сети, соответствию току выбранного аппарата защиты, условиям окружающей среды.
Горизонтальные участки прокладываются за подвесным потолком и в полу, вертикальные участки по металлическому каркасу сборных перегородок за гипсокартоном.
