Электроснабжение магазина внешнее и внутренние

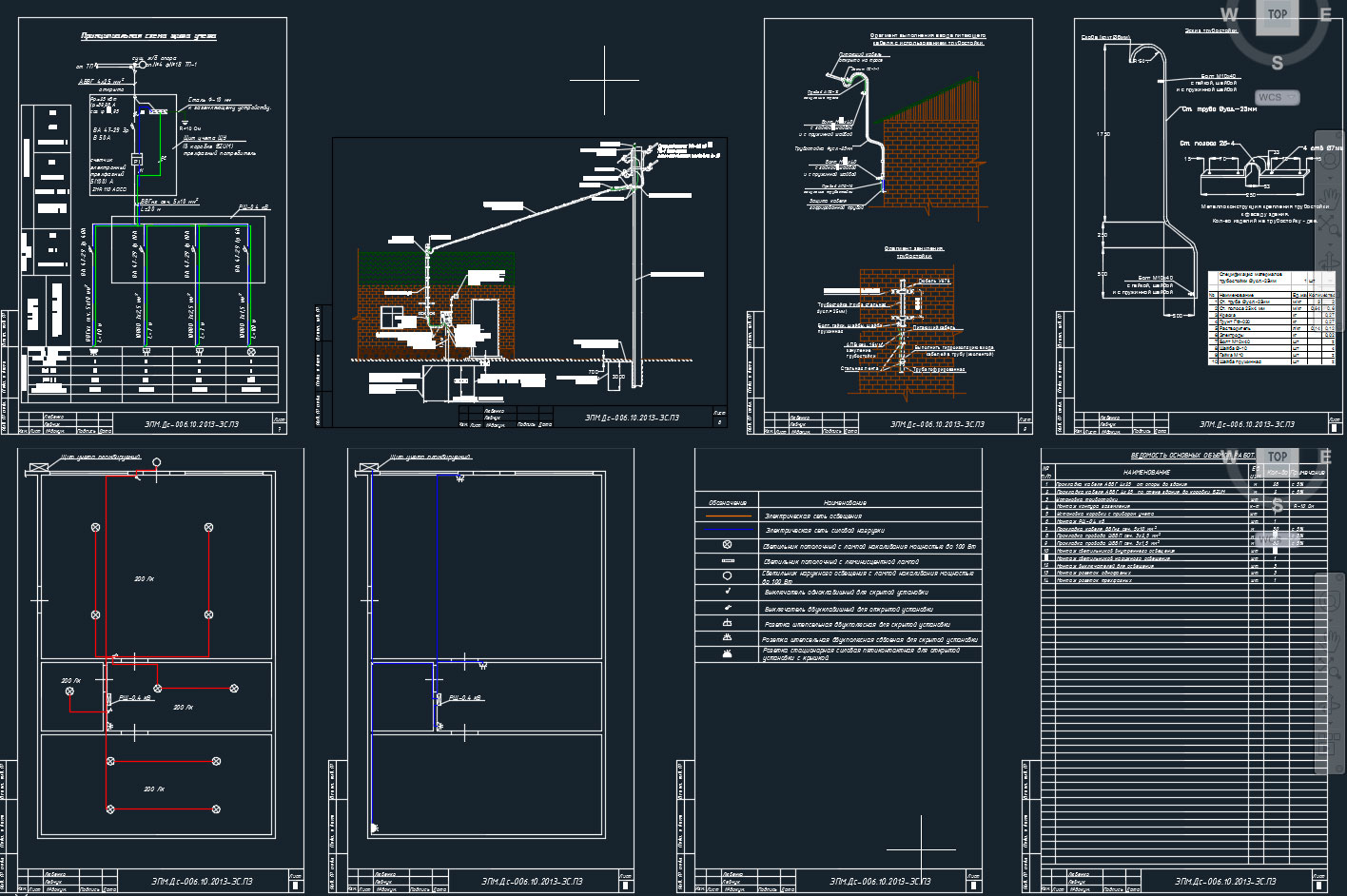

однолинейные схемы и планы магазина, схемы силовой нагрузки и электрического освещения, расчет и выбор коммутационных аппаратов

Напряжение питающей сети - 380 В переменного тока.
Установленная мощность - 25 кВт
Расчетный ток 39,98 А (cos ϕ =0,95)
Категория надежности электроснабжения - третья.
Район по скоростному напору ветра IV (скорость ветра Vmax=36 м/с, рис.2.5.1 ПУЭ);
Район по толщине стенки гололеда IV (нормативная толщина стенки гололеда для высоты 10 м над поверхностью земли - 25 мм, рис. 2.5.2 ПУЭ);
Средняя продолжительность гроз 60-80 часов в год.
Электроснабжение магазина, согласно техническим условиям, осуществляется от ближайшей существующей опоры №4 ф№18 ТП-1 Дц-6ф. Подключение объекта выполняется кабелем АВВГ сеч. 4х25 мм² с Iдоп. = 80 А, длиной 25 м и прокладывается открыто от опоры до здания магазина. На здании магазина необходимо установить трубостойку для обеспечения необходимого габарита с поверхностью земли. Линия ф№18 выполнена кабелем ААШв сеч. 3х70+1х50 мм² от ТП-1 до оп.№1 длиной 30 м и проводом А-25 от оп.№1 до оп.№4 длиной 93 м. При прокладке кабеля АВВГ 4х25 мм² до прибора учета на высоте менее 2,5 м от поверхности земли необходимо проложить его в гофротрубе для защиты провода от механических повреждений.
На внешней стене здания магазина установить щит учета таким образом, чтобы расстояние до клемм прибора учета было 1,4-1,7 м от поверхности земли, в котором перед прибором учета установить автоматический выключатель АВ 47-29 3р с Iном.=50А. Счетчик учета активной электроэнергии принят трехфазный, электронный 1 кл. точн. с Iн=5-100А. После прибора учета (в РЩ-0,4 кВ) установить автоматические выключатели ВА 2000 для электроприемников и осветительной нагрузки.
Электрические проводки внутреннего электроснабжения выполняются кабелями с медными жилами типа ВВГнг с негорючей изоляцией и пониженным дымо- и газовыделением, с прокладкой скрыто за подвесными потолками, под штукатуркой или в ПВХ кабель-каналах. Во всех распределительных силовых и осветительных электропроводках 220В предусмотрена прокладка нулевого защитного проводника "РЕ".
Проектом предусматривается рабочее освещение. Освещенность в помещениях принята в соответствии с требованиями СанПин МЗиСЗ ПМР 2.1.3.2956-07 "Санитарные правила" и требованиями СНиП ПМР 23-02-03 "Естественное и искусственное освещение" В качестве источников света для рабочего освещения применяются светильники с люминисцентными лампами типа ЛДЦ с улучшенной цветопередачей.
Запитать РЩ-0,4 кВ необходимо кабелем ВВГнг сеч. 5х6 мм², а однофазные электроприемники кабелем ВВГнг сеч. 3х2,5 мм². Освещение в магазине обеспечивается светильниками с люминисцентными лампами ЛБ-20 по 4 шт. в каждом светильнике. Питающий проводник для освещения выбран кабель ВВГ 3х1,5 мм².

Состав: Схемы электроснабжения, планы силовой и осветительной нагрузки Язык документа
