Электроснабжение 2-х этажного магазина

0
1
294
3
0
40

Проектная документация раздела ИОС1. Электроснабжение магазина 2 этажа. Розетки - освещение

1. Проектом предусматривается устройство защиты здания от прямых ударов молнии (внешняя молниезащитная система - МЗС). МЗС состоит из молниеприемников, токоотводов и заземлителей.
2. Заземляющее устройство является общим для системы уравнивания потенциалов, защитного заземления, защиты от статического электричества и защиты от прямых ударов молнии.
3. Заземляющее устройство обеспечивает:
- защиту от статического электричества;
- заземление оборудования;
- защиту от прямых ударов молнии и заноса высоких потенциалов.
4. Допустимая величина сопротивления системы защитного заземления объекта должна быть не более 10 Ом. Если сопротивление защитного заземления после монтажа превысит нормируемое значение, необходимо произвести дополнительную забивку вертикальных электродов.
5. Система заземления и уравнивания потенциалов состоит из контура заземления - заземляющего устройства, состоящего из вертикальных стальных электродов - проката стального оцинкованного круглого диаметром 18 мм L=5 м и соединяющего их горизонтального заземлителя из стальной полосы 50х5, проложенной горизонтально на глубине 0,5 м.
6. В качестве молниеприемника используется металлическая сетка по крыше с размерами ячейки 10х10 м, которая с помощью токоотводов присоединяется к контуру заземления молниезащиты. Металлическая сетка выполняется из стали круглой оцинкованной ∅10 мм. Узлы сетки должны быть соединены сваркой. Выступающие над крышей металлические элементы (трубы, вентиляционные устройства) должны быть присоединены к молниеприемной сетке.
7. Токоотводы из стали оцинкованной ∅10 мм проложить по стене открыто со средним шагом 10 м и присоединить на сварку непосредственно к молниеприемной сетке на крыше. Токоотводы соединить с контуром заземления здания.
8. После монтажа все открытые стальные проводники и сварные швы в земле подлежат окраске в два слоя.
9. Внешняя молниезащитная система соединяется с главной заземляющей шиной (ГЗШ).
10. Все трубопроводы и запорная арматура должны представлять непрерывную электрическую цепь.
11. Система уравнивания потенциалов согласно п.1.7.82 ПУЭ осуществляется путем соединения между собой всех заземляющих устройств, а также следующих проводящих частей:
- нулевые защитные проводники ;
- металлическую трубу, водовода, труб теплоснабжения на вводе в здание и сооружения;
- заземляющие устройства молниезащиты.
12. В качестве проводника для системы уравнивания потенциалов используется полоса 50х5, соединенная с ГЗШ.
13. Для уравнивания потенциалов все открытые проводящие части должны быть электрически соединены между собой и присоединены к заземляющему устройству, для этого необходимо предусмотреть на запорной арматуре , электрическое соединение при помощи перемычки ПГС.
14. Монтаж вертикальных электродов, а также их соединение со стальной полосой 50х5 осуществлять согласно типовому проекту А01-08. Места соединений обработать антикоррозионной токопроводящей смазкой и заизолировать антикоррозионной лентой.
15. Монтаж заземляющих устройств выполнить согласно СНиП 3.05.06-85.



Автор
lyaminkv
Дата
20.05.2019
Язык
Русский
Состав

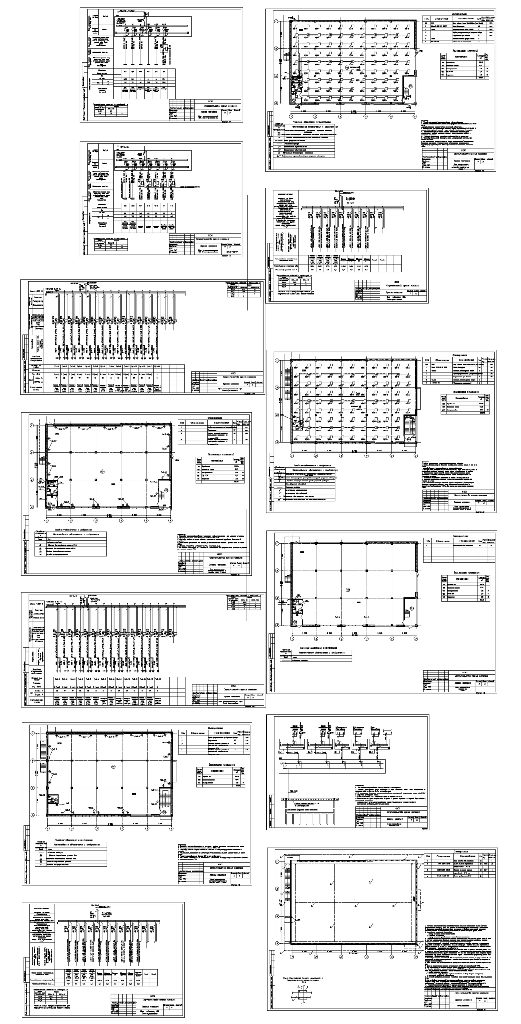

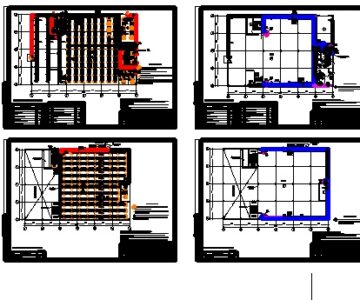

Однолинейные схемы, план силовой сети, план сети освещение, заземление , молниезащита
Софт
Содержимое архива
  • ИОС1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
