Электроснабжение и освещение магазина

Электроснабжение и освещение магазина в торговом центре. Для распределения электрической энергии магазина предусматривается распределительный щит ЩР - щит навесного исполнения h=1,8м от уровня пола.
Питание щита ЩР-1.05152 реализовать от существующего кабеля ВВГнг-LS 5x25. Напряжение питающей сети 380/220. В 4 РЩ-1.1 Арендадателя дополнительно устанавливается автомат 63А кат. В для защиты вводного кабеля. Система нейтрали TN-S. Категория электроснабжения - 3.
Щит ЩР-1.05152 принят навесного исполнения. Щит скомплектован автоматическими выключателями фирмы ABB серии S201. Учет электроэнергии магазина осуществляется при помощи счетчика Меркурий.
Для розеточной сети предусмотрены выделенные однофазные трехпроводные электрические группы с глухозаземленной нейтралью напряжением 220В, 50Гц, выполняемые кабелем марки ВВГнг(А)-HF. Прокладку кабелей выполнить сменяемой скрыто:
- за конструкцией стен в ПВХ трубе
- за подвесным потолком в ПВХ трубе, в лотке.
- в подготовке пола в ПНД трубе
Для электрического освещения предусмотрены выделенные однофазные трехпроводные электрические группы с глухозаземленной нейтралью напряжением 220В, 50Гц, выполняемые кабелем марки ВВГнг(А)-HF (аварийное - ВВГнг(А)-FRHF). Прокладку кабелей выполнить сменяемой скрыто
- за подвесным потолком в ПВХ трубе, в лотке
- за г/к конструкцией стен в ПВХ трубе.
Все трубы прокладываемые за подвесными потолками и по каркасам перегородок выполнены из материалов не поддерживающих горение и имеют сертификат пожарной безопасности в соответствии с НПБ-246-97.
Сечение проводов и кабелей выбрано в соответствии с гл.1.3 ПУЭ по условию нагрева длительным расчетным током и проверено по потере напряжения сети, соответствия току выбранного аппарата защиты, условиям окружающей среды.
Проектом предусматриваются рабочее и аварийное и эвакуационное освещение. Аварийное освещение выполняется в соответствии с требованиями ПТЭЭП, СП52.13330.2011, ГОСТ Р 12.4.026-2001, ПУЭ.
Освещенность помещений принимается не менее указанной в СП 52-13330-2011. Применять светильники с cos f не ниже 0,92. Освещение помещений выполнено светодиодными лампами, при монтаже которых следует предусматривать доступ эксплуатации к ним. Высота установки выключателей и розеток принимается по дизайн-проекту и уточняется по месту с Заказчиком. Аварийное и эвакуационное освещение питаются отдельной группой. При пропадании рабочего напряжения световые указатели автоматически переключаются на встроенные аккумуляторные батареи с режимом работы не менее 1 часа, светильники аварийного освещения - на встроенные аккумуляторные батареи не менее 1 часа. Прокладка одиночных кабельных линий системы АО, эвакуационных знаков и указателей осуществляется в трубах ПВХ, их крепление выполняется при помощи держателей-хомутов.

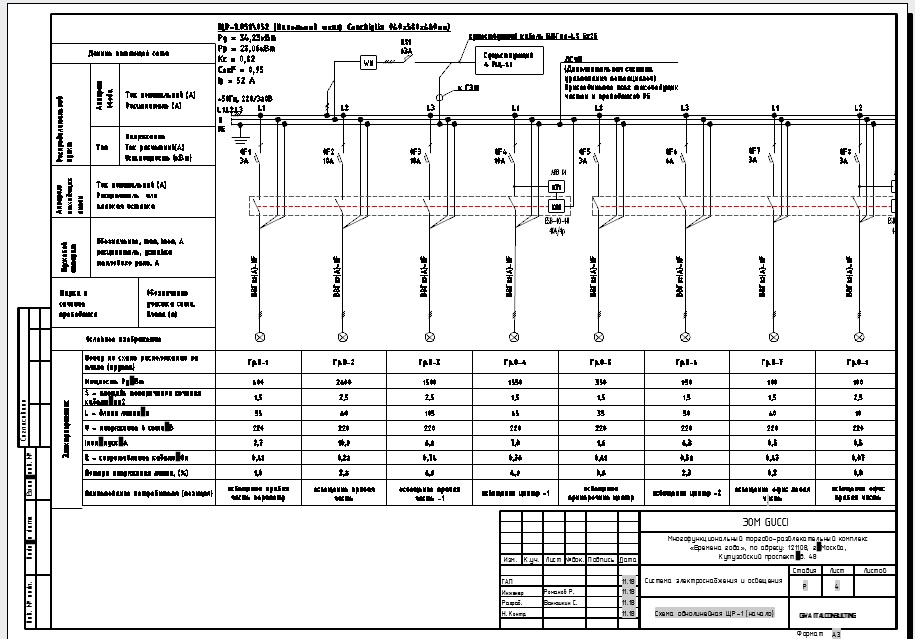

Состав: Титульный лист, Общие данные, планы, схема однолинейная, спецификация Язык документа

Софт: AutoCAD 13 SP1

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение и освещение магазина

Specification Electrical VG_GUCCI.xlsx
НАГРУЗКИ_Gucci Vremena Goda - Carichi elettrici_2018-12-04.xls
Electrical panel VG_GUCCI.xlsx
Filing_VG_GUCCI_electrical.dst
GUCCI_VG_Electrical_v11.pdf
03_GUCCI_VG_Electrical_schemes.dwg
