Внутреннее освещение и электроснабжение склад с АБК

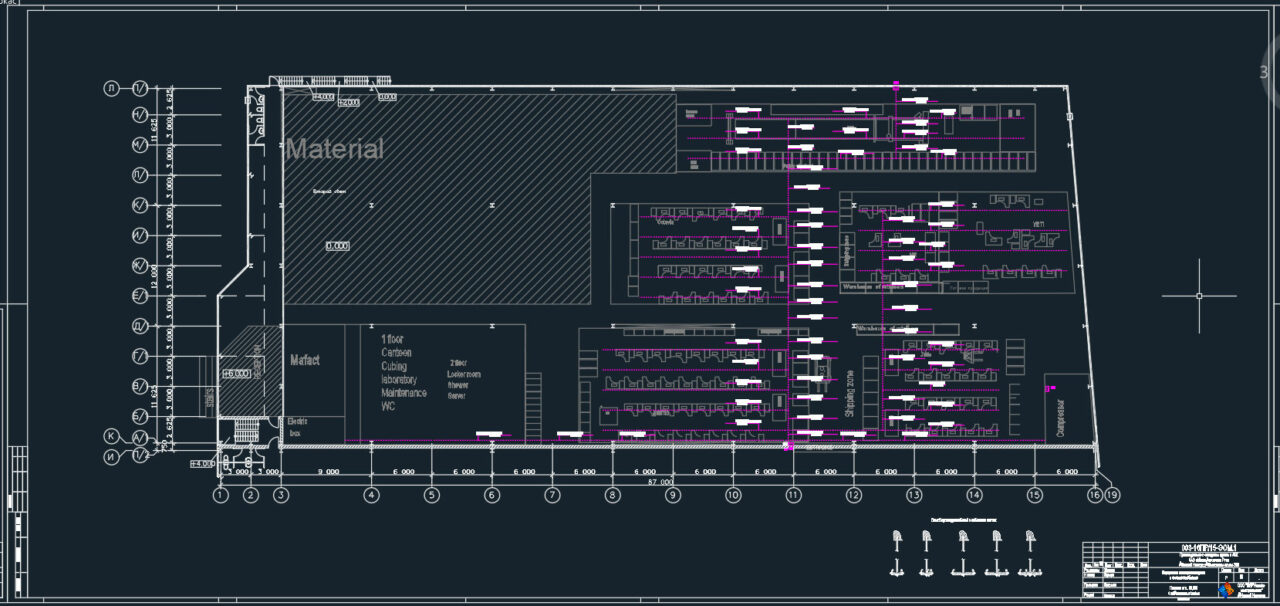

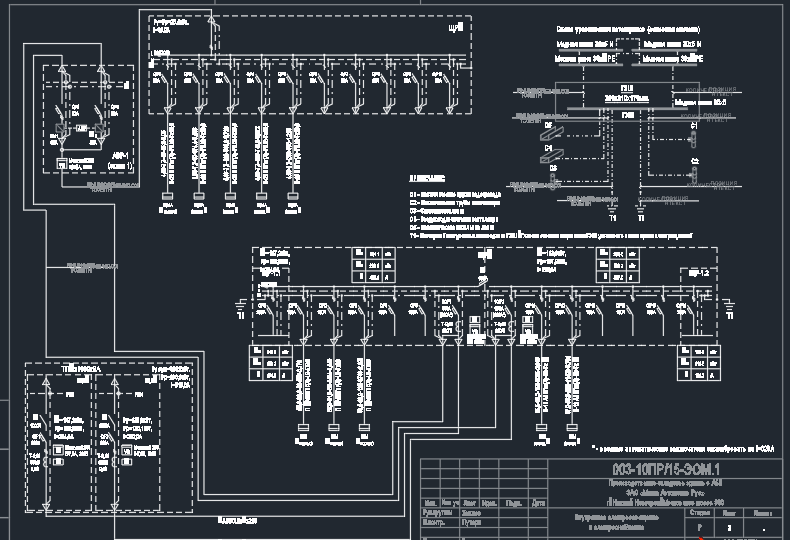

Производственно-складское здание с АБК Внутреннее освещение и электроснабжение 1 секции , однолинейная расчётная схема
Общие указания
Данный проект выполнен на основании:
- технического задания на проектирование,
- архитектурно-строительной части проекта,
- санитарно-технической части проекта,
- действующих норм и правил проектирования электрооборудования жилых и общественных зданий, СП 31-110-2003, ПУЭ изд. 6 и 7.
По степени обеспечения надежности электроснабжения основные электроприемники относятся ко II категории.
Напряжение сети 380/220В.
Проектом принята система заземления ТN-C-S.
Учет электроэнергии осуществляется счетчиками, расположенными в ЩР-1.1 и ЩР-1.2.
Монтажная организация должна обеспечить выполнение пункта 2.11.22 "Правил эксплуатации электроустановок потребителей" в части возможности пломбирования токовых цепей счетчиков и трансформаторов тока. Для обеспечения возможности проведения испытаний устанавливаются испытательные коробки типа ИК.
Основными силовыми потребителями являются токоприемники технологического оборудования.
Проектом выполнено освещение рабочих зон на высоте 3м.
Освещение выполнено светодиодными светильниками.
Типы светильников указаны на планах.
Номера групп освещения соответствуют номерам автоматов на щите.
Управление освещением выполняется с кнопок установленных на дверце ЩО.
Групповая сеть освещения выполняется кабелем марки ВВГнг(А)-LS (нераспространяющим горение) в стальных лотках.
Штепсельные розетки, устанавливаемые в помещениях, выбраны на ток 16 А с защитным контактом и имеющими защитное устройство, автоматически закрывающее гнездо при вынутой вилке.
Последующее включение в защитный проводник заземляющих контактов штепсельных розеток и светильников не допускается, ответвление защитного проводника к каждой розетке или светильнику должно выполняться, как правило, в ответвительной коробке.
Расчет освещенности выполнен по методу коэффициента использования и удельной мощности.
Величины освещенности приняты по СанПиН 2.2.1/2.1.1.1278-03 и указаны на плане.
