Внутреннее и наружное Электроснабжение Склада. Расчетная мощность электроприемников
390,0 кВт.

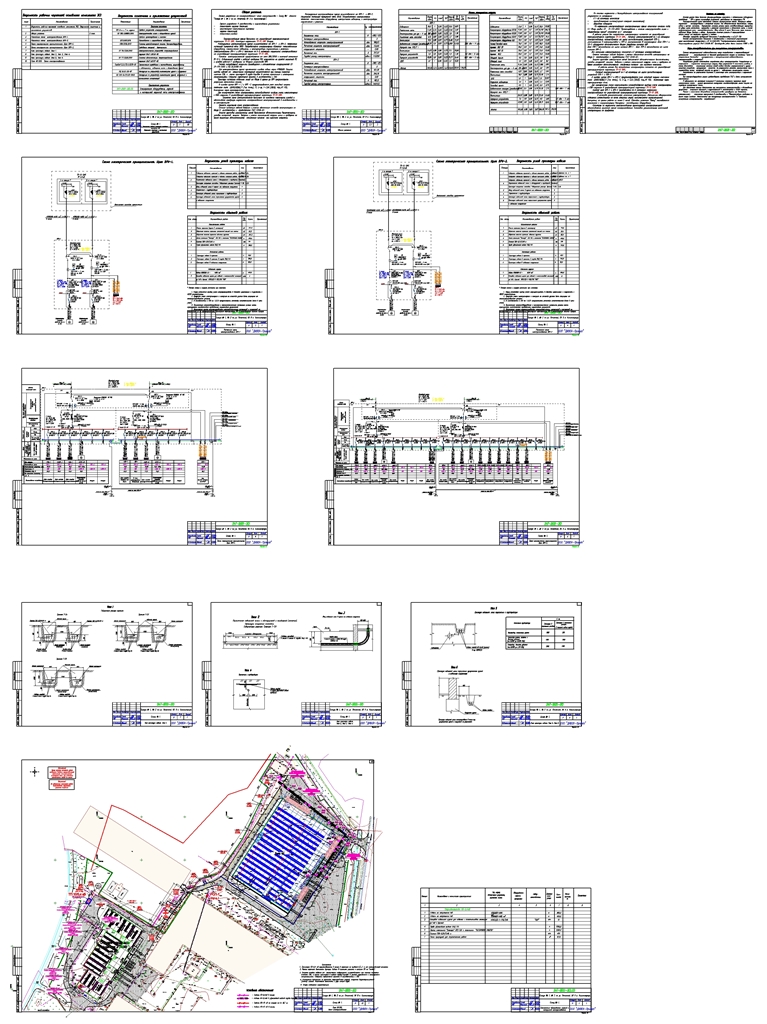

Проект разработан на электроснабжение I этап строительства - Склад №1 объекта "Склады № 1, в г.....
Проект разработан в соответствии с нормативными документами:
- технического задания Заказчика;
- архитектурно-строительных чертежей;
- задания технологов;
- технических условий.
Электроснабжение здания выполнено от существующей трансформаторной подстанции ТП-10 БМК. Категория надежности ТП-10 БМК вторая.
Распределение электроснабжения здания осуществляется от ВРУ-1 и ВРУ-2. Напряжение питающей трехфазной сети 380В. Потребителями электроэнергии являются: технологическое оборудование, электрическое освещение, и электроприборы подключаемые к розеткам. Электроснабжение ВРУ-1 и ВРУ-2 выполнено по II-й категории надежности электроснабжения от существующей трансформаторной подстанции ТП-10 БМК.
Питание электроприемников осуществляется от сети 380/220В с системой заземления ТN-С-S. Совмещенный нулевой и рабочий проводник РЕN разделяется на нулевой защитный РЕ и нулевой рабочий N проводники на вводном устройстве ВРУ.
Расчет потребляемой мощности производится с использованием коэффициентов СП 31-110-2003 и РД 34.20185-94.
Для электроснабжения здания применяются силовые кабели марки АПвБбШв. Защита силовых кабелей от механических повреждений осуществляется при помощи покрытия плитами ПЗК, а также прокладкой в трубе Kopoflex в местах пересечения с инженерными коммуникациями. Габариты пересечений принять в соответствии с ПУЭ.
Прокладку питающих кабельных линий от ввода в здание до ВРУ предусматреть раздельных огнестойких каналах.
В силовых щитах ВРУ -1 ) и ВРУ -2 предусматривается учет активной энергии счетчиком типа ЦЭ6803В(BM)/1 (1кл. точн.), 1Т, 3-ф., 1-7,5А (380В), 4пр.,М7 Р32, включенным через трансформаторы тока.
Для коммерческого учета электроэнергии устанавливаются приборы учета электроэнергии с GSM-модемами в существующей трансформаторной подстанции ТП-10 БМК.
Принятая схема электроснабжения выполнена на основании технических условий и обеспечивает требуемую надежность электроснабжения электроприемников в соответствии с их классификацией.
Принята радиальная схема электроснабжения.
Сечение питающих кабелей выбрано с учетом обеспечения качества электроэнергии на вводе в соответствии с требованиями ГОСТ 13109-97.
Защита групповых электрических сетей выполняется автоматическими выключателями, уставки аппаратов защиты выбраны с учетом максимальной нагрузки линии и проверены на время защитного автоматического отключения питания при коротком замыкании.
