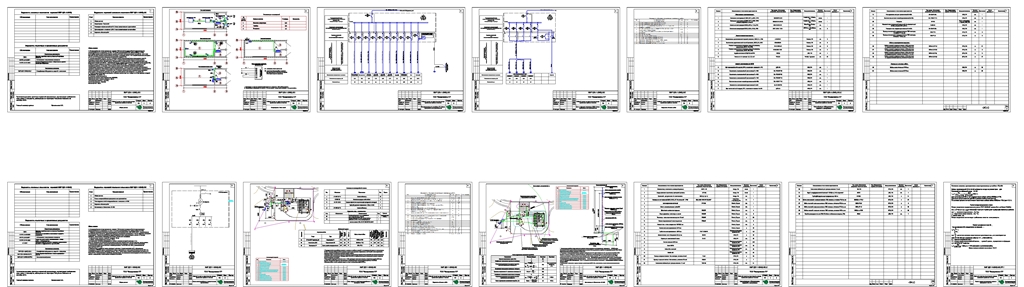

Электроснабжение склада временного хранения ГСМ в РК

Общие указания

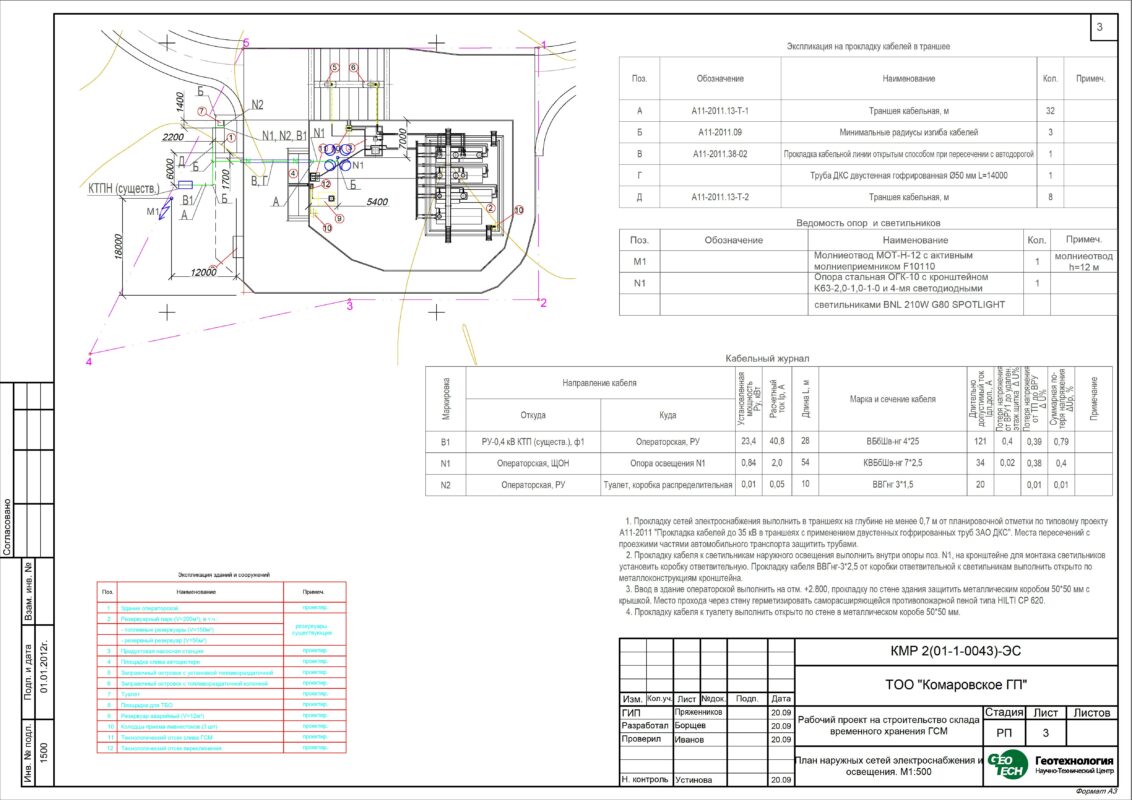

1. Электроснабжение склада временного хранения ГСМ запроектировано по III категории надежности электроснабжения на напряжение 0,4 кВ от РУ-0,4 кВ существующей КТПН кабелем ВБбШв-нг 4*25.
2. В тамбуре здания операторской запроектирована установка распределительного устройства - щита типа ЩРН-36 с автоматическими выключателями на вводе и отходящих линиях. Учет потребляемой электроэнергии - в РУ-0,4 кВ КТПН (существ.) счетчиком электрической энергии КТПН.
3. Система заземления принята TN-С-S, в качестве главной заземляющей шины используются шина РЕ распределительного устройства (комплектно с РУ). В здании операторской запроектирована система уравнивания потенциалов, объединяющая РЕN-проводник питающей линии, главную заземляющую шину распределительного устройства, металлический корпус здания и заземляющее устройство (смотри раздел ЭН).
4. Электрическое освещение выполнено согласно СН РК 2.04-02-2011, нормируемые освещенности по помещениям указаны на чертежах. В качестве источников света рабочего освещения используются светодиодные светильники. Управление рабочим освещением - выключателями по месту. Для аварийного освещения (освещения безопасности) один из светильников комнаты оператора комплектуется аккумуляторным блоком аварийного освещения постоянного типа. В качестве источников света эвакуационного освещения используется светодиодный указатель "выход", установленный на путях эвакуации - см. раздел ПС.
5. Проектом предусматривается отключение вытяжного вентилятора при пожаре по сигналу прибора пожарной сигнализации- см. раздел ПС.
6. Основные показатели проекта:
Напряжение силовых электроприемников -380/220В;
Напряжение осветительных установок - 220 В;
Установленная мощность - 23,4 кВт;
Расчетная мощность - 22,9 кВт;
Расчетный ток - 40,8 А.
