Склад хранения замороженных продуктов на 950 тонн

Ёмкость камеры хранения рассчитана на 1155 паллетомест или 953,7 тонн единовременного хранения, при загрузке 850 кг на паллет.
По функциональной пожарной опасности помещения проектируемого здания относится:
- камера холодильника – Ф5.2,
- бытовые помещения – Ф3.6,
- административные помещения – Ф4.3,
В состав склада входят:
- грузовая платформа;
- транспортный коридор с температурным режимом минус 5°С;
- одна камера хранения с температурным режимом минус 21°С (емкость по паллетоместам 1155 п/м)
- кабинет кладовщиков, бухгалтера, ветврача;
- помещение стоянки электроштабелеров, электропогрузчиков;
- помещение зарядки аккумуляторов;
- комната обогрева персонала;
- помещение сушки спецодежды;
- участок хранения грузовой тары (паллет);
- санузел.
Для хранения продукции принят стеллажный многоярусный способ хранения на паллетах. Стеллажи предусматриваются трехъярусные, максимальная масса паллеты с продукцией - 1,5 т.

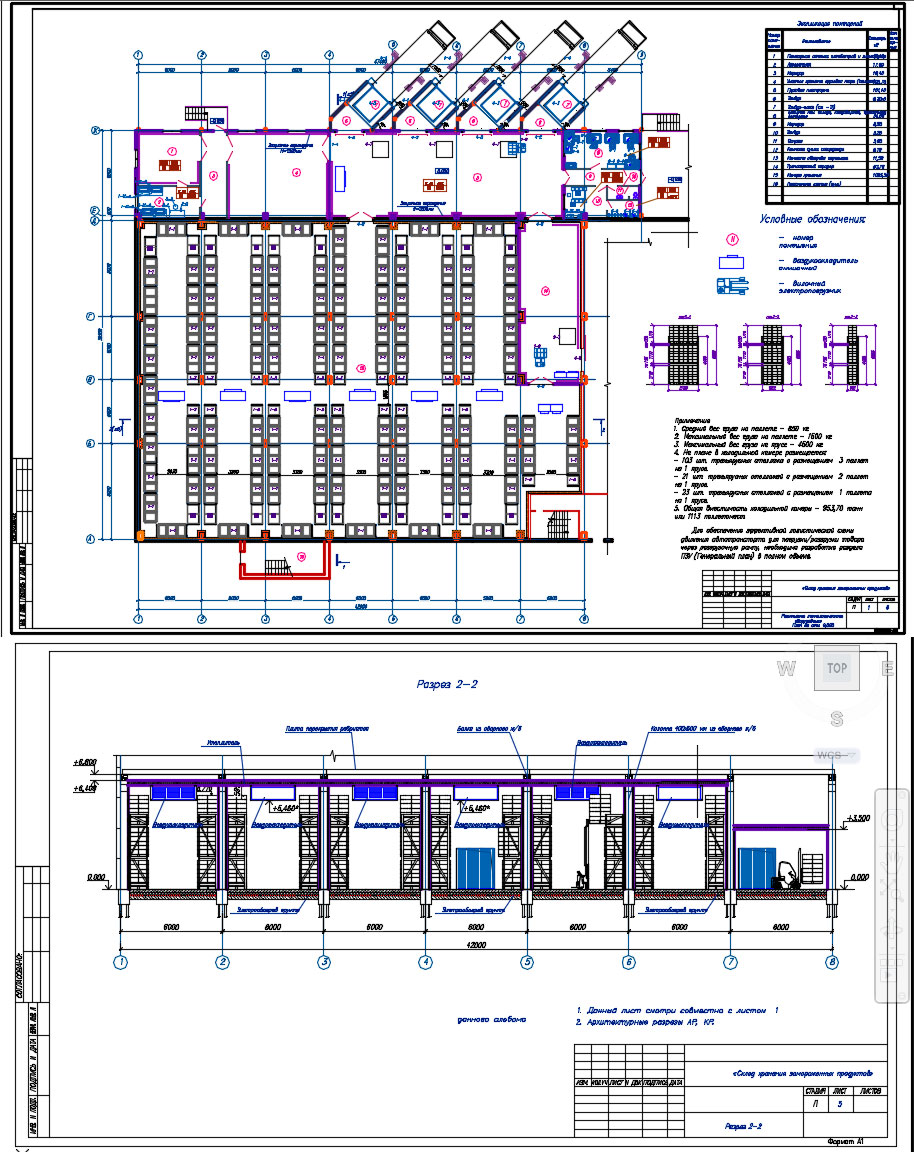

Состав: Технологические решения (План на отм. 0.000, План на отм. +4.000, Схема движения а/т, Разрезы, Технологическая схема, ПЗ, Спецификация) Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Склад хранения замороженных продуктов на 950 тонн

ПЗ_ТХ.doc
Спец_ТХ.doc
Склад хранения.dwg
