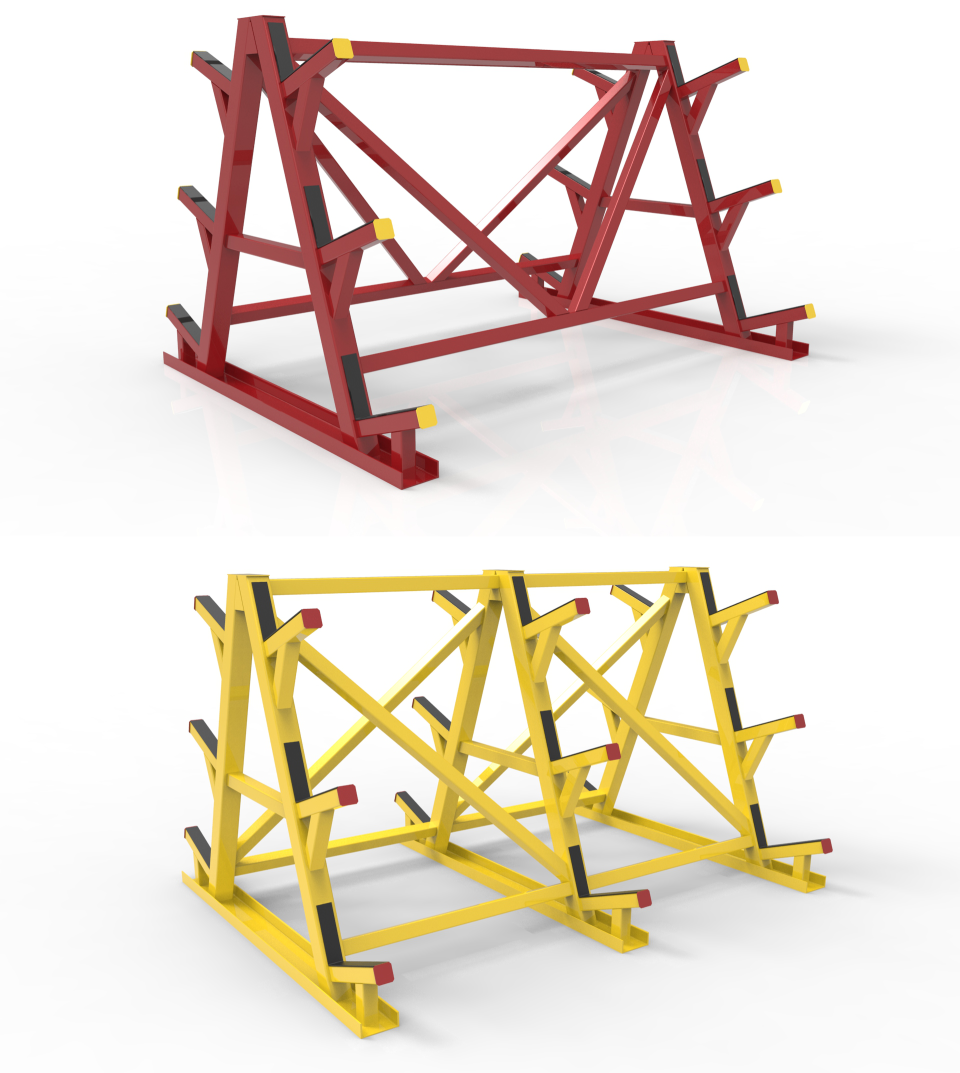

Стеллаж для хранения металлопроката (от арматуры до труб, швеллеров и т.д.). В проекте представлено 2 исполнения (двурамное и трёхрамное). Стенд изготовлен и прекрасно себя чувствует. Допустимая нагрузка на ярус до 8 тон.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стеллаж для хранения металлопроката нагрузка на ярус до 8 тон.
Стеллаж для хранения металлопроката нагрузка на ярус до 8 тон.
0
66
6869
60
1
50
Сообщить о проблеме
Автор
Константин Корюкин
Дата
12.11.2017
Язык
Русский
Состав
Полный проект (вборка + детали + чертежи)
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
Ёлка1.m3d
-
Заглушка.m3d
-
Заглушка топинга.m3d
-
Основа рамы.m3d
-
Рама.a3d
-
Рама.spw
-
Рама _ СХМ.42.01.00 СБ-01.cdw
-
Ребро.m3d
-
Сборка.a3d
-
Сборка.spw
-
Стеллаж складирования металлопроката _ СХМ.42.00.00 СБ-01.cdw
-
Стеллаж складирования металлопроката _ СХМ.42.00.00 СБ.cdw
-
Упор.m3d
-
подкос.m3d
-
подставка.m3d
-
раскос.m3d
-
раскос2.m3d
-
резиновая проставка.m3d
-
скат.m3d
-
труба мало.m3d
-
трубатоп.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
