Консольный стеллаж для хранения металлопроката

Консольный односторонний стеллаж для хранения металлопроката (круглого, профильного, трубного).
Габариты: Длина - 11000мм, Ширина - 1500мм, Высота - 2100мм

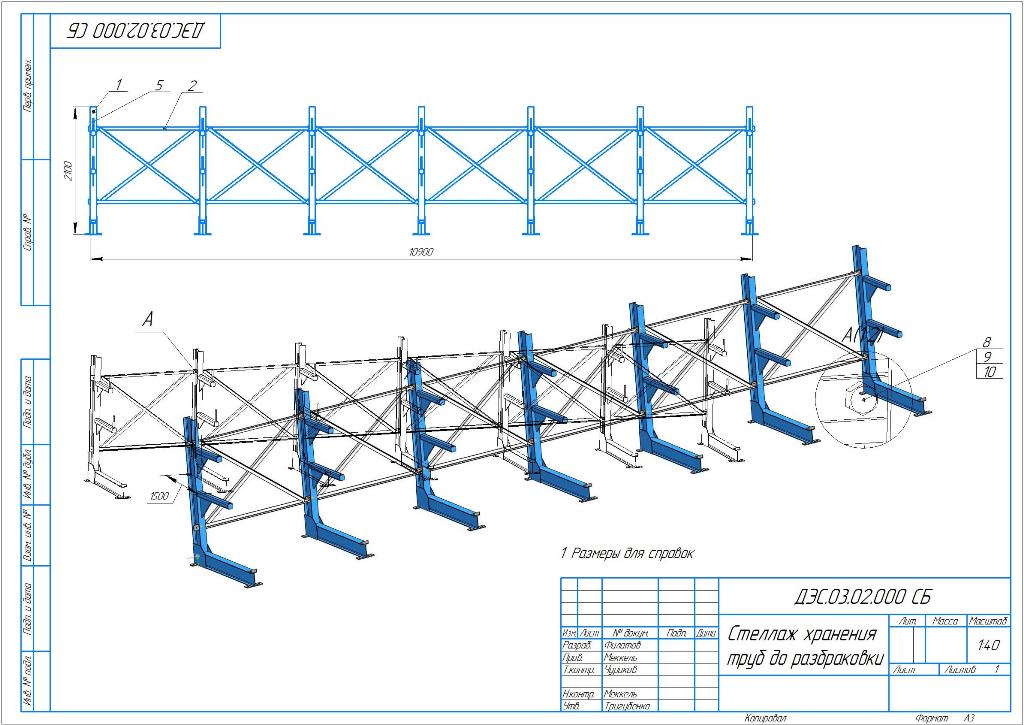

Состав: 3D-модель, Сборочный чертеж, Спецификация, Деталировка

Софт: КОМПАС-3D 18.1

Файлы:
консольный стеллаж/
консольный стеллаж/крест.m3d
консольный стеллаж/труба 80х80 L=600.m3d
консольный стеллаж/косынка.m3d
консольный стеллаж/ДЭС.03.02.100 СБ - Секция.cdw
консольный стеллаж/ДЭС.03.02.000 - Стеллаж хранения труб до разбраковки.spw
консольный стеллаж/секция.a3d
консольный стеллаж/раскос.a3d
консольный стеллаж/труба 80х80 L=800.m3d
консольный стеллаж/ребро.m3d
консольный стеллаж/ДЭС.03.02.105 - Косынка.cdw
консольный стеллаж/ДЭС.03.02.109 - Заглушка.cdw
консольный стеллаж/ДЭС.03.02.107 - Платик.cdw
консольный стеллаж/ДЭС.03.02.001 - Ограничитель.cdw
консольный стеллаж/ДЭС.03.02.000 СБ - Стеллаж хранения труб до разбраковки.cdw
консольный стеллаж/стойка.m3d
консольный стеллаж/ДЭС.03.02.100 - Секция.spw
консольный стеллаж/ДЭС.03.02.106 - Косынка.cdw
консольный стеллаж/клин.m3d
консольный стеллаж/основание.m3d
консольный стеллаж/ДЭС.03.02.200 СБ - Раскос.cdw
консольный стеллаж/платик.m3d
консольный стеллаж/ДЭС.03.02.200 - Раскос.spw
консольный стеллаж/уголок раскоса.m3d
консольный стеллаж/ДЭС.03.02.108 - Клин.cdw
консольный стеллаж/заглушка.m3d
консольный стеллаж/ограничитель.m3d
консольный стеллаж/подкос.m3d
консольный стеллаж/Косынка1.m3d
консольный стеллаж/стеллаж.a3d
