Электроснабжение склада сушки колбас

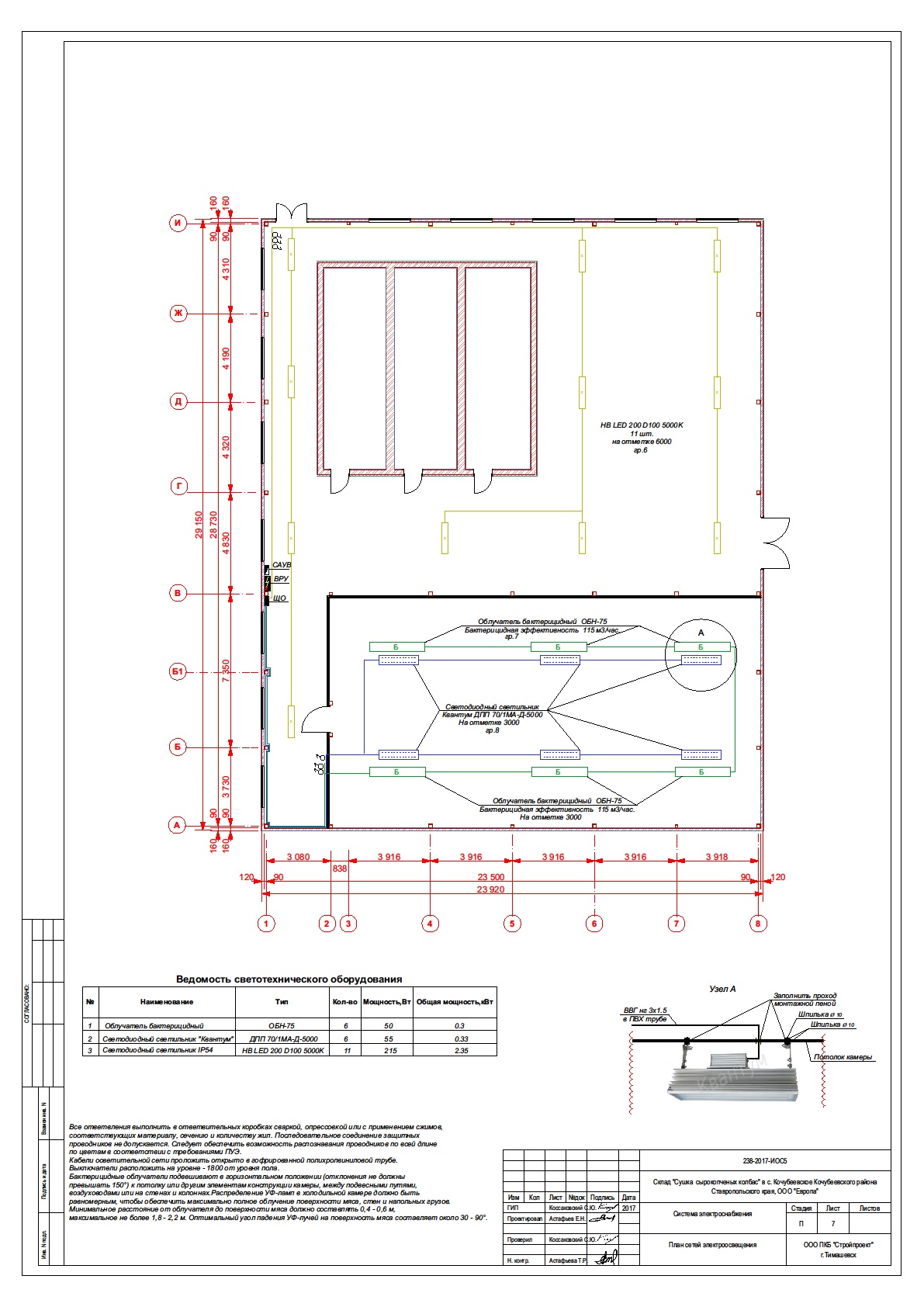

Склад сушки сырокопченых колбас. Электроснабжение, электроосвещение, общие данные пояснительная записка.
3D матрица конструкций самого склада.
Основными потребителями электрической энергии являются электроприемники технологического оборудования, поставляемого компанией «VEMAG», электроосве-щение и электроприемники приточно-вытяжной вентиляции.
Электроприемники с резкопеременной нагрузкой отсутствуют.
Нормальный режим работы характеризуется ровным графиком с небольшими суточными колебаниями нагрузки.
Установленная мощность - 310 кВт; Расчётная мощность - 240 кВт.

Состав: Комплект чертежей ИОС1, спецификации, пояснительная записка. 3D модель конструкций склада. Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение склада сушки колбас

Сушка колбас\Невинка Коптильный цех ИОС1.pln
Сушка колбас\Поясниловка.doc
Сушка колбас
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
