Проект электроснабжения магазина самообслуживания S=360м2

Напряжение на вводе 380В. Расчётная нагрузка на вводе 45 кВт.
На вводе питающих линий, устанавливается распределительный щит, расположенный в электрощитовой с вводным автоматом ВА47-100 80А .
Групповая сеть выполняется кабелем ВВГнг-LS. При переходе через строительные конструкции кабель проложить в гильзах из металлических труб.
Опуски питающего кабеля к кассовым аппаратам выполнить в трубе прямоугольного сечения 60х40мм красного цвета.
Опуски к торговому оборудованию выполнить в трубе прямоугольного сечения 40х20мм белого цвета.

Электроосвещение:
2. Групповая сеть освещения выполняется кабелем ВВГнг-LS 3х1,5мм2 над подвесным потолком и в кабельканалах по стенам;
3. В качестве источников освещения применяются:
- светодиодные светильники DS-Line 40 подвесные 40 Вт;
- светодиодные светильники DS-Office 40 встраиваемые 40 Вт;
- светильник с цоколем Е27;
- уличный светодиодный светильник Universal- 50;
- светильник взрывозащищенный ВЗГ-200.
4. Аварийное освещение обеспечивает освещенность 5% от нормированной освещенности в местах прохода людей.
5. Для аварийного освещения используются светильники общего освещения с блоками аварийного питания.

Молниезащита:
Для здания принят III уровень надежности защиты от прямых ударов молнии. В качестве естественного заземлителя защиты от прямых ударов молнии используется железобетонный фундамент здания соединённый с металлическим каркасом;
Молниезащиту металлической кровли выполнить в соответствии с требованиями СО 153-34.21.122-2003, путём устройства контура заземления по периметру кровли из стальной полосы 20х4мм соединённой с металлическим каркасом здания. Все соединения выполняются на сварке.

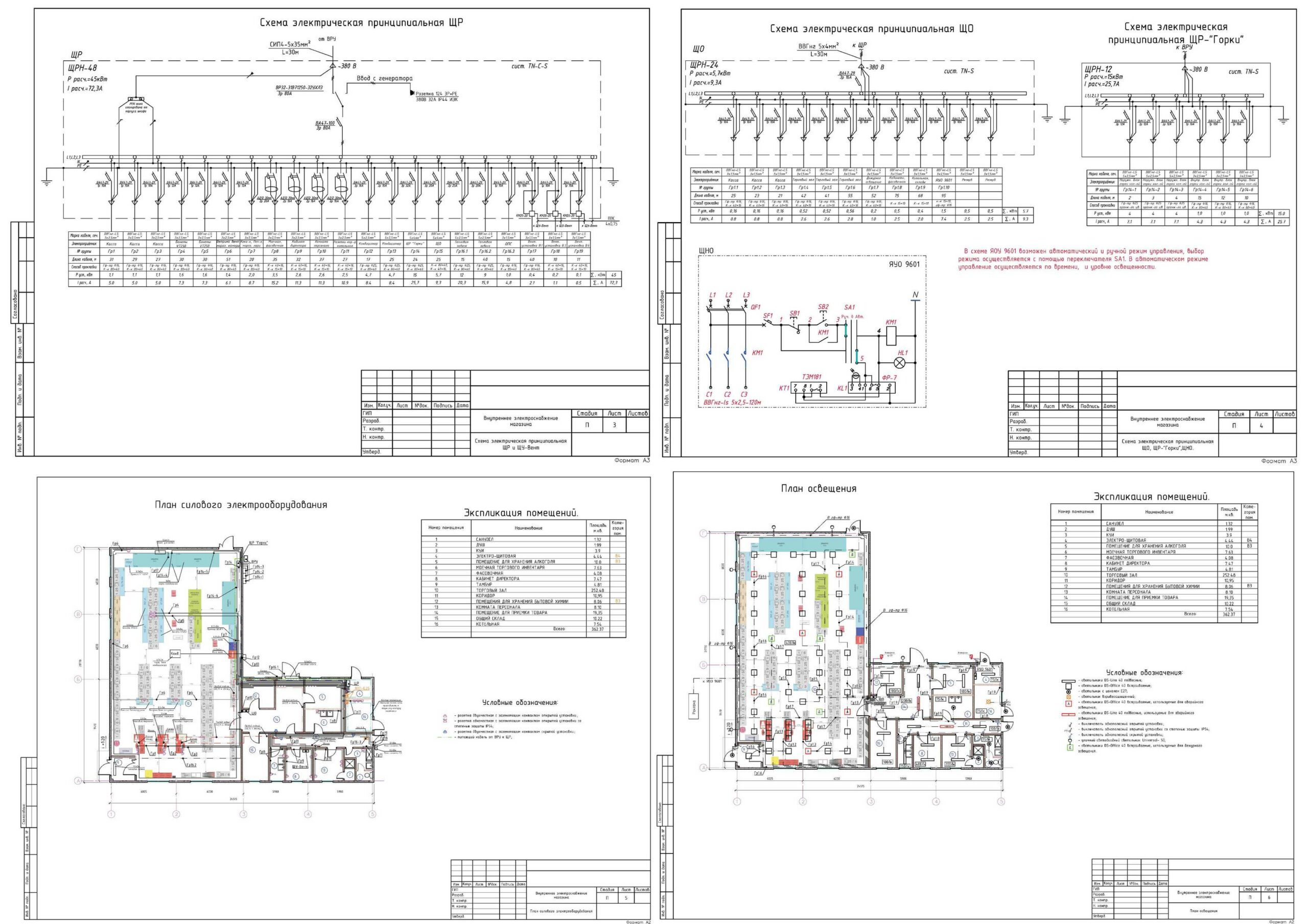

Состав: Раздел ЭОМ 7 листов Язык документа
