Проект реконструкции магазина. Стадия Р

Общая площадь магазина после реконструкции - 370,6м²
Объём здания после реконструкции - 721,7м³
Реконструкция магазина заключается в пристройки к существующему магазину новых помещений. Пристройка запроектирована сложной формы и располагается с задней стороны существующего магазина с выступами по сторонам на 10,1м и 6,1м с несущими продольными стенами из мелкоштучных сборных материалов и металлического каркаса внутри здания.

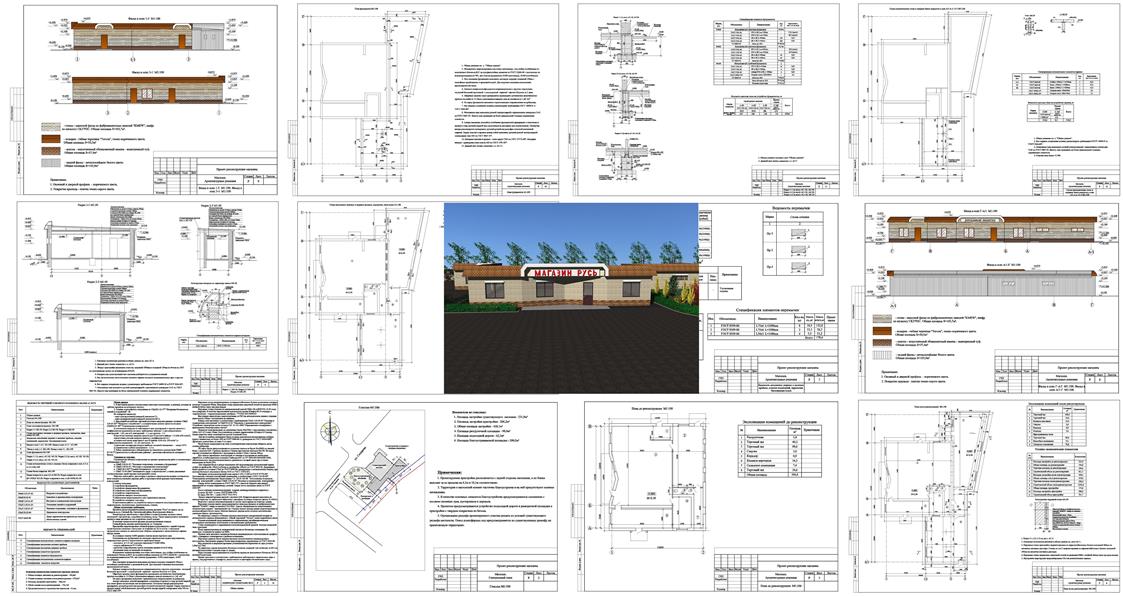

Состав: Общие данные, Генплан М1:500, План до реконструкции М1:100, План после реконструкции М1:100, Разрезы, Схема заполнения оконных и дверных проемов, перемычек, типа полов М1:100, Ведомость заполнения дверных и оконных проёмов, отделки помещений, перемычек. Экспликация полов , Фасады, План фундамента М1:100, Схема металлических стоек и опорных балок покрытия , Схема балок покрытия Язык документа

Софт: AutoCAD 2010

Просмотр файлов
На выпуск\1.1.jpg
На выпуск\1.2.jpg
На выпуск\1.3.jpg
На выпуск\1.4.jpg
На выпуск\2.2.jpg
На выпуск\2.3.jpg
На выпуск\2.4.jpg
На выпуск\2.jpg
На выпуск\plot.log
На выпуск\Thumbs.db
На выпуск\Рабочка магазин.dwg
На выпуск\Ф1.1.jpg
На выпуск\Ф1.2.jpg
На выпуск\Ф1.3.jpg
На выпуск\Ф2.1.jpg
На выпуск\Ф2.2.jpg
На выпуск\Ф3.2.jpg
На выпуск
