Диспетчерский пункт. АС. Стадия Р

Реконструкция диспетчерского пункта для склада ГСМ. Климатический подрайон - 1В, сейсмичность площадки 6б, степень ответственности здания - II. В данном комплекте чертежей разработаны конструкции пристраиваемой части диспетчерского пункта.

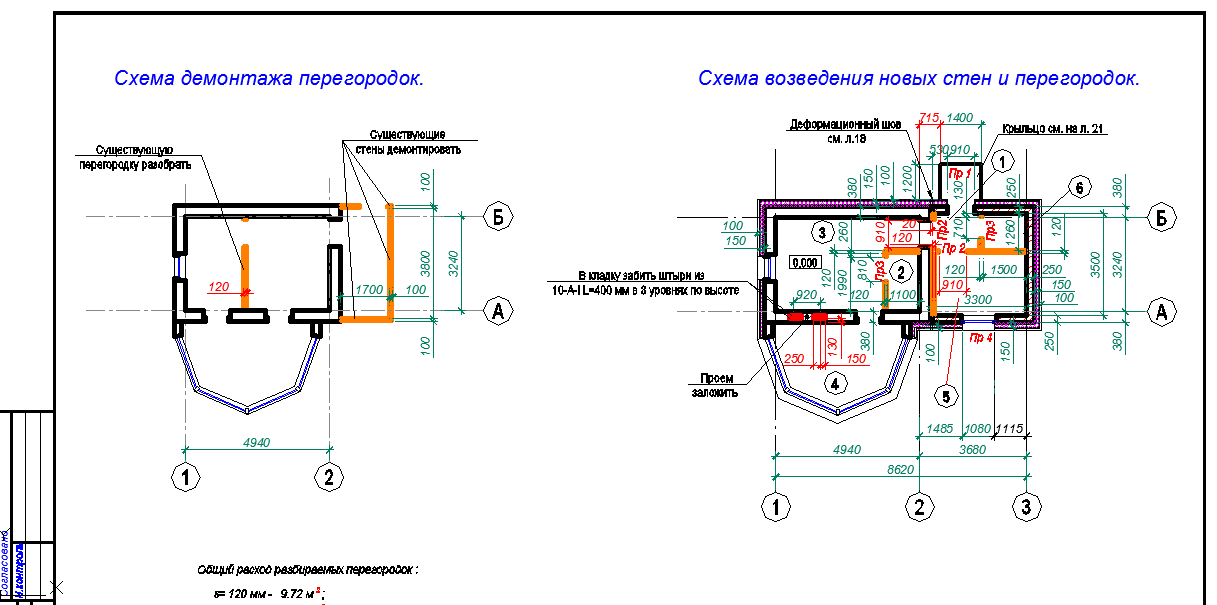

Состав: Существующий план, План демонтажа старых конструкций, План возведения новых конструкций, Цветовое решение фасадов в осях 1-3, 3-1, Б-А, А-Б, Геологический разрез, Схема расположения свайного поля, Каркас плоский КрФ 1. Каркас пространственный КпФ 1, Экспликация перемычек , полов, Узлы , разрезы к схеме расположения перекрытия и т.д. Язык документа

Софт: AutoCAD 2007
