Проект диспетчерского пункта для трамваев и троллейбусов

Монтажный колледж, Строительная кафедра, Проект диспетчерского пункта для трамваев, троллейбусов в городе днепропетровск, 2024

За основу проектирования принят паспорт № 507-84.84.
Район строительства - г. Днепропетровск.
Грунт основания – суглинок.
Грунтовые воды отсутствуют.
Температура внутреннего воздуха, +20°С.
Температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92, -23 °С.
Ветровая нагрузка W0= 0,38 кПа, зона III.
Снеговая нагрузка S0= 2,8 кПа, зона I.
Степень огнестойкости - II.
Степень по долговечности – II.
Степень по капитальности - II.
СОДЕРЖАНИЕ
Введение 4
1 Общая часть 5
1.1 Исходные данные для проектирования 5
1.2 Инженерное оборудование 5
1.3 Геология 6
1.4 Описание генерального плана 8
2 Архитектурно-конструктивная часть 10
2.1 Объемно-планировочное решение 10
2.2 Конструктивные решения здания 11
2.3 Конструктивные элементы 13
2.4 Описание кирпичной стены 26
2.5 Наружная и внутренняя отделка 27
2.6 Спецификация сборных железобетонных и бетонных конструкций 27
2.7 Спецификация заполнения проёмов 29
2.8 Состав кровли 29
2.9 Экспликация полов 30
3 Расчетная часть 31
3.1 Определение отметки подошвы фундамента 31
3.2 Конструкция фундамента 32
Заключение 33
Список использованных источников 34
Приложение А (обязательное). «Роза» ветров 35

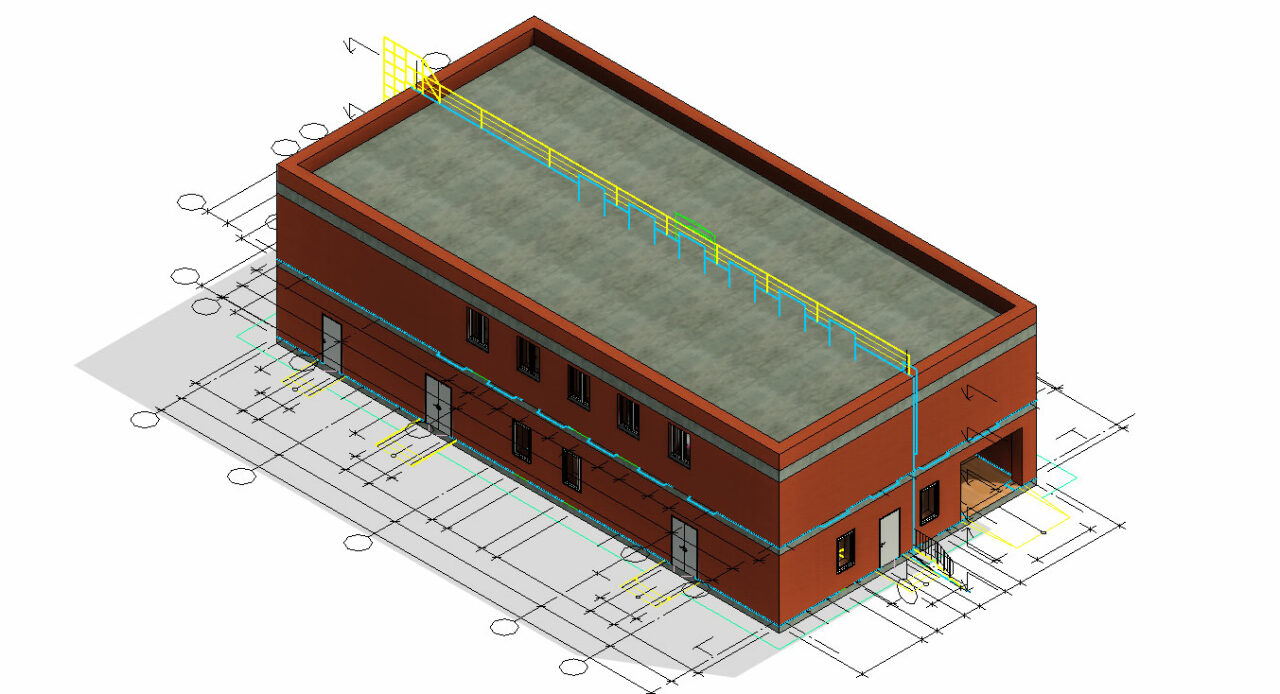

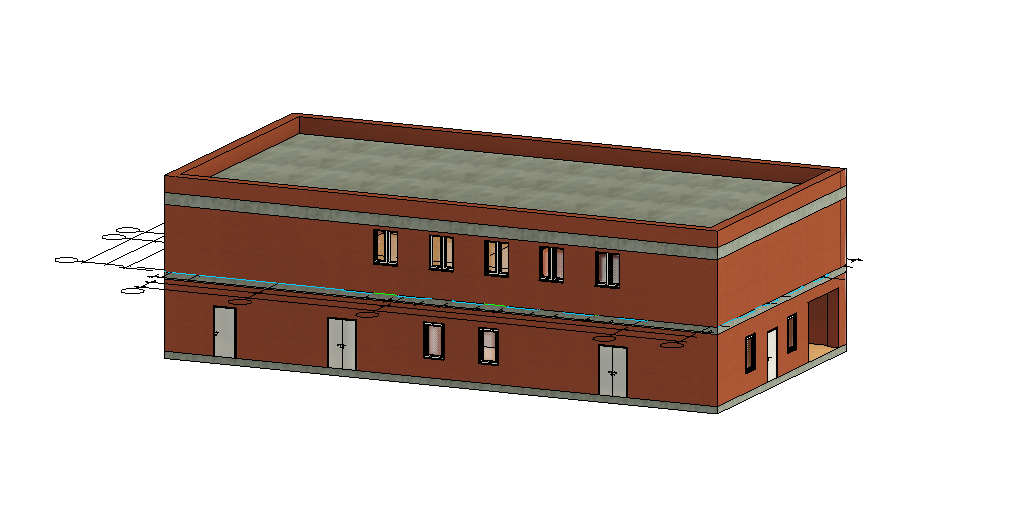

2.1 Объемно-планировочное решение
Размер здания в плане: 24,020м × 12,000 м.
Форма здания – прямоугольная.
Количество этажей, 2 этажа.
Высота этажа, 3,3м.
Планировочная отметка,-0,450 м.
Планировочная система - комбинированная.
На первом этаже располагается трансформаторная камора, подстанция, кладовая, мастерская, автостоянка, кабинет начальника, гардероб, душевая, умывальная, санузел, тепловой пункт, коридор, тамбур; На втором этаже расположена аппаратная, диспетчерская, помещение ремонтных бригад, комната отдыха и приёма пищи, помещение МОП, кладовая уборочного инвентаря, коридор.
