Проект автоматизации теплового пункта

Проект автоматизации теплового пункта.

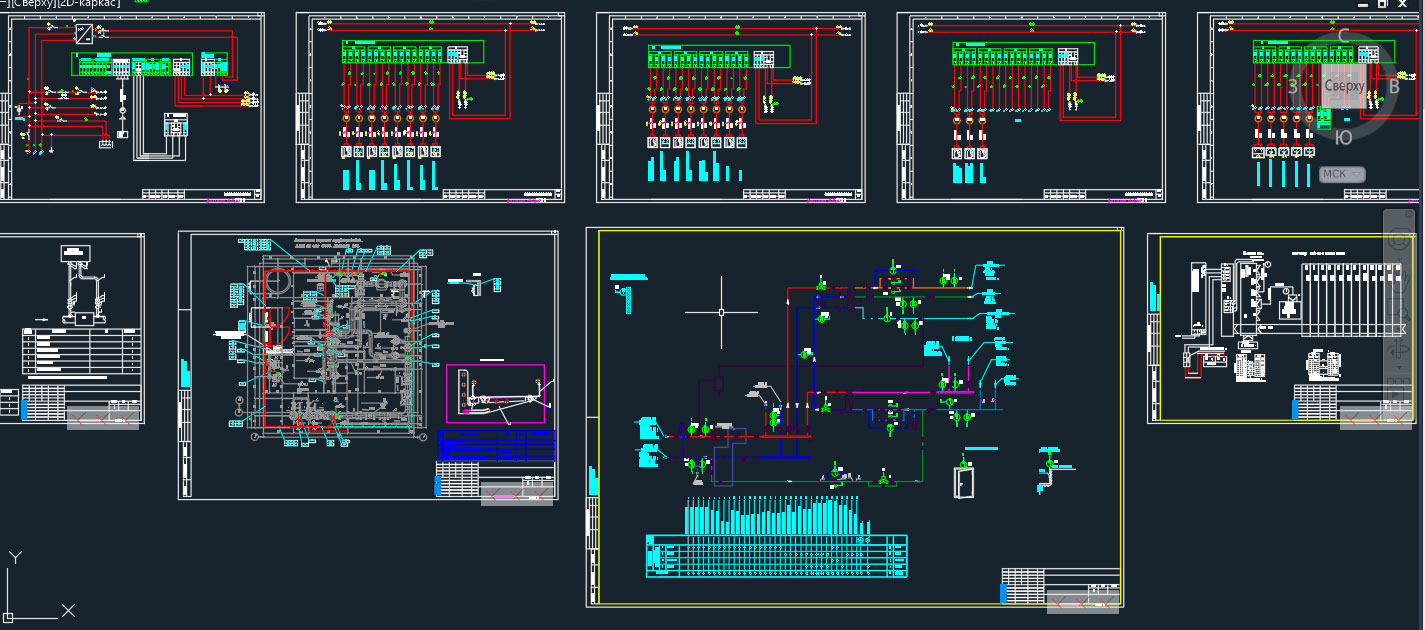

Проект включает в себя ОД, схемы электрические принципиальные, план и спецификацию.

3. Рабочая документация выполняется в соответствии и на основании:
- технического задания;
- архитектурно-строительных чертежей;
- исходных данных, выданных представителями Заказчика в рабочем порядке;
- нормативных документов, действующих на территории РФ :
1 СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
2 СП 41-101-95 «Проектирование тепловых пунктов»;
3 ГОСТ 21.208-2013 «Автоматизация технологических процессов обозначения условные приборов и средств автоматизации в схемах»;
4 ГОСТ 21.408-2013 «Правила выполнения рабочей документации автоматизации технологических процессов»;
5 ГОСТ 21.110-2013 «Правила выполнения спецификаций оборудования, изделий и материалов»;
6 СНиП 3.05.07-85 «Системы автоматизации»;
7 СНИП 31.05-2003 «Общественные здания административного назначения;
8 ГОСТ Р 21 .1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации (с Поправкой)»
9 ПУЭ.
5. Объем оборудования, подлежащего автоматизации:
Автоматизации подлежат следующие инженерные системы здания и оборудование:
- контур отопления;
- контур горячего водоснабжения;
- контур подпттки.
6. Перечень оборудования подлежащих автоматизации:
- циркуляционные насосы системы отопления (основной,резервный);
- регулирующий клапан контура отопления
- циркуляционные насосы системы горячего водоснабжения(основной,резервный);
- регулирующий клапан контура ГВС
- отсечной клапан подпитки системы отопления
7. Основные решения по автоматизации.
Система автоматического управления и регулирования обеспечивает:
1. - автоматическое регулирование температуры теплоносителя в заданных пределах;
2. - управление и сигнализацию работы циркуляционных насосов;
Данной документацией предусматривается автоматизация индивидуального теплового пункта с помощью щитов автоматизации. Автоматизация ИТП выполнена на базе аппаратуры, приборов и программируемого контроллера "Трансформер SL" фирмы "Электротехническая компания".
Щит автоматизации предусматривает:
- автоматическое поддержание заданной температуры и давления в контурах:
- отопления;
- горячего водоснабжения;
- коррекцию температуры теплоносителя в контуре отопления по температуре наружного воздуха;
- сигнализацию о работе и неисправности компонентов систем по месту и на рабочем месте диспетчера.
Аппаратура защиты и коммутации цепей питания двигателей насосов осуществляется в проектируемом шкафу управления, далее ШУ-ИТП, задание Заводу изготовителю предусмотрено в данном разделе. Щит автоматизации ЩА-ИТП устанавливается в непосредственной близости с ШУ-ИТП.
Измерительные датчики устанавливаются в соответствии со схемами автоматизации.
Электропитание щита автоматизации осуществляется напряжением 220В переменного тока частотой 50Гц. по первой категории надежности.
Монтаж трасс автоматизации выполняется кабелями МКЭШ, МКШ, либо КВВЭГнг, КВВГнг, питание ВВГнгLS.
Трассы автоматизации прокладываются открыто по электротехническим лоткам, опуски также в лотках, с лотков до датчиков и исполнительных приборов в металлорукаве.
8. Функции системы автоматизации
1. Регулирование температуры в системе отопления. Задание системе отопления формирует отопительный график, в котором задается зависимость температуры прямого и обратного отопления от температуры наружного воздуха. При этом вводится автоматическая коррекция при превышении температуры обратного отопления графика на задаваемую величину. Коррекция продолжается до тех пор, пока температура обратного отопления не выйдет на заданный уровень;
2. Регулирование температуры в системе ГВС. Задание контуру ГВС формируется по уставке, заданной при наладке;
3. Возможность включения экономного режима работы в ночное время и выходные дни по понижению температуры в циркуляционном трубопроводе;
4. Выдача аварийного сигнала при превышении критической величины рассогласования регуляторов;
5. Управление и контроль работы насосов отопления по схеме «основной - резервный» Переключение работы насосов по времени или при отказе основного;
6. Управление и контроль работы насосов ГВС по схеме «основной - резервный» Переключение работы насосов по времени или при отказе основного;
7. Управление и контроль работы насосов подпитки по схеме «основной - резервный» Переключение работы насосов по времени или при отказе основного;
8. Управление клапаном подпитки по давлению в обратном трубопроводе системы отопления;
9. Защита насосов от «сухого» хода;
10. Ручное управление насосами (в комплектации с силовой частью);
