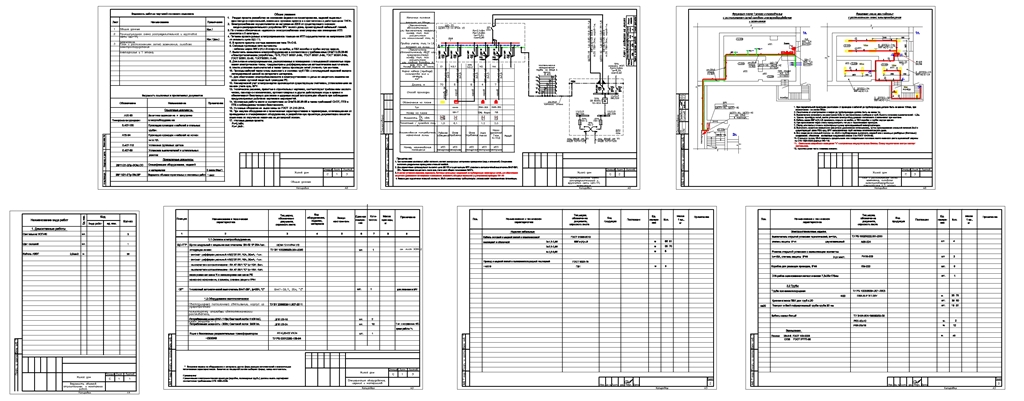

Модернизация теплового пункта жилого дома

 Общие указания
1. Раздел проекта разработан на основании задания на проектирование, заданий выданных
архитектурно-строительной, смежными группами проекта и в соответствии с действующими ТНПА.
2. Электроснабжение осуществляется на напряжении 220В от существующего силового вводно-распределительного устройства ВРУ жилого дома, проектируемой кабельной линией.
3. По степени обеспечения надежности электроснабжения электроприемники помещения ИТП относятся к II категории.
4. Питание проектируемых электроприемников помещения ИТП осуществляется на напряжение 220В от силового щита ЩС-ТП.
5. В проекте принята система заземления типа TN-C-S.
6. Силовые групповые сети выполнить:
- кабелем марки ВВГнг(А)-LS открыто на скобах, в ПВХ-коробах и трубах внутри здания.
7. Выполнить заземление электрооборудования в соответствии с требованиями СНиП 3.05.06-85
«Электротехнические устройства», ПУЭ, ГОСТ 30331.2-95, ГОСТ 30331.3-95, ГОСТ 30331.8-95,
ГОСТ 30331.10-95, ГОСТ30331.11-95.
8. Для питания электроприемников, расположенных в помещениях с повышенной опасностью пора-
жения электрическим током, предусмотрены дифференциальные автоматические выключатели.
9. Места установки выключателей а также трассы прокладки сетей уточнить при монтаже.
10. Проходы кабелей через стены выполнить в отрезках труб ПВХ с последующей заделкой зазоров
легкоудаляемой массой из негорючего материала.
11. Для обеспечения электробезопасности в электроустановках с целью их защитного заземления
использован нулевой защитный проводник РЕ.
12. Коммерческий учет электроэнергии производится существующим счетчикам, установленными на панели учета сущ. ВРУ.
13. Технические решения, принятые в строительных чертежах, соответствуют требованиям экологи-
ческих, санитарно-гигиенических, противопожарных и других действующих норм и правил и
обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении
предусмотренных рабочими чертежами мероприятий.
14. Монтажные работы вести в соответствии со СНиП3.05.06-85 а также требований СУОТ, ПТЭ и
ПТБ с соблюдением техники безопасности.
15. Условные обозначения выполнены по ГОСТ 21.210-2014.
16. При закупке оборудования с техническими характеристиками и параметрами, отличающимися от приведенных в спецификациях оборудования, в разработанную проектную документацию вносятся изменения по поручению заказчика на договорной основе.
17. Итоговые данные проекта:
Ру=2,1кВт;
Рр=1,9кВт.
