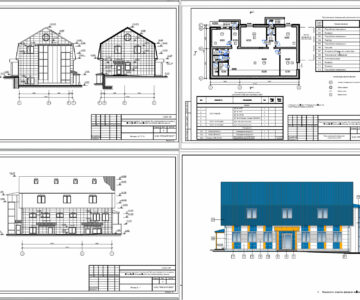

Проект реконструкции магазина

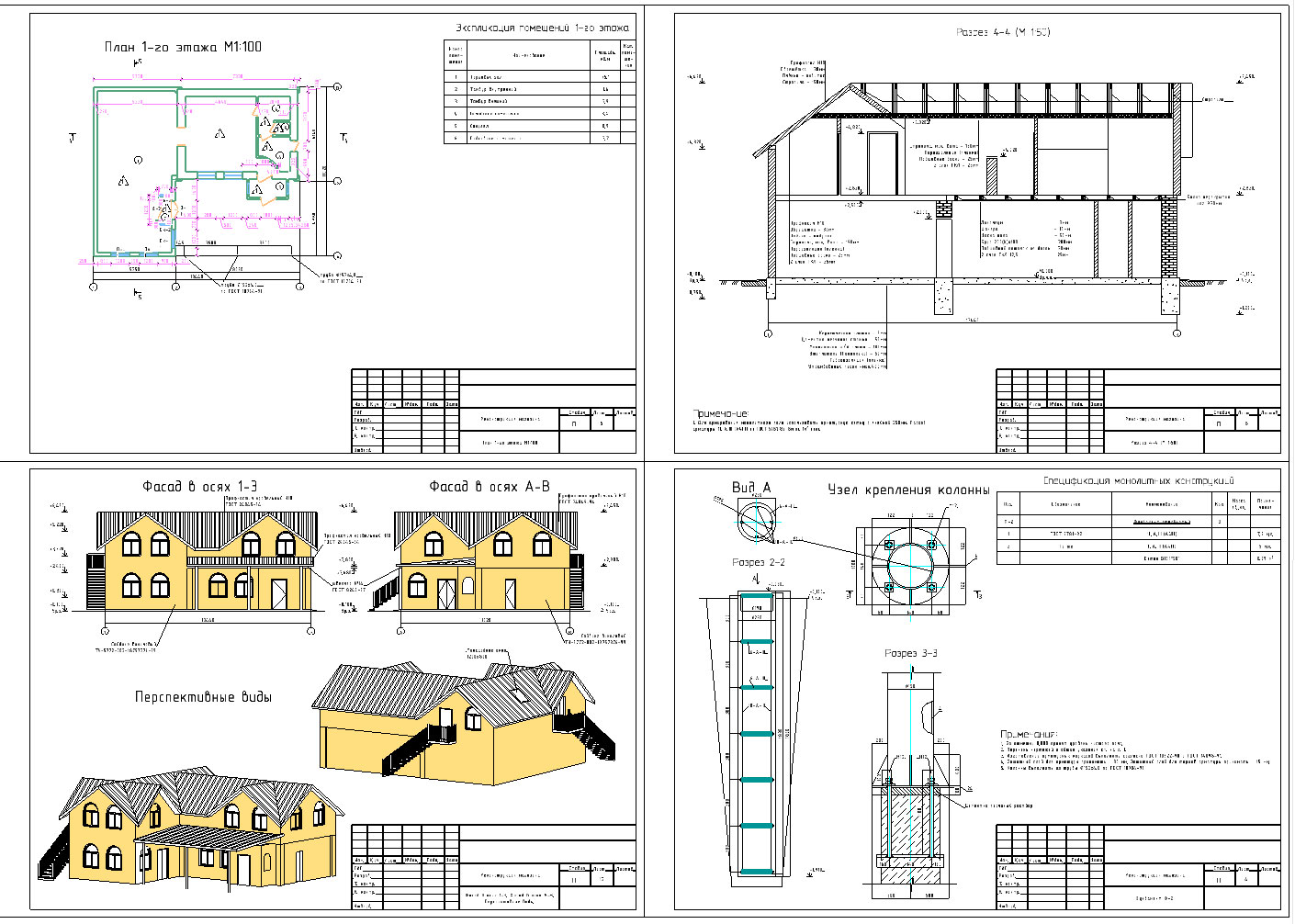

Архитектурно-строительная часть магазина смешанных товаров общей площадью 180 кв. м., 2 этажа. Проектом предусмотрена реконструкция магазина с пристроем и надстройкой 2-го этажа. Стены ж/б в несъёмной опалубке. Крыша по деревянным стропилам двухскатная сложной формы. Мансардная с покрытием из профнастила Н10 по ГОСТ 24045-94.

Общие данные
1. Общие указания
1.1. Площадка строительства относится к IВ климатическому району со следующими характеристиками:
- расчетное значение веса снегового покрова для 3 района - 320кг на 1мІ, согласно ТСН-20-01-05;
- расчетная температура наиболее холодной пятидневки - -34 С;
- нормативная ветровая нагрузка для I ветрового района - 0,23 кПа.
2. Конструктивные решения
2.1. Прочность и устойчивость здания обеспечена совместной работой наружных стен, монолитной плиты пола и перекрытием.
2.2. Фундамент под зданием - ленточный из бетона В12,5 армированного арматурой 16-А-III, 10-А-III и 6-А-III по ГОСТ 5781-82. Фундамент под колоннами столбчатый из монолитного железобетона. Фундаменты спроектированы согласно, СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.01-83* «Основания зданий и сооружений». Под фундамент выполнить песчаную подушку толщиной не менее 500мм.

Состав: Раздел АС (12 листов) Язык документа

Софт: AutoCAD 7

Просмотр файлов
Реконструкция магазина на сайт.dwg
