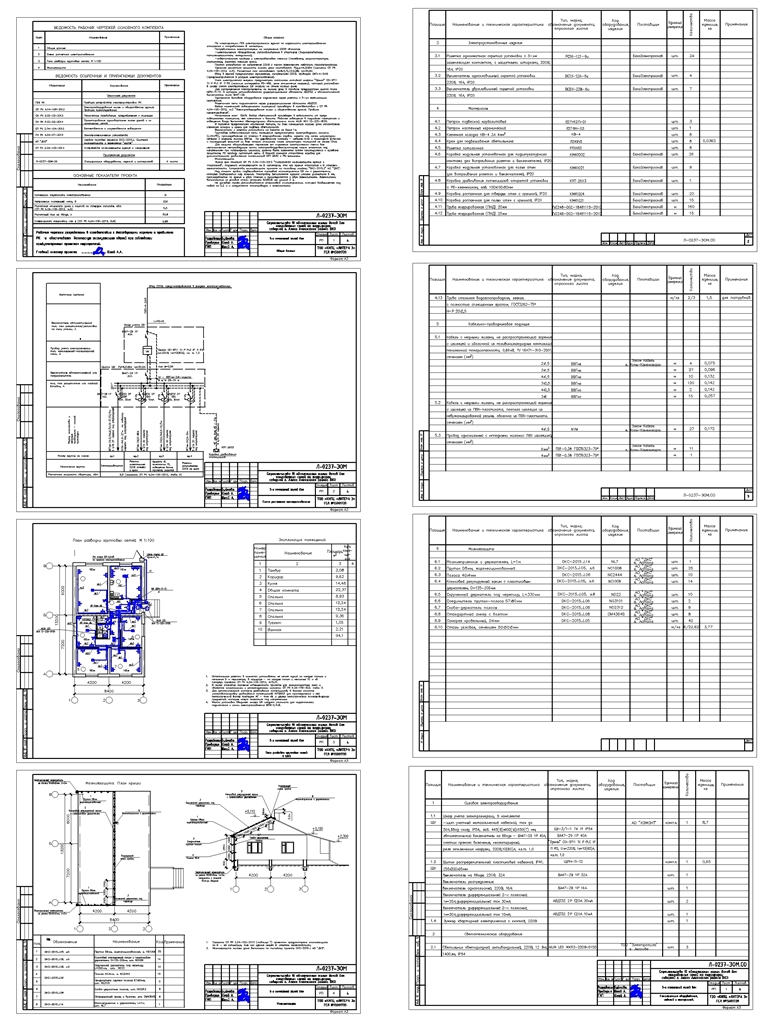

ЭОМ пятикомнатный жилой дом

ЭЛЕКТРОТЕХНИЧЕСКИЕ РЕШЕНИЯ

ОСНОВНЫЕ ПОКАЗАТЕЛИ ПРОЕКТА:

Категория надежности электроснабжения: III
Напряжение питающей сети: 220 В
Расчетная мощность составляет: 6,5 кВт
Расчетный ток на вводе составляет: 30,8 А
Коэффициент мощности соs φ 0,96

По классификации ПУЭ электроприемники здания по надежности электроснабжения относятся к потребителям III категории. Потребителями электроэнергии на напряжение 200В являются:
-электрическое оборудование, устанавливаемое в квартирах (водонагреватель, потоленцесушитель, холодильник);
-осветительные приборы и электробытовая техника (телевизор, радиоаппаратура, компьютеры, бытовая техника кухни).
Проект разработан на напряжение 220В с глухим заземлением нейтрали трансформатора.
Удельная расчетная мощность жилого дома составляет: Руд.р.=6,5кВт (согласно СП РК 4.04-106-2013, т.6). Расчетный ток составляет: Iр=6,5/0,22х0,96; Iр=30,8А.
Ввод в здание предусмотрен однофазный, напряжением 220В, проводом СИП-4-2х16 (предусматривается в разделе электроснабжения).
Учет электрической энергии предусмотрен счетчиком активной энергии "Орман" СО-Э711 ТХ Р PLC IP П RS (наличие интерфейса RS-485, реле отключения нагрузки), который установлен в шкафу учета электроэнергии ШУ снаружи на стене жилого дома.
Для распределения электроэнергии по жилому дому в тамбуре предусмотрен щиток типа ЩРН-П-12, в котором устанавливаются дифференциальные автоматы АВДТ32 и автоматический выключатель типа ВА47-29.
Однофазное бытовое оборудование подключено через розетки с 3-им заземляющим контактом.
Розеточная сеть подключается через дифференциальные автоматы АВДТ32.
Выбор наименьшей освещенности помещений произведен в соответствии с СП РК 4.04-106-2012, т.2 "Электрооборудование жилых и общественных зданий. Правила проектирования".
Напряжение ламп 220В. Выбор светильников произведен в зависимости от среды освещаемого помещения, его назначения и высоты. Рабочее освещение в подсобных помещениях и освещение входа выполнено светодиодными светильниками типа AILIN ЖКХ 12-220-В150.
В туалете предусмотрен настенный патрон, по всех помещениях жилого дома установлены клеммные колодки и крюки для подвеса светильников.
Выключатели и розетки установить на высоте не выше 1м.
Групповые осветительные сети помещений предусмотрены трехпроводными линиями (L+N+PE), прокладываемые по стенам в гофрированных трубах, скрыто под слоем штукатурки кабелем с медными жилами ВВГнг. По деревянному потолку - кабелем NYM с прокладкой асбеста и последующей защитой со всех сторон сплошным слоем штукатурки толщиной не менее 10мм.
Для защиты обслуживающего персонала от поражения электрическим током все металлические нетоковедущие части электрооборудования, которые могут оказаться под напряжением при повреждении изоляции, должны быть заземлены путем присоединения к нулевому защитному РЕ проводу питающей сети. В ванной комнате установлена коробка для дополнительного уравнивания потенциалов КУП 2630 с РЕ-зажимами.
Жилой дом согласно СП РК 2.04-103-2013 "Устройство молниезащиты зданий и сооружений", подлежит молниезащите по III категории, так как здание относится к III степени огнестойкости. Устройство молниезащиты принято по типовому альбому "DKC-2015.J" AO "ДКС".
Над коньком кровли подвешивается тросовый молниеприемник D8 мм с держателями, который возвышается над коньком. Токопровод выполняется круглой сталью диаметром 8 мм, прокладывается по крыше и двум стенам и присоединяется к двум заземлителям. Заземлители выполняются из угловой стали сечением 50х50х5 мм длиной 3 м.
На дымовой трубе устанавливается стержневой молниеприемник, который возвышается над тубой на 0,2 м и соединяется токопроводом с заземлителем.
