Проект ЭОМ жилого дома

Проект электроснабжения жилого дома разработан на основании технических условий , задания на
проектирование, в соответствии с ПУЭ, сводом правил по проектированию и строительству " Электроустановки
жилых и общественных зданий. Правила проектирования и монтажа " (СП 256-1325800.2016 ).
Электроприемники жилого дома относятся к потребителям III категории. На вводе в дом в топочной устанавливается ЩУР. Электроснабжение ЩУР осуществляется от существующих
сетей ВЛИ-0,4кВ. Учет электроэнергии-существующий, выполнен электронным счетчиком установленным ЩУР. Групповые сети освещения, розеточные и силовые сети выполняются негорючим кабелем марки
ВВГнг(А)-LS, прокладываемым открыто в ПВХ-коробе. Сечение проводов и кабелей выбрано в соответствии с гл. 1.3 ПУЭ по условию нагрева длительным
расчетным током и проверено по потере напряжения сети, соответствие току выбранного аппарата защиты, условиям окружающей среды. Высота установки выключателей и розеток уточняется с заказчиком по месту. В качестве защитной меры безопасности от поражения электрическим током используется защитный
проводник (3-ий провод сети), который подключается на электрощите к шине "РЕ". Все металлические корпуса
электрооборудования, которые могут оказаться под напряжением, присоединяются к защитному РЕ проводнику. Этой же цели служит дифференциальные автоматические выключатели, установленные в силовых пунктах
обеспечивающие, помимо защиты отходящих линий от перегрузок, также высокую степень защиты от
поражения электрическим током при прямом и косвенном прикосновении. В соответствии с ПУЭ в проекте принят тип заземления TN-C-S (токоведущие проводникиоднофазные трехпроводные, трехфазные-пятипроводные).
В санузлах, проектом предусмотрена дополнительная система уравнивания потенциалов, согласно ГОСТ
30331.11-2001.
Элетрооборудование и материалы , принимаемые к монтажу, в том числе иностранного производства, должны быть серцифицированы в Системе сертификации ГОСТ РФ, а также в области пожарной безопасности (в
соответствии с Перечнем, утвержденным ГУГПС МВД России) и соответствовать техническим характеристикам, указанным в проекте, не ухудшая при этом его качество. Все электромонтажные работы должны производится квалифицированным персоналом, имеющим лицензию
на производство данных работ с соблюдением действующих ПУЭ и СНиП, а также техники безопасности. Трубы
ПВХ должны иметь сертификат пожарной безопасности в соответствии с НПБ 236.

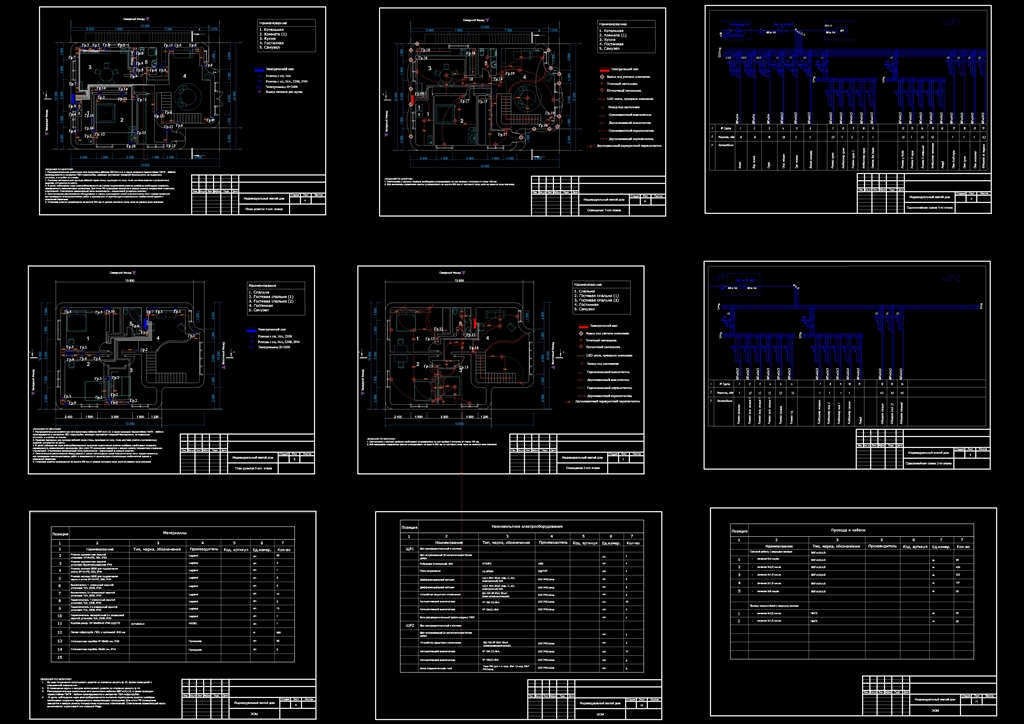

1. Общие данные
2. ЩР1 Однолинейная схема
3. ЩР2 Однолинейная схема
4. План розеточной и силовой сети 1-го этажа
5. План розеточной и силовой сети 2-го этажа
6. План электроосвещения 1-го этажа
7. План электроосвещения 2-го этажа
