Проект жилого малоэтажного дома

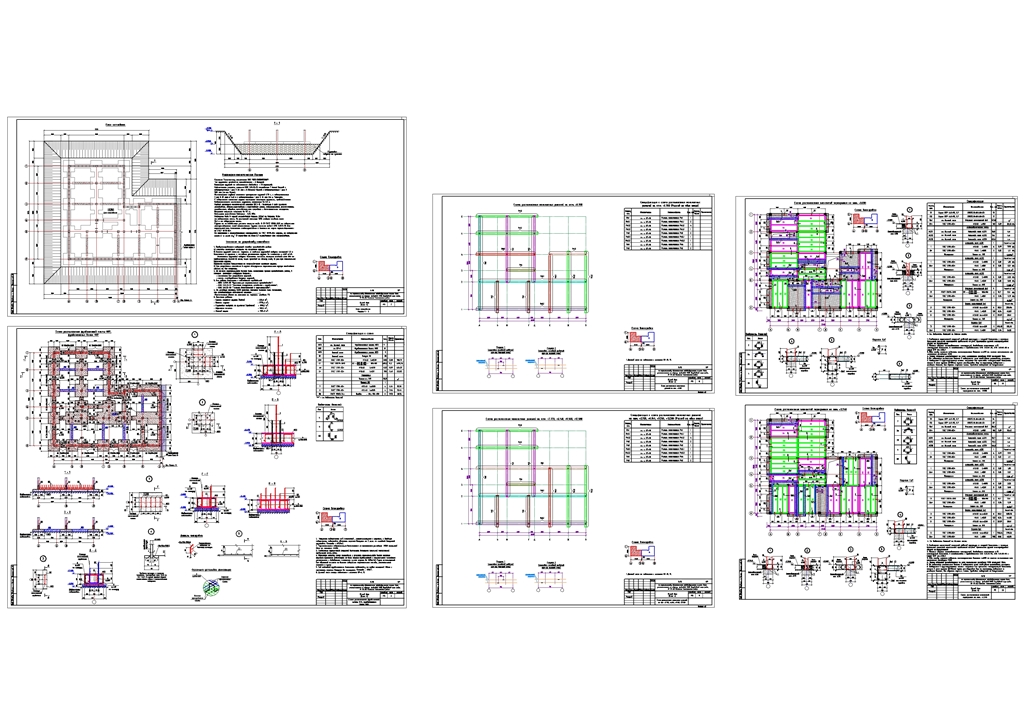

Рабочий проект жилого малоэтажного дома, состоящий из двух блоков, разделенные между швом.
Жилой дом с подвалом высотой 2.9 метра.
С первого по третий этажи высота комнат составляет - 3.3 метра.
Над третьим этажом расположен мансардный этаж.

Конструктивная часть выполнена согласно архитектурному заданию.
Здания выполнен из железобетонного каркаса, в плане "Г" образно, 3-х этажное с подволами и мансардного этажами, с размерами в осях 19,6х22,4м.

Фундаменты - монолитные отдельно стоящие и ленточного типа, толщиной 450мм под монолитные стены из бетона кл. В15.

- Монолитные стены армированные толщиной 400мм из бетона кл. В15.
- Колонна- ж/б монолитая армированная 400х400 из бетона кл. В20.
- Ригели- ж/б монолитая армированная 400х400, 400х500 из бетона кл. В20.
- Перекрытия - сборные железобетонные многопустотные по УТР 46.1-95 в.7
и ж/б монолитая армированная из бетона кл. В20.
- Наружные стены кирпичные армированные горизонталними сетками ш.500 по высоте. Стены участвуют в работе каркаса.
Тольщена стен 380мм марка М75.
В проемах стен установлены ж/б сердечники.
- Перегородки- кирпичные толщ. 120мм (250мм). При выполнении зимней кладки вручную обязательно включать в раствор М-50 добавки, обеспечивающие твердение раствора при отрицательных температурах. Кладку вести кирпичом марки М75 на растворе М50.
- Сердечники - монолитные железобетонные из бетона кл. В15.
- Перемычки - монолитные железобетонные из бетона кл. В15.
- Обвязочный пояс - монолитные железобетонные из бетона кл. В15.
- Кровля: Металлическая, покрытие профнастил по металлическим конструкциям.
- Лестница: ж/б монолитая армированная из бетона кл. В20
- Крыльци - монолитные железобетонные из бетона класса В15.
- По всему периметру здания выполнить бетонную отмостку из бетона кл. В7.5 с уклоном 0.030 шириной 2,0м по плотно-утрамбованному слою местного грунта. Расход - 19,7м3.

Место строительства со следующими климатическими данными:
- Расчетная температура наружнего воздуха:
зимняя - 16°С
летняя + 37,5°С
- Снеговая нагрузка - 50кг/м² (0,5 кПа)
- Ветровое давление - 38кг/м² (0,38 кПа)
- Категория грунтов по сейсмическим свойствам - III (третьей).
- Расчетная сейсмичность района строительства - 9 баллов.
