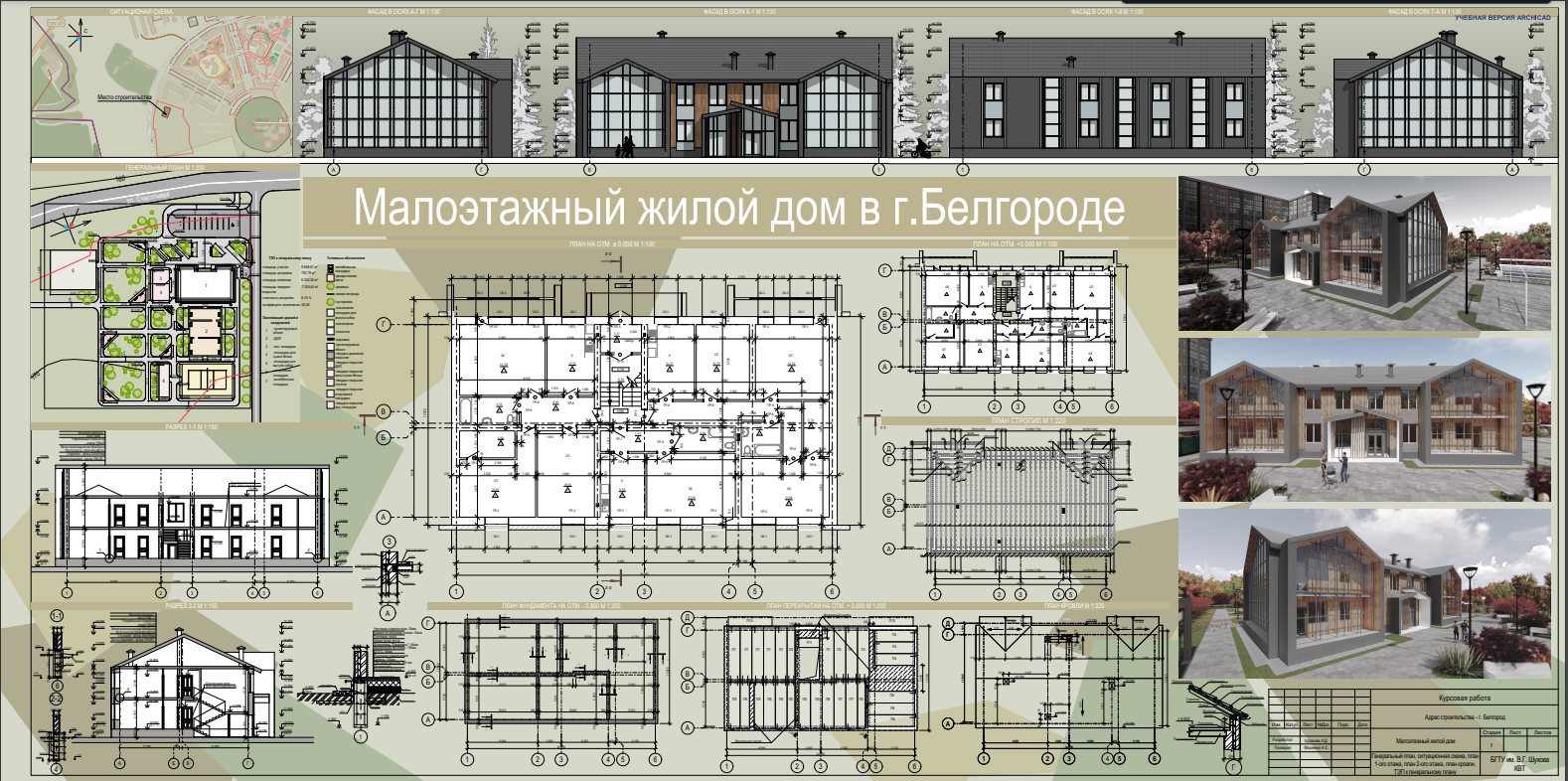

Малоэтажный жилой дом в г.Белгороде

Белгородский государственный технологический университет имени В.Г. Шухова
Колледж высоких технологий
Курсовой проект по дисциплине "Начальное архитектурное проектирование"
На тему: малоэтажной жилой дом
Город Белгород 2022

Характеристика климатических условий района строительства
В соответствии с СП 131.13330.2012 «Строительная климатология. Актуализированная версия СНиП 23-01-99*».
Район строительства - город Белгород
Климатический район и подрайон - ΙΙ В
Зона влажности - нормальная
Глубина промерзания грунта - 1400 мм
Температура воздуха:

Температура наиболее холодных суток обеспеченностью 0,98: -29ᵒС
Температура наиболее холодных суток обеспеченностью 0,92: -28ᵒС
Температура воздуха наиболее холодной пятилетки обеспеченностью 0,98: -27ᵒС
Температура воздуха наиболее холодной пятилетки обеспеченностью 0,92: -23ᵒС
Температура периода со средней суточной температурой меньшей или равной 8ᵒС: -1,9ᵒС
Продолжительность периода со средней суточной температурой меньшей или равной 8ᵒС: 191 дней
Средняя температура указанного периода -6,3ᵒС
Влажность и осадки
Средняя, месячная, относительная влажность воздуха наиболее холодного месяца 84%
Средняя, месячная, относительная влажность воздуха наиболее теплого месяца 66%
Количество осадков за ноябрь-март 191 мм
Количество осадков за апрель-октябрь 362 мм
Генеральный план и благоустройство территории

Участок под строительство расположен в жилом микрорайоне улитка , который располагается на земельном участке, находящемся в экологически чистой части города Белгорода в пределах городской черты.
Актуальность строительства на данном участке малоэтажного жилого дома обусловлена наличием жилого сектора с идентичной этажностью и развитой инфраструктурой.
Участок выделенный под строительство малоэтажного жилого дома , обладает следующими размерами в плане- 979.9x986.7м. Будущее здание будет располагаться на территории равнинным рельефом. Минимальное расстояние от красной линии до стен здания – 15м.
Проектируемое здание ориентировано с учетом функционального зонирования: жилые помещения индивидуального жилого дома (кухня, спальни, гостинная, столовая) ориентированы юго-запад и северо-восток. Жилая и общественные зоны разграничиваются, имеют разнонаправленное благоустройство.
Предусмотрены проезды парковочной зоне. Радиусы закругления дорог приняты 6 м. Разделена пешеходная зона от зоны передвижения автотранспорта, тем самым обеспечена безопасность и комфорт пешеходов. Пешеходные дорожки предусмотрены с покрытием из тротуарной плитки шириной 2.4м.
Проектируемое здание имеет простую прямоугольную форму в плане с размерами по осям: оси 1-6 :24.0 м; оси А-Г:12.3
В индивидуальном жилом доме на первом этаже запроектированы тамбур и три квартиры, состоящие из следующих помещений :холл, кухня, жилые комнаты, санузел, в некоторых случаях гардероб. На втором этаже расположены также три квартиры, состоящие из следующих помещений :холл, кухня, жилые комнаты, санузел, в некоторых случаях гардероб. Жилая часть здания двухэтажная. Связь между комнатами внутри жилой части дома осуществляется через коридор и лестничную клетку.
Высота жилого дома 9.7 м. За отметку 0.000 принята отметка чистого пола первого этажа. Здание бесподвальное .
Профиль крыши запроектирован: многоскатная крыша с наружным организованным водоотводом.
Фасады зданий предусмотрены из декоративной штукатурки CERESIT СТ174.
Конструктивная схема здания- бескаркасная с продольным и поперечным расположением несущих стен.
Фундаменты- ленточные из сборных железобетонных плит и бетонных блоков. Глубина заложения фундамента- 1.4 м.
По периметру здания к цоколю примыкает бетонная отмостка с уклоном от здания.
В качестве перекрытий использованы сборные железобетонные панели на комнату толщиной 220 мм.( таблица 4.4) Зазоры между панелями перекрытий бетонируются бетоном с мелким заполнителем марки В15. Глубина опирания плит на стены 100, 90, 60 мм.
Лестницы – железобетонные марши с полуплощадками. Ширина лестничного марша 1200 мм.
Наружные стены из силикатного кирпича толщиной 510 мм.
Стены внутренние имеют толщину 380 мм.
Перегородки толщиной 120 мм.
Окна выполнены из ПВХ профиля, в соответствии с ГОСТ 30674-99;
Наружные двери- Из ПВХ профиля и металлические;
Внутренние двери-из ПВХ профиля в соответствии с ГОСТ 30970-2014;

Жилая площадь м^2 313,84
Общая площадь здания м^2 580,58
Общая площадь первого этажа м^2 290,29
Общая площадь второго этажа м^2 290,29
Полезная площадь первого этажа м^2 273,5
Полезная площадь второго этажа м^2 273,5
Полезная площадь здания м^2 547
