КОМПАС 3D 18

Проект индивидуального жилого дома

Тюменский индустриальный университет
Кафедра дополнительного и дистанционного образования
Курсовой проект по дисциплине "Основы архитектуры и проектирования"
На тему: "Проект малоэтажного жилого дома"
Тюмень 2018

Состав помещений
Помещения дома можно разделить на несколько функциональных групп:
• зона коммуникации;
• зона сна;
• помещения для хобби, отдыха или работы;
• летние помещения (веранды, террасы, балконы);
• технические помещения.
1-й этаж:

  •  Тамбур – 18,09 м2;
  •  Холл – 12,72 м2;
  •  Лестничная клетка – 21,11 м2;
  •  Гостиная – 36,70 м2;
  •  Кухня-столовая – 36,27 м2;
  •  Санузел -11,00 м2;
  •  Котельная – 12,61 м2;

2-й этаж:

  •  Холл — 13,62 м2
  •  Спальня родителей — 26,00 м2
  •  Детская комната — 16,44 м2
  •  Детская комната — 13,54 м2
  •  Ванная комната — 7,00 м2;
  •  Тренажерный зал – 16,00 м2;
  •  Душевая, санузел, сауна – 10,31 м2;
  •  Кладовая – 4,56 м2;
  •  Лестница.

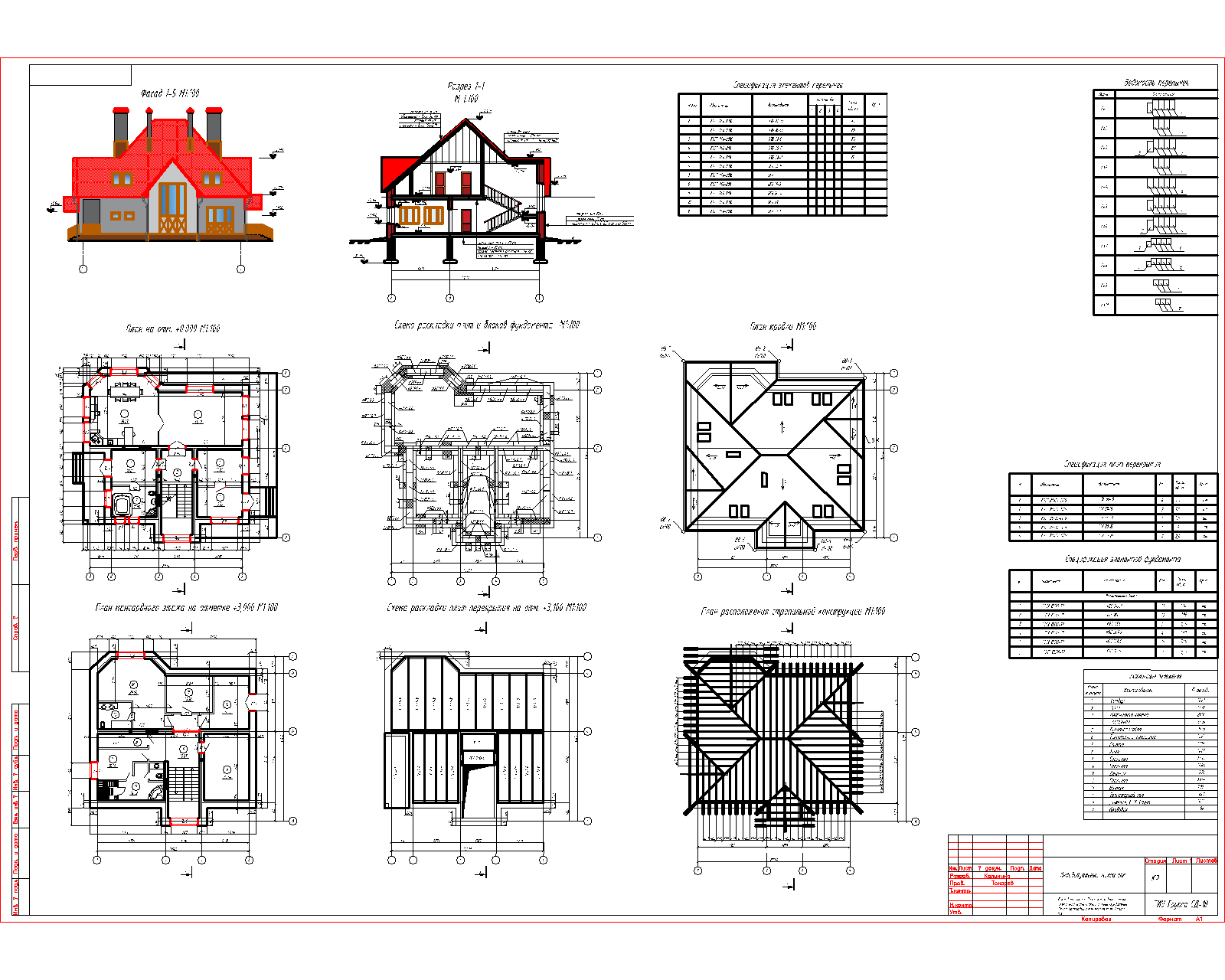

В работе на А1 формате созданы: план 1 этажа, план мансардного этажа, фасады, разрез, план перекрытий, план фундамента, план стропил, план перемычек, спецификации, экспликация.
Содержание:
Введение 3
1. Исходные данные на проектирование 4
2. Объемно-планировочное решение здания 5
Состав помещений 5
2.2 Требования к помещениям 5
2.3 Технико-экономические показатели 8
3. Конструктивные решения здания 9
a. Конструктивная система и схема 9
b. Конструирование ограждающей конструкций 9
c. Конструирование фундамента 9
3.4 Конструирование внутренних стен, перегородок и лестницы 9
3.7 Конструирование покрытия и крыши 10
3.8 Окна, двери 10
Заключение 12
Список литературы 13

Состав: План первого этажа, план мансардного этажа, 4 фасада, разрез, план стропил, план перекрытий, перемычки, экспликация, спецификация Язык документа

Софт: AutoCAD 2017
