Кабельная муфта чертеж

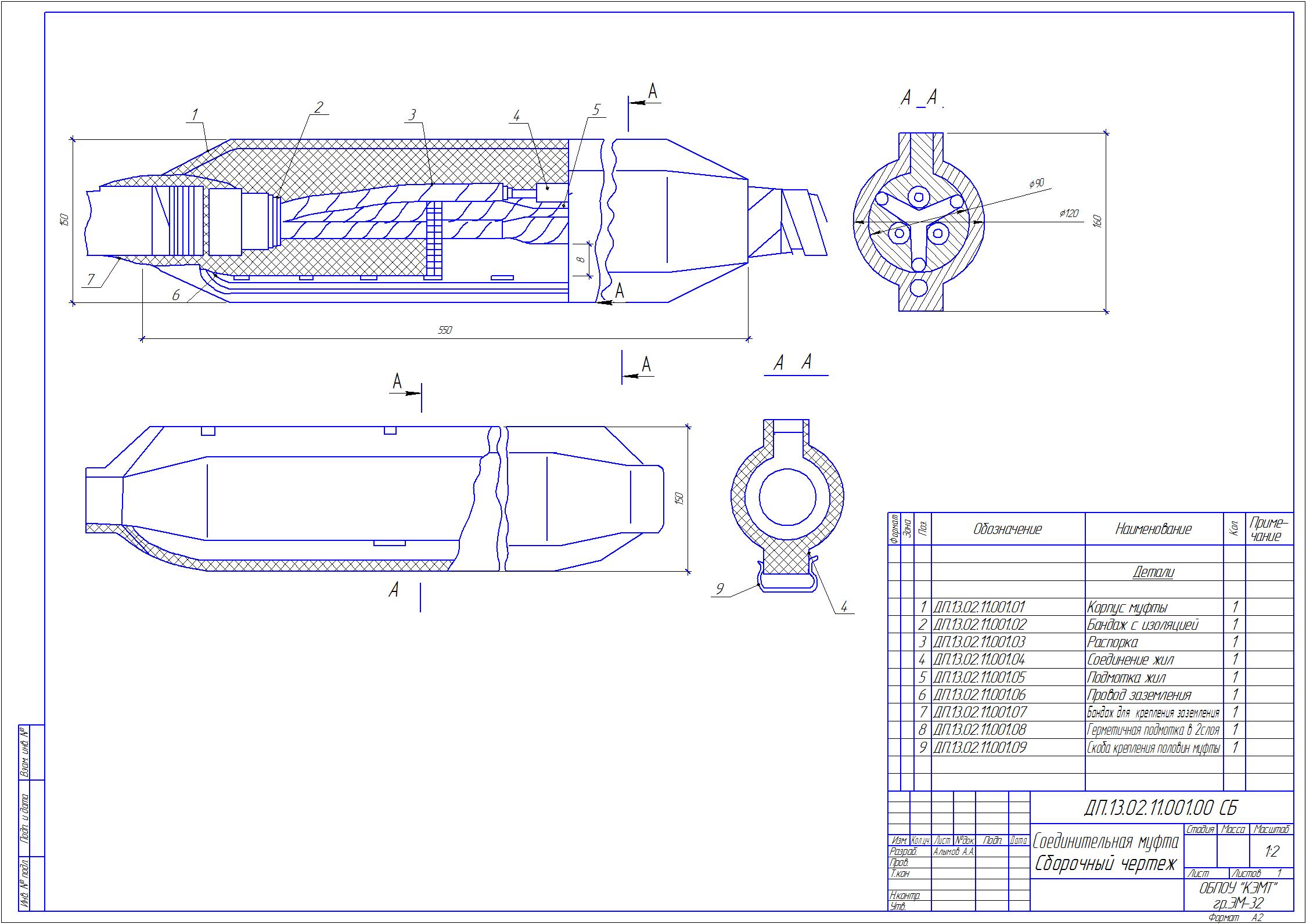

Соединительная кабельная муфта сборочный чертеж

Кабельные муфты применяются без ограничений при любых способах прокладки, под землей или по воздуху. В местах соединения кабель надежно защищается от атмосферных влияний, механических воздействий, обеспечивается надежный электрический контакт всех проводников. Конструкция муфты позволяет упорядочить расположение каждого провода в ячейках соединительной кассеты и обеспечивает возможность герметичного соединения всех элементов изоляции и внешней бронированной оболочки. Правильно подобранная и установленная электрическая соединительная муфта практически не искажает передаваемых сигналов по каналам связи и не снижает напряжение и токи в силовых кабелях.

Типы кабельных муфт:
-Соединительная муфта предназначена для соединения кабелей между со-бой.
-Ответвительная муфта – для выполнения разветвления кабельной линии.
-Концевая муфта предназначена для перехода от кабельной линии в воз-душную линию.
-Стопорная муфта служит для соединения кабелей напряжением 35 кВ се-чением 70-150 мм2 для сетей с незаземленной нейтралью. Она предназначена для предотвращения перемещения пропиточной массы в кабельной линии на участках трассы с разностью уровней больше 5 м.
-Чугунные муфты применяют для соединения кабелей напряжением до 1 кВ. После монтажа их заливают нагретой ка¬бельной мастикой МБ-70 или МБ-90.
-Стальная муфта изготавливается из стальной трубы, которая после соединения кабелей также заливается кабельной массой.
-Свинцовые муфты применяют для соединения высо¬ковольтных кабелей напряжением 0,4, 6, 10 кВ и выше и изготовляют из свинцовых труб соответствующего диаметра, обрабатывая в процессе монтажа. После монтажа свинцовые муфты заливают нагретой кабельной мастикой МБ. Свинцовые муфты для защиты от механических повреждений часто помещают в чугунный или стеклопластиковый кожух.
-Эпоксидные муфты применяют для соединения кабе¬лей напряжением 1, 6 и 10 кВ и ответвлений кабелей до 1 кВ. Муфты имеют полые корпуса, которые после соединения кабе¬лей заполняются эпоксидным компаундом.
-Термоусаживаемые муфты применяется для соединения кабелей напряжением до 10 кВ. Выполняется с использованием термоусаживаемых элементов, монтаж которых производится с помощью пропан-бутановой газовой горелки.
Муфты имеют буквенно-цифровую маркировку. Буквой Ч обо¬значают чугунную муфту, С — свинцовую, СС — свинцовую со¬единительную. Цифры 60, 70, 80, 90, 100, 110 обозначают диа¬метр кабеля в мм. Свинцовые муфты выпускаются шести типоразмеров в соответствии с сечением жил соединяемых кабе¬лей и классом напряжения.
Эпоксидным соеди¬нительным муфтам присвоено общее обозначение СЭ, а освети¬тельным ОЭ. В зависимости от особенностей разъемного корпуса, соединения кабелей и заземления муфты имеют исполнения СЭп, СЭв , СЭм , СЭс.
