Капитальный ремонт внутренних сетей электроснабжения пищеблока школы на 1200 учеников

Проект эл.силового оборудования выполнен на основании задания заказчика, требований ПУЭ-2003г, СП 31-110-2003, СО153-34.21.122-2003. Комплекс электроприемников здания относится к III категории надежности электроснабжения. Основными потребителями электроэнергии являются электроприемники технологического оборудования: светильники, электрические бытовые потребители.
Для оборудования устанавливаются штепсельные розетки,силовые разъемы и боксы управления. Подключение различных групп выполняется от щитов.
Защита групповых силовых линий устройствами защитного отключения (УЗО) выполняется в соответствии с требованиями п.7.1.82 ПУЭ, осветительных линий - в соответствии с п.6.1.14 ПУЭ.
ГРЩ принят на номинальный ток до 400А, установлен в помещении элетрощитовой.
Силовые щиты приняты типа ЩСВ, в встроенном исполнении, которые комплектуется модульными автоматами и устройствами защитного отключения.
Защита электроприемников от токов короткого замыкания осуществляется расцепителями автоматов. На линиях питающие бытовые розетки предусмотрена установка автоматов, выполняющих функцию защиты от токов короткого замыкания и токов утечки. Все питающие кабели приняты 3-х жильные(1L + N+ PE) и 5-ти жильные(3L + N + PE)Прокладываются сети проводок скрыто, в бороздах стен под штукатурку, в полу в металических трубах.
На вводе в выполнить систему уравнивания потенциалов путем установки в ГРЩ главной заземляющей (ГЗШ) шины, к которой подключить все металлические конструкции согласно ПУЭ. От ГЗШ до заземлителя проложить заземляющий проводник, присоединив к заземлителю. К стальной полосе присоединить ввод водопровода, отопления и канализации.
Согласно СО 153-34.21.122-2003 здание относится к III уровню защиты. Заземлитель выполнен в виде контура из стальной полосы 40 х 4 мм, проложенной в траншее глубиной не менее 0,5м, на расстоянии не менее 1,0м от фундамента и вертикальных электродов из круглой стали Ø 16 мм., длиной по 2 м. Все соединения контура выполнить сваркой с защитой сварных швов битумным лаком.
Условные обозначения выполнены в соответствии с ГОСТ.
В рабочем режиме электроснабжение объекта осуществляется по основному рабочему вводу от шин 0,4 кВ трансформаторной подстанции через ВРУ установленное в подвальном электрощитовом помещении школы. Данным проектом не рассмотрено использование дополнительных и резервных источников электроэнергии.
Требования к качеству электроэнергии определены ГОСТ 13109-97. Значения показателей качества электроэнергии электрической сети не выходят за пределы значений показателей, приведенных в ГОСТ 13109-97.
Контроль качества электроэнергии должен осуществляться переносными измерительно-вычислительными приборами при включении объекта и при плановых контрольных проверках.

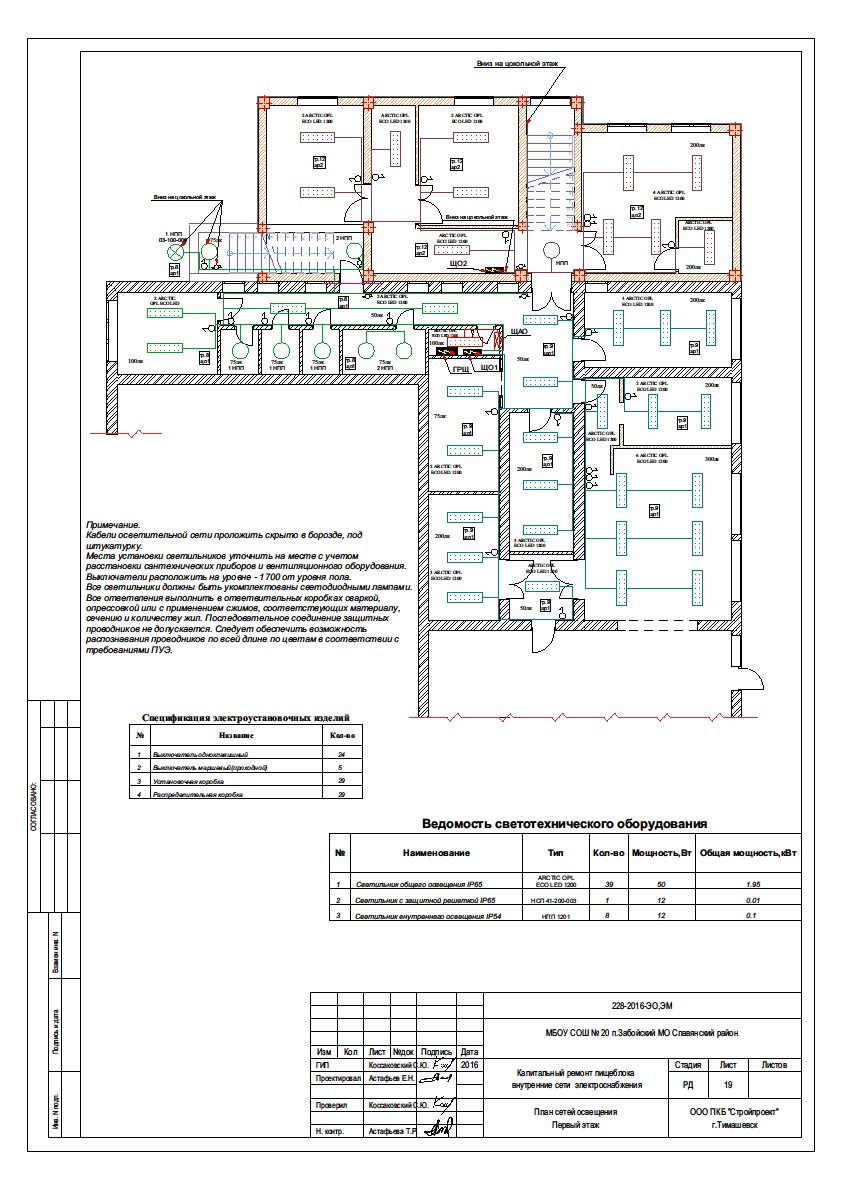

Состав: Комплект чертежей ЭО,ЭМ, спецификации, ведомость объмов работ. Сметный расчет. Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Капитальный ремонт внутренних сетей электроснабжения пищеблока школы на 1200 учеников

Пищеблок\пищеблок ЭО,ЭМ.pln
Пищеблок\Эл-ка - Лматериалы.xls
Пищеблок\Эл-ка - Локальная смета по форме №
Пищеблок\Эл-ка - Объемы работ.xls
Пищеблок
