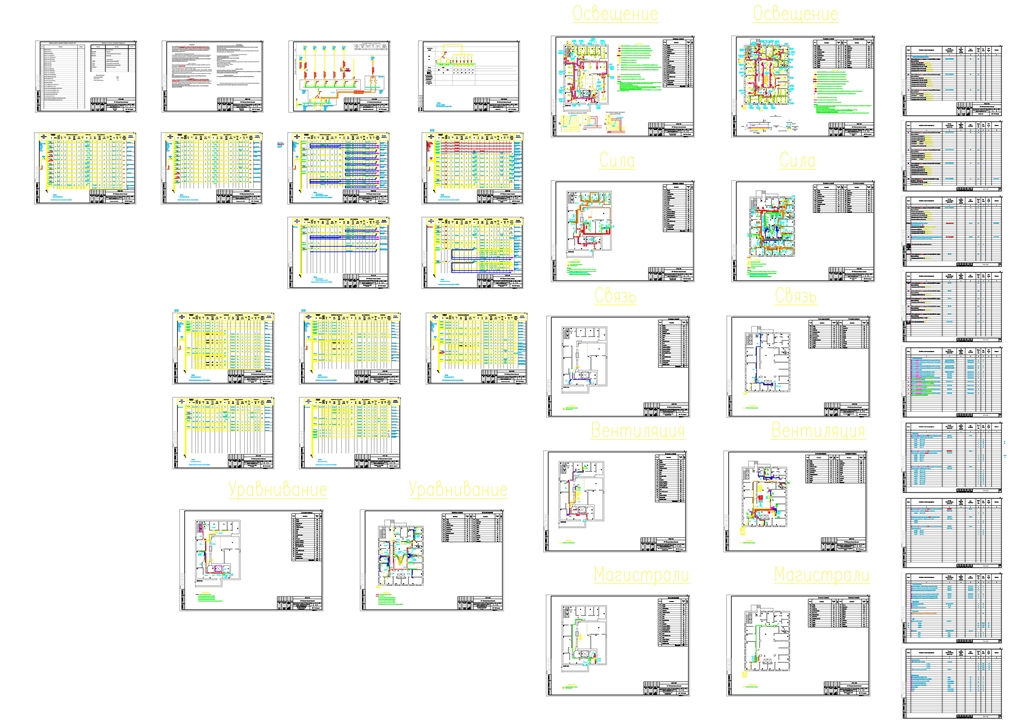

Капитальный ремонт пищеблока (раздел ЭОМ)

Раздел рабочей документации здания столовой, в том числе приготовление детского питания.
Проект электроснабжения пищеблока разработан на основании архитектурно-строительной и сантехнической частей проекта, в соответствии с ПУЭ и СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа".
По степени обеспечения надежности электроснабжения проектируемый объект относится к потребителю II категории (оборудование пожарной сигнализации - к I категории) и запитывается двумя кабельными линиями от сущ.распределительной сборки (ВРУ сущ.).
Система заземления существующая - ТN-C-S.

Вводно-распределительное устройство и распределительные щиты.
В качестве вводно-распределительного устройства (ВРУ проект.) принят щит, производства СОЭМИ, установленный в электрощитовой.
Для распределения электроэнергии в коридорах на этажах предусмотрена установка распределительных щитов, производства ИЭК. Запитка распределительных щитов осуществляется от ВРУ проект. по магистральной схеме.
В щитах размещаются: на вводе - выключатели нагрузки; на отходящих линиях - автоматические выключатели, для защиты групповых линий, а также устройства защитного отключения, для защиты розеточных групп.
При подключении нагрузку разбить равномерно по фазам.

Групповые и питающие сети.
Питающая линия от распределительной панели прокладывается по подвалу в металлической трубе кабелем ВВГнг(А)-LS, вертикальный участок выполняется в металлическом коробе.
Согласно ПУЭ2.1.31 - для распознания назначения проводников по всей длине применяются провода с различными цветами изоляции жил (голубой - нулевой провод, зелено-желтый - защитный, остальные цвета - фазные).
Групповая сеть рабочего освещения и групповые сети силового оборудования выполняются кабелем ВВГ-Пнг(А)-LS и ВВГнг(А)-LS. Групповая сеть аварийного освещения выполняется кабелем ВВГ-Пнг(А)-FRLS. Способ выполнения групповых силовых сетей, марка и сечение проводников указаны в расчетных схемах на распределительные щиты.
Проводки выполняются скрыто под штукатуркой стен, в металлических трубах в полу, в металлических труба по кровле и открыто по стенам.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Высота установки выключателей - 1,5м, розеток -см. на планах.
Электроосвещение.
Освещение помещений выполняется на основании СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа. В качестве источников света используются светильники со светодиодными лампами. Проектом предусмотрено рабочее и аварийное освещение. Светильники аварийного освещения выделяются из общего числа светильников знаком"А". Световые указатели "Выход" устанавливаются на выходах из здания, в коридорах и подключаются к сети аварийного освещения. Типы светильников выбраны согласно назначению помещений и указаны на планах.
Управление рабочим освещением помещений - местное, от выключателей, аварийным освещением - местное, от выключателей и дистанционно от блока TELEMANDO.
