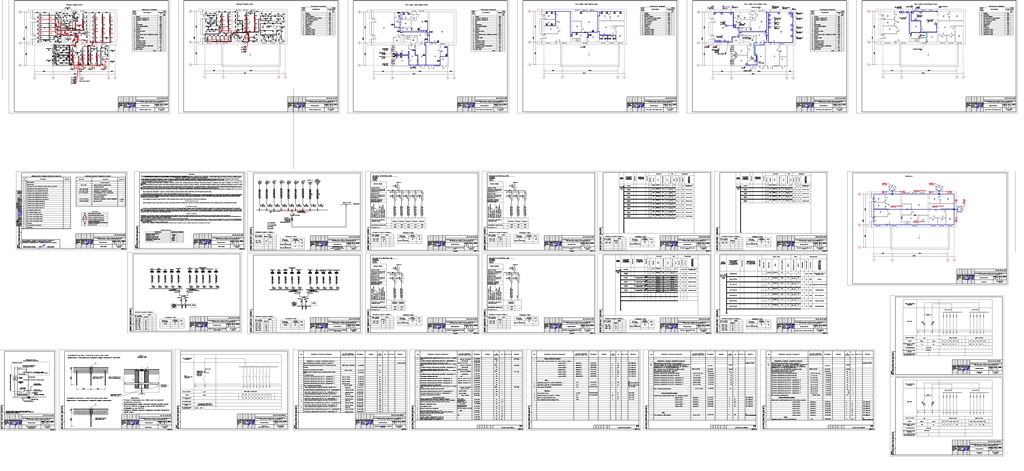

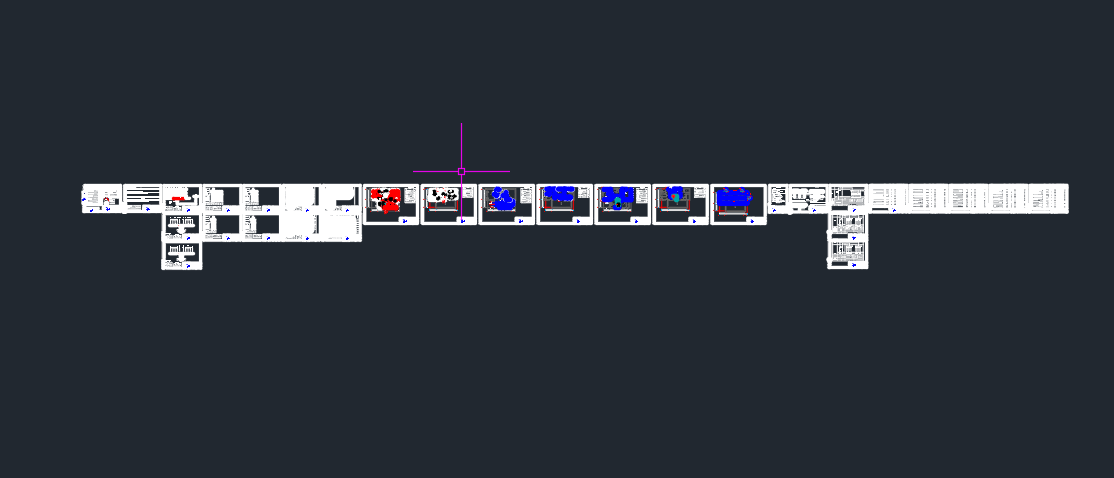

Пекарня раздел ЭОМ

Общие указания

Проект "Переоборудование здания Столовой (литер Б) в производственный цех ТОО г.Уральск,  выполнен на основании задания на проектирование и архитектурно-строительной части проекта, в соответствии с требованиями частей, СП РК 4.04-106-2013(с изменениями и дополнениями по состоянию на 24.10.2023 г.) «Электрооборудование жилых и общественных зданий. Правила проектирования». Нормы проектирования", СН РК 2.04-01-2011(с изменениями от 24.10.2023 г.) и СП РК 2.04-104-2012(с изменениями и дополнениями по состоянию на 12.08.2021 г.) «Естественное и искусственное освещение».
По степени надежности электроснабжения электроприемники относятся к III категории. Распределение электроэнергии предусмотрено от проектируемого вводно-распределительного устройства ЩУРн 3/30зо-1 36 УХЛ3 IP31. Учет электроэнергии нагрузок выполняется счетчиком активной энергии, установленным на ЩУРн 3/30зо-1 36 УХЛ3 IP31. Распределение электроэнергии на силовое оборудование предусмотрено от проектируемого вводно-распределительного устройства АВР №1 и АВР №2.
Проектом предусматривается рабочее, аварийное (эвакуационное и освещение безопасности) и ремонтное освещение. Напряжение сети рабочего и аварийного освещения 220 В, ремонтного 36 В и 12В. Согласно закону Республики Казахстан "Об энергосбережении и повышении энергоэффективности" для освещения применены LED светильники и панели.
Светильники и электроустановочные изделия выбраны в соответствии с назначением, характером среды и архитектурно-строительными особенностями помещений. Нормы освещенности и коэффициенты запаса приняты в соответствии с СН РК 2.04-01-2011 и СП РК 2.04-104-2012*.
Освещение помещений выполнено LED панелями. LED панели общего освещения устанавливаются рядами, параллельно с раздельным включением и отключением рядов. Управление освещением осуществляется местными выключателями, установленными на высоте 1,5 м от уровня пола.
Проектом предусматривается установка в отдельных местах светильников аварийного освещения снабжеными блоками аварийного питания с аккумуляторными батареями, что позволяет обеспечить автономное аварийно-эвакуационное освещение в течении 2-х часов при отсутствии напряжения в сети. Штепсельные розетки снабжены защитными шторками и устанавливаются на высоте 0,8 м от уровня пола. Для обеспечения безопасности при поражении электрическим током, все розеточные сети защищены устройствами защитного тока (УЗО) с отключающим номинальным током 30мА. В качестве групповых розеточных линий используются отходящие группы проектируемых ЩС2.1 и ЩС2.2 запитанных от проектируемого ЩУРн 3/30зо-1 36 УХЛ3 IP31.
Групповые сети освещения выполняются кабелем марки ВВГнг(А)-LS прокладываемых в кабель-канале по периметру стен. В качестве групповых линий освещения используются отходящие группы проектируемых ЩО1.1 запитанного от проектируемого ЩУРн 3/30зо-1 36 УХЛ3 IP31.

Система пожарной охраны и видеонаблюдения - выполнены по I категории (отдельными, независимыми отходящими группами от ЩУРн 3/30зо-1 36 УХЛ3 IP31 кабелем ВВГнг(А)-FRLS 3х2,5мм.

Силовые распределительные сети выполняются кабелями с медными жилами марки ВВГнг(А)-LS в кабель-канале по периметру стен.
Для обеспечения безопасности обслуживающего персонала от поражения электрическим током все металлические нетоковедущие части электрооборудования, нормально ненаходящиеся под напряжением, подлежат занулению путем присоединения к защитному проводу питающей сети. Для обеспечения безопасности обслуживающего персонала от поражения электрическим током предусматривается заземление всех нормально нетоковедущих элементов электрооборудования, которые могут оказаться под напряжением при повреждении изоляции,путем присоединения всего светотехнического оборудования третьей жилой провода к главной заземляющей шине используются отходящие группы проектируемого АВР №1 и АВР №2, согласно ПУЭ РК. Электромонтажные работы выполнять согласно СН РК 4.04-07-2013 и СП РК 4.04-107-2013 «Электротехнические устройства».

Силовое оборудование цеха подключено напрямую к двум ВРУ1 1-11-10УХЛ4 и выполняются кабелями с медными жилами марки ВВГнг(А)-LS в кабель-канале по периметру стен.

Отключение вентиляции при пожаре.

Проектом предусмотрено отключение системы вентиляции при пожаре - путем отключения Щита ЩС-3.1 от прибора ППКОП "ВЭРС ПК-16 П ТРИО" кабелем марки ВВГнг(А)-FRLS 3х2,5мм, от блока контакторов прибора ПС, при возникновении сигнала "Пожара".

Схема уравнивания патенциала.

Для защиты от поражения электрическим током применяется система заземления TN-С-S и выполняется уравнивание потенциалов. Нулевой рабочий проводник (N) изолируется от корпусов щитков и в дальнейшем объединение нулевого рабочего (N) и защитного (РЕ) проводников не допускается. На вводе в здание выполняется система уравнивания потенциалов путем объединения следующих проводящих частей: - основной (магистральный) защитный проводник; - основной (магистральный) заземляющий проводник или основной заземляющий зажим; - стальные трубы коммуникаций зданий и между зданиями; - металлические части строительных конструкций, молниезащиты, системы центрального отопления, кабельных конструкций. Такие проводящие части должны быть соединены между собой на вводе в здание. Для безопасной работы людей в электроустановках 380/220В заземлению подлежат корпуса электрических машин, аппаратов, светильников, шкафов, щитов, а также воздуховоды вентиляционных систем. Для присоединения к заземлителю используется полосовая сталь 25х4мм и круглая сталь ∅10мм, а также дополнительный защитный (РЕ) проводник кабелей.

Заземление и молниезащита.

В соответствии с СП РК 2.04-103-2013 "Инструкция по устройству молниезащиты зданий и сооружений" здание мечети по устройству молниезащиты относится к III а категории, так как часть здания имеет помещения класса П-2а согласно ПУЭ.
В качестве токоприемника используется сетка из стальной оцинкованной проволоки диаметром 6мм., уложенной на кровли сверху, опуск выполнен сталью диаметром 10мм, и соединен сваркой с контуром заземление по обеим сторонам здания. Для ДГУ предусмотрен контур заземеления на расстоянии 6 м от ДГУ, с вертикальными заземлителями длиной 5м.
Сопротивление заземляющего устройства в любое время года не должно превышать 10 Ом, для здания и не более 4 Ом для ДГУ.
Проектом предусмотрено защитное заземление (зануление) в комбинации с защитным отключением. Защитное зануление выполняется специальной третьей жилой в однофазной сети и специальной пятой жилой в трехфазной сети, начиная от шины РЕ шкафа ЩУРн 3/30зо-1 36 УХЛ3 IP31 и до последнего электроприемника. С целью уравнивания потенциалов металлические корпуса оборудования, мягкая кровля, а также все электрооборудование присоединяется к контуру заземления, выполненному из стали полосовой 40х4мм, стали полосовой 25х4мм и опуск из стали круглой Ø10мм.
Монтажные работы выполнить в соответствии с действующим ПУЭ РК.
Принятое в проекте оборудование и электроустановочные устройства могут быть заменены на идентичные при условии соблюдения электротехнических параметров и степени защиты.
