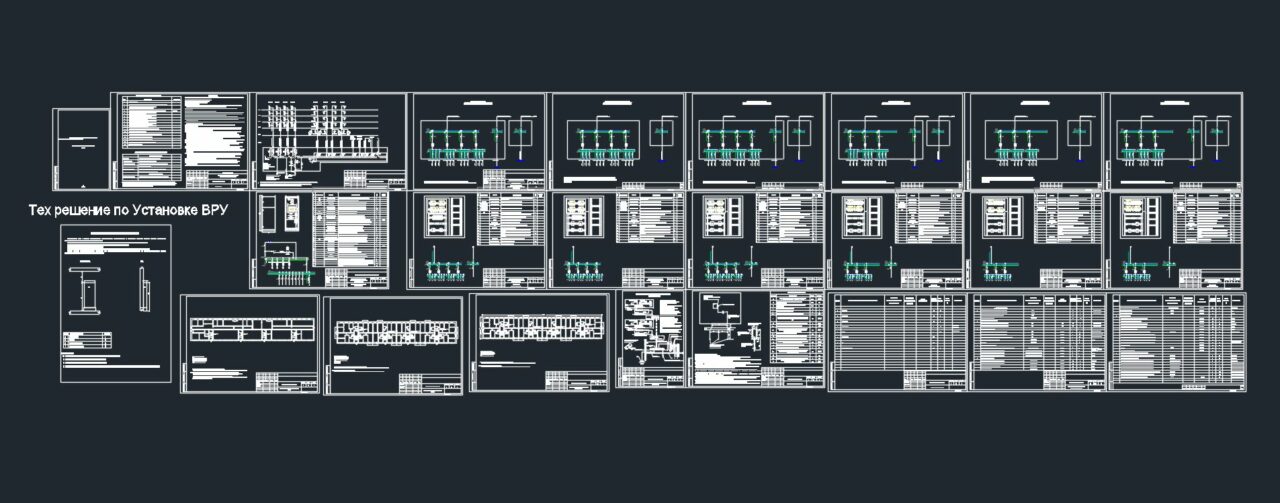

Капитальный ремонт системы электроснабжения МКД на 84 кв

1. Данным проектом рассматривается капитальный ремонт инженерных сетей жилого дома, расположенного
по адресу: Свердловская область, .......................
2. Настоящие чертежи выполнены на основании:
- Технического задания на проектирование;
- Архитектурно-строительных чертежей;
- Технического паспорта.
3. Напряжение сети- 50Гц, 380/220 В, коэффициент мощности 0,96, Расчетная мощность проектируемой электроустановки, согласно СП 256.1325800.2016, составляет 123,78 кВт.
4. Проектом предусматривается замена распределительных и групповых общедомовых сетей и оборудования.
5. В проекте применена система заземления типа TN-C-S.
6. Произвести демонтаж старых: ВРУ, этажных щитов, осветительной арматуры, распределительных сетей,
системы уравнивания потенциалов с последующей установкой нового оборудования согласно проекта.
7. ВРУ устанавливать с соблюдением установочных габаритов (ПУЭ 4.1.14):
-ВРУ установить в месте не препятствующему путям эвакуации, проходу и открыванию дверей;
Ошиновка N и PE шин выполнить из меди, перемычку для приведения системы к TN-C-S выполнить в ВРУ.
8. Магистральные линии питания квартир и линии освещения МОП от ВРУ до ЩЭ прокладываются отдельными линиями:
- При монтаже электропроводок выполнить маркировку жил кабеля и проводов для идентификации по цвету согласно ГОСТ Р 50462-2009;
-Прокладка линий электроснабжения в техническом помещении выполнить в пластиковых
гладкостенных трубах;
-Стояки магистральных линий питания ЩЭ и линии освещения в МОП выполнить скрыто в штрабе: для
обеспечения сменяемости проводки в штрабе магистральные линии питания ЩЭ и линии освещения
выполнить в пластиковых гладкостенных трубах.
9. ЩЭ расположить на месте существующих ЩЭ, ввода в ЩЭ выполнять с последующей герметизацией прохода, предусмотреть заглушки для закрытия свободных гнезд после установки модульного оборудования, на ЩЭ выполнить маркировку знаками электробезопасности и нумерацию щитов в соответствии с исполнительной схемой. Все присоединения и разводки магистральных линий должны быть выполнены внутри ЩЭ. Все присоединения и разводки линий освещения должны быть выполнены в отдельной распределительной коробке рядом с ЩЭ (ПУЭ 7.1.32.3).
10. Разводка линий освещения в МОП выполняются скрыто в штрабе в пластиковых гофрированных трубках.
11. Предусмотреть отдельную линию для питания розеточных групп узла учета холодной воды.
12. Главная заземляющая шина (ГЗШ) выполнена рядом с вводно-распределительным устройством (ВРУ). ГЗШ является частью заземляющего устройства и одновременно основным системообразующим элементом защитного уравнивания потенциалов, выполненного на вводе в МКД.
13. Для защиты здания от заноса высокого потенциала по внешним металлическим коммуникациям и для
уравнивания потенциалов, все металлические конструкции доступные прикосновению, открытые и сторонние проводящие части, на вводе в МКД необходимо соединить между собой и главной заземляющей шиной, а также присоединить к заземлителям заземляющего устройства повторного заземления (контуру заземления).
14. Место размещение контура заземления определить на месте, после согласования земляных работ:
- в качестве электродов использовать круглый стержень горячего цинкования 16мм (не менее 2.5м для каждого электрода), расстояние между электродами не менее длины электрода (> 2.5м);
- обвязку электродов выполнить в виде треугольника или прямоугольника (не менее 3-4 электродов)
стальной полосы горячего цинкования сечением 40х4.
15. Поясняющие надписи на принципиальной схеме питающей сети приняты по ГОСТ21,608-84.
16. При производстве работ должны быть выполнены организационные и технические мероприятия в
соответствии с действующими правилами техники безопасности, обеспечивающие безопасное производство работ.
Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
