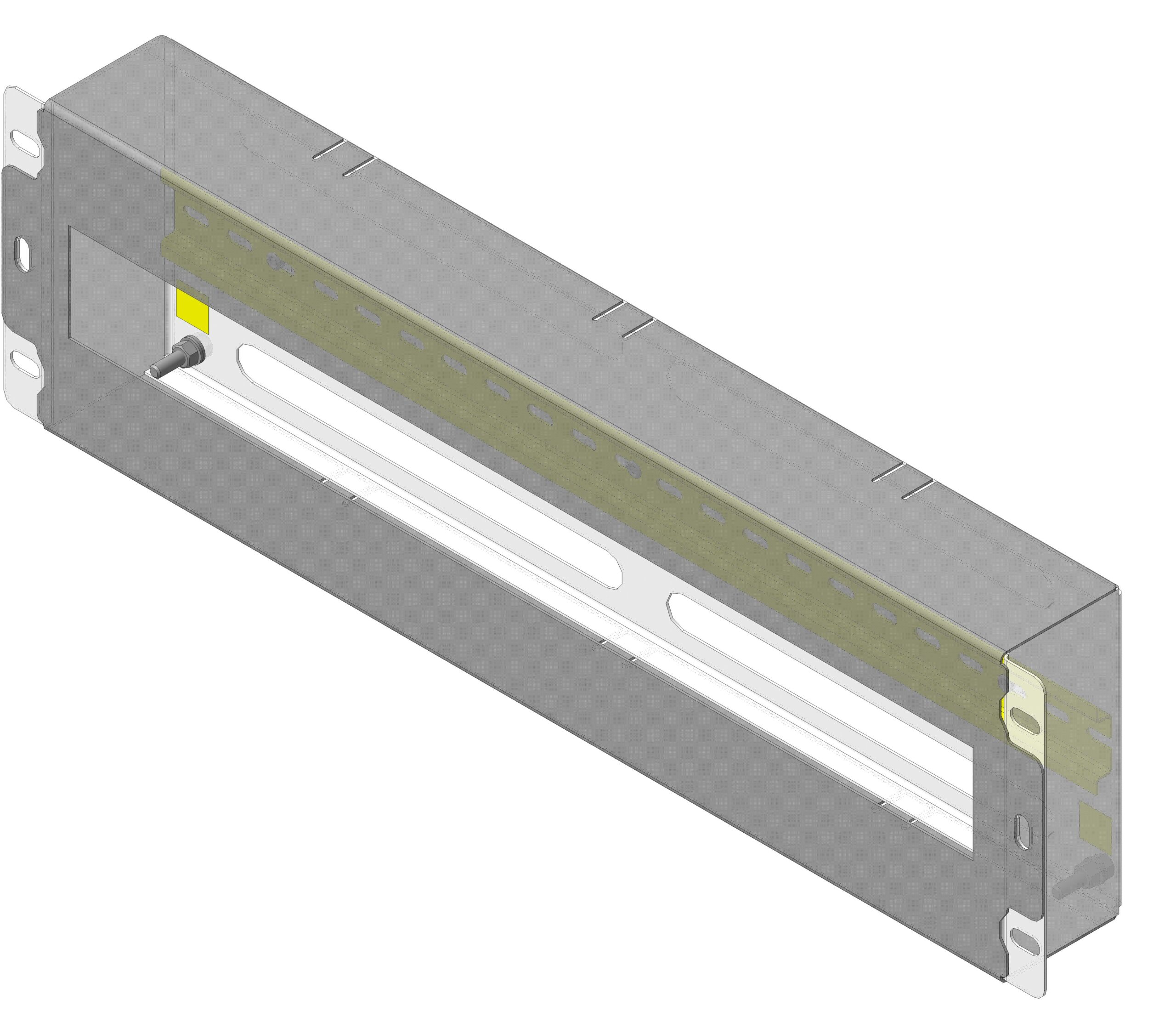

Каркас вводно-распределительного устройства c DIN-рейкой.
Предназначен для размещения в нем различных электроустановочных элементов. Укомплектованный
электроустановочными элементами каркас используется для организации электропитания в телекоммуникационных шкафах и стойках стандарта 19 МЭК 297.
Максимальное количество устанавливаемых на монтажной рейке DIN модульных устройств -24 (ширина одного модуля 17,5 мм) .
Габаритные размеры (ШхГхВ), мм: 484х58х133 (3U).
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Каркас вводно-распределительного устройства 3U
Каркас вводно-распределительного устройства 3U
0
21
325
1
0
200
Сообщить о проблеме
Автор
Азат
Дата
25.11.2017
Язык
Русский
Состав
3D Сборка с деталировкой, чертежи на лазерную резку, чертежи на гибку, спецификация сборки
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Лазер
-
КВРУ.000.004 _ Панель крышки_1,0мм_1шт.dxf
-
КВРУ.000.002 _ Панель основания_1,0мм_1шт.dxf
-
-
3D
-
Заклепка вытяжная комбинированная 4x6мм.m3d
-
КВРУ.000.002 _ Панель основания.m3d
-
КВРУ.000.001 _ Каркас ВРУ 3U.a3d
-
Стикер Земля.m3d
-
КВРУ.000.004 _ Панель крышки.m3d
-
КВРУ.000.003 _ Дин-рейка (435).m3d
-
-
Чертежи
-
КВРУ.000.002 _ Панель основания.cdw
-
КВРУ.000.004 _ Панель крышки.cdw
-
КВРУ.000.001 _ Каркас ВРУ 3U.spw
-
-
JPEG
-
Каркас ВРУ 3U.jpg
-
